Koh Young Technology Inc.
222
在按住Ctrl键后拖动鼠标画出Footprint。
请点击Save按钮。
显示以下窗口时输入料号并点击OK。
之后，输入元件名称并点击OK。
Koh Young Technology Inc.
223
<料号库界面构成>
点击Part Editor>Template按钮时显示的Library窗的界面构成如下。
① 元件储存场所分类
② 元件目录
③ 预览选中的元件
④ Exclude footprint: 添加除选中元件的 Footprint 以外的其他元件
⑤ 按元件类型查询
⑥ 在元件目录中适用过滤器
⑦ 添加选中的元件
⑧ 取消元件添加操作
添加标准元件
添加标准元件时，在添加元件的位置上点击鼠标右键选择Standard菜单。选择所需元件类型即可添加该
标准元件。
①
②
③
④
⑤
⑥
⑦
⑧
Koh Young Technology Inc.
224
在空白画面添加元件

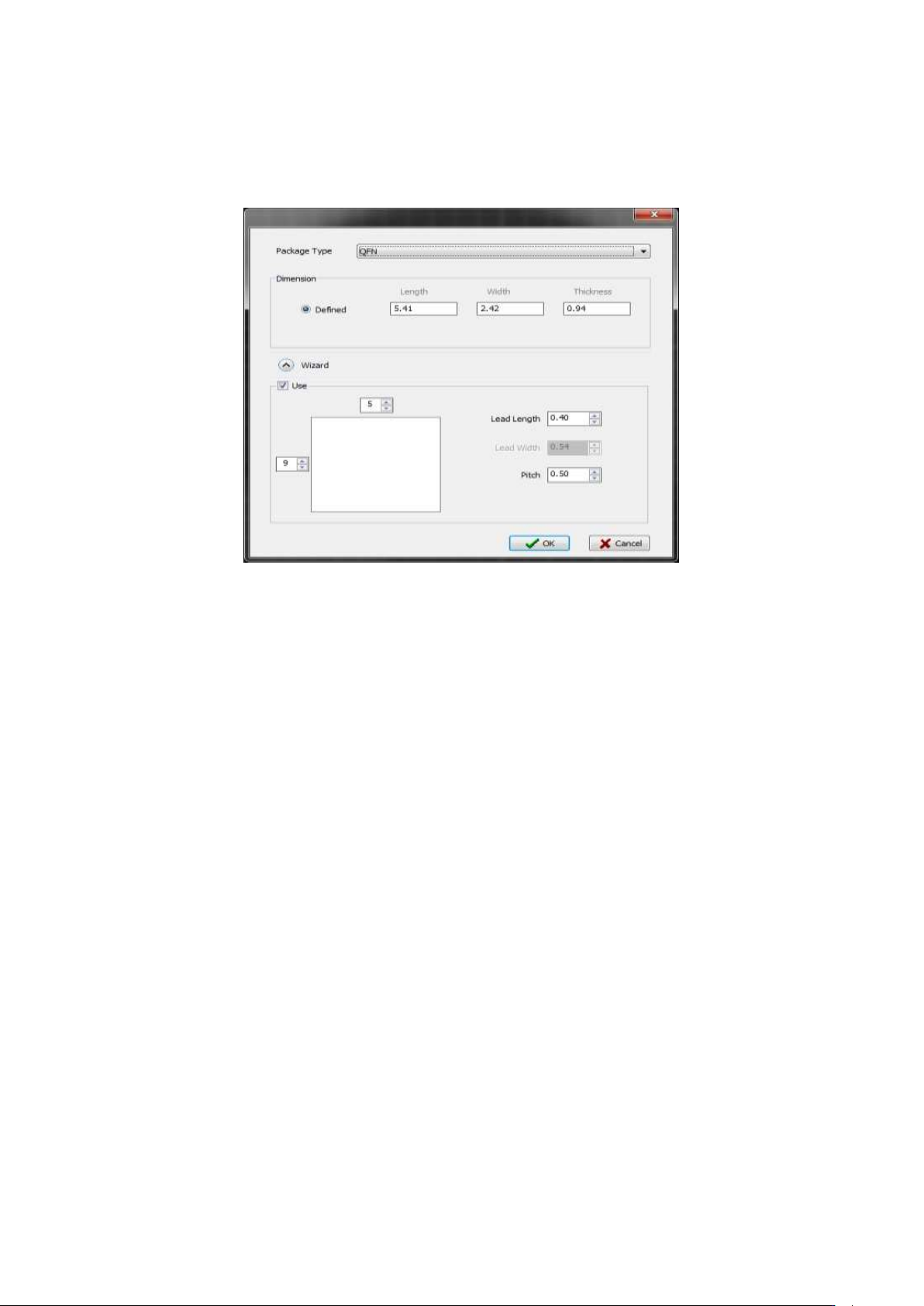

在空白画面用鼠标拖动本体区域时，如下显示元件添加画面。输入封装类型(Package Type)及元件信息
后点击OK即可添加元件。
