Koh Young Technology Inc.
218

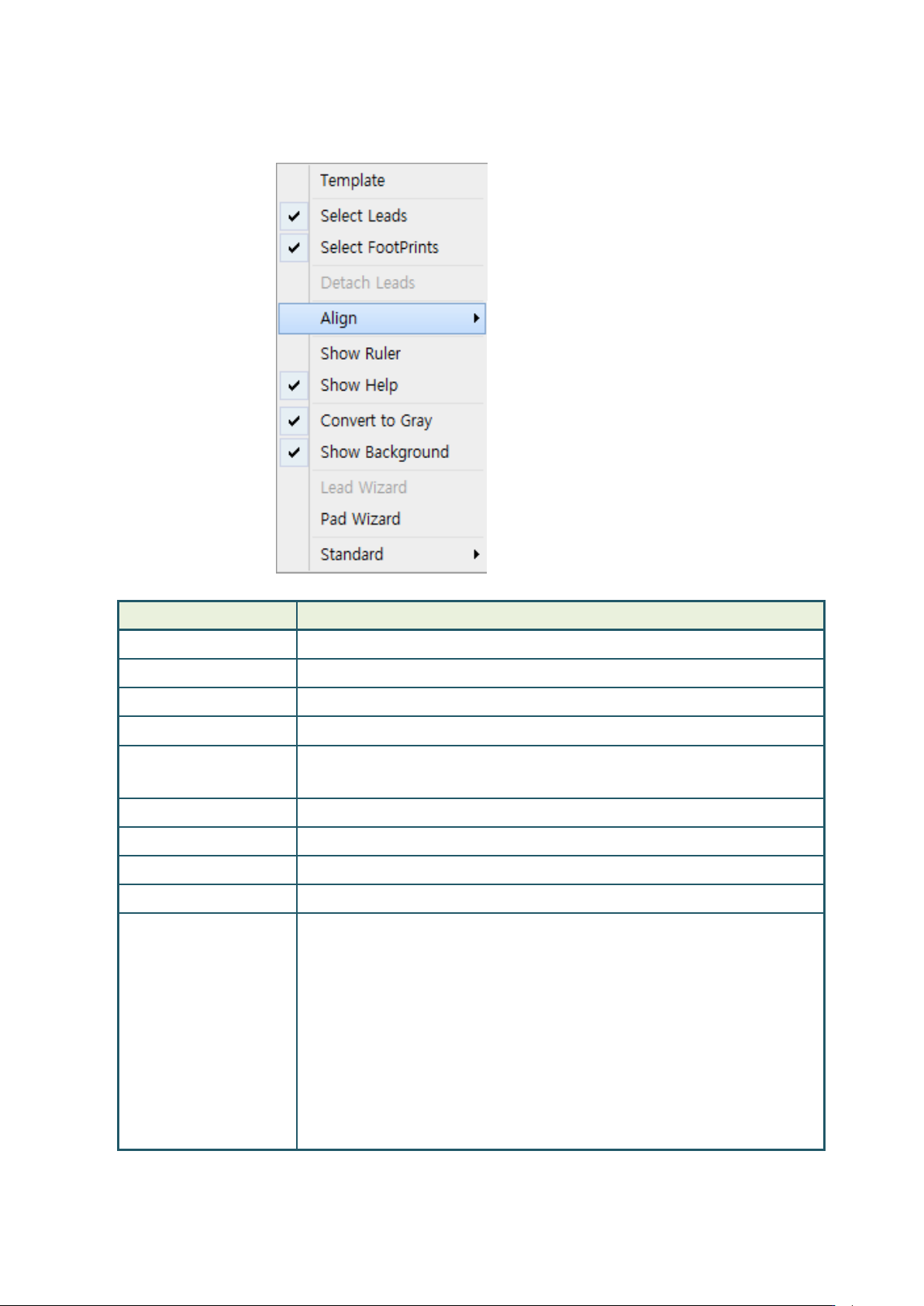

鼠标弹出菜单
项目
说明
Template
Library画面弹出窗
Select leads
选择画面的所有引脚
Select Footprints
选择画面的所有焊盘
Detach Leads
清除选中引脚的本体结合
Align
以选中引脚、焊盘为对象进行对象之间的排序处理
(左侧/中央/右侧排序，上/中央/下排序，水平/垂直/均等)
Show Ruler
显示/隐藏画面的Grid线
Show Help
显示/隐藏功能帮助
Convert to Gray
背景画面显示灰色/原本
Show Background
显示/隐藏背景画面
Lead Wizard
运行引脚附加功能
(选择两个引脚→运行Lead Wizard→输入要生成的引脚数量
→生成引脚)
→ →
Koh Young Technology Inc.
219
Pad Wizard
运行焊盘附加功能
(选择有引脚的焊盘→运行Pad Wizard →生成各引脚的焊盘)
→
Standard
在标准元件中选择元件并添加 (编辑中的元件将被删除)
(AL-CAPACITOR, CAPACITOR, RESISTOR, TANTAL)
添加元件
在程式管理器添加或生成元件的方法如下分为三种。
利用Library添加/生成元件
添加标准元件
通过拖动空画面添加元件
利用Library添加/生成元件
如要利用Library窗口添加或生成元件，请点击Part Editor窗右侧下方的Template。
或在主界面的弹出菜单选择Add Component。
Koh Young Technology Inc.
220
显示Library窗时，请选择要添加的元件。
点击Add按钮添加元件。
生成并添加元件时，在Library窗点击Create按钮。
显示Part Editor画面。
请拖动鼠标画出元件的本体。
