Koh Young AOIGUI Programming Manual V2.7.4.pdf - 第173页
K oh Y oung Technolog y Inc. 173 ※ 注 : 完成进行 Export Tag Set 的 Ex cel 文件由在 Tag Set 窗口显示的 Tag Set 与 Ta g Set 选项 (Unused/Absence ) 构成。 Tag Set Absen ce 检测条件名按以下方 法表示。 - 默认 : Standards::Default_T _Absence - 更改检测条件时 : Stand ar…
Koh Young Technology Inc.
172
进行 Export Tag Set 时，请按以下步骤进行。
1. 请点击 Export Tag Set 按钮。
2. 以点击…按钮设定想要保存文件的路径。
3. 请选择文件的扩展名。
※ 注: 文件名根据以下格式确定。
(设备ID)_(JOB文件名)_GUI.(扩展名)
例) AP-DL-00174_KYE_DEMO_BRD_GUI.xls
4. 请点击 Export 按钮。
5. 完成导出文件时，将弹出如下窗口。请点击 OK 按钮完成 Export Tag Set。
Koh Young Technology Inc.
173

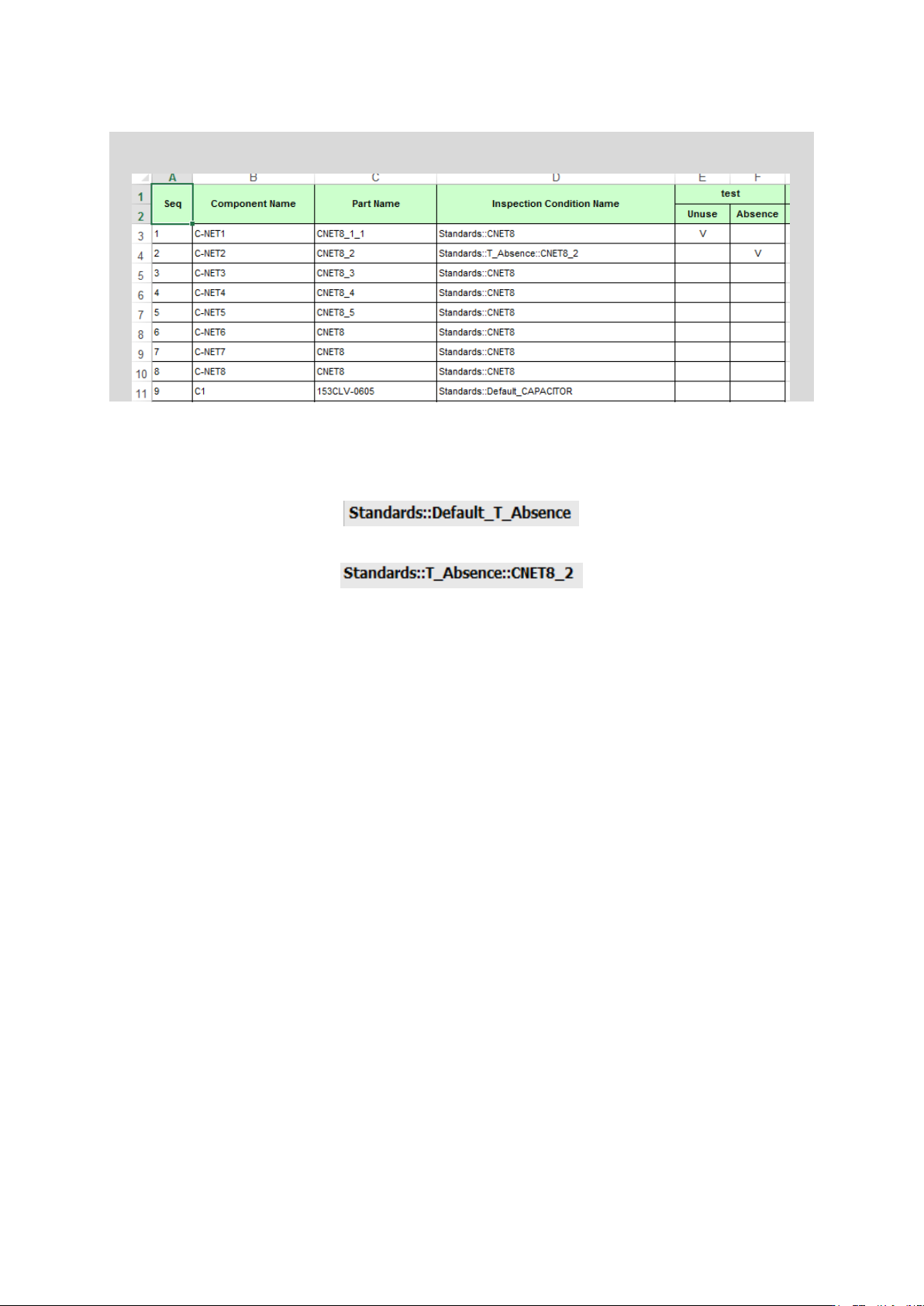

※ 注: 完成进行Export Tag Set的Excel文件由在Tag Set窗口显示的Tag Set与Tag Set选项
(Unused/Absence)构成。
Tag Set Absence检测条件名按以下方法表示。
- 默认: Standards::Default_T_Absence
- 更改检测条件时: Standards::T_Absence::料号
Koh Young Technology Inc.
174
Array Barcode Automatic Mapping功能是检测连扳条码时，只需设置任一连扳条码，即可在剩余连扳自
动输入条码的功能。本章将说明Array Barcode Automatic Mapping功能设置方法与设置项目。
是否使用功能

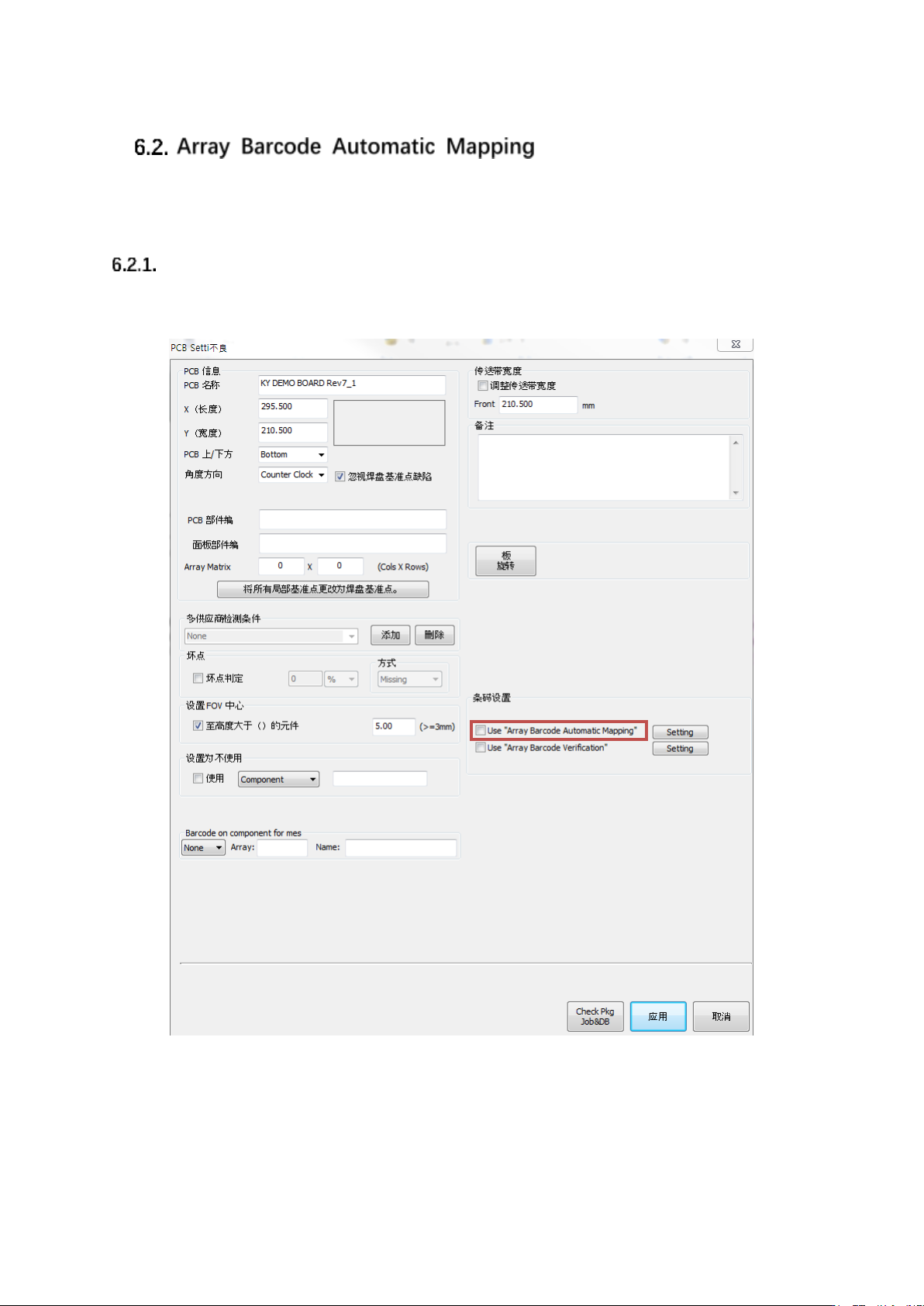

加载程式文件时，首先弹出PCB Setting& Info窗口。如要使用Array Barcode Automatic Mapping功
能，请选择位于PCB Setting& Info窗右侧中间的Use “Array Barcode Automatic Mapping”项目。
