K oh Y oung Technolog y Inc. 285 3. 为了设置 检测区域，请 点击连板 1 中的任何点来创 建跟踪器，然 后用跟踪器绘制随 机形状，此形 状将自动复制到所有连 板区域。 4. 如果点击 连板区域设置 ( Array Area Setting) 面板右侧的 编辑 ( Edit) 按钮，在目前 指定的检测区域 内就会产生跟踪器。通 过调整该跟踪器可以 设置检测区域。
Koh Young Technology Inc.
284
13. 完成抓图后，如下显示‘Grab Completed’ 信息。

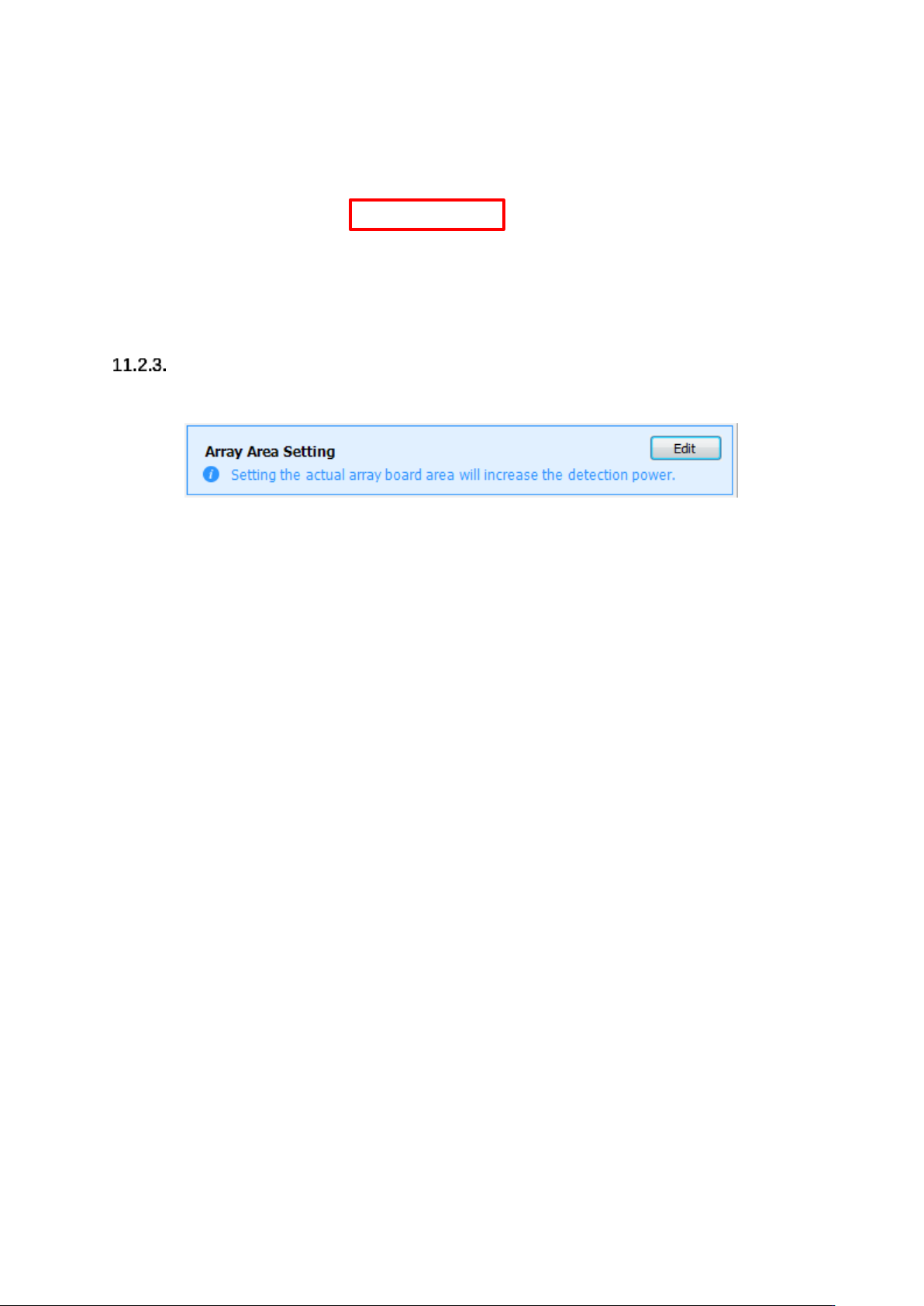

设置检测区域
1. 在连板区域设置(Array Area Setting)面板可以设置检测区域。.
2. 如果激活该面板，在 PCB 界面中就可以指定检测区域。
Koh Young Technology Inc.
285
3. 为了设置检测区域，请点击连板 1 中的任何点来创建跟踪器，然后用跟踪器绘制随机形状，此形
状将自动复制到所有连板区域。
4. 如果点击连板区域设置(Array Area Setting)面板右侧的编辑(Edit)按钮，在目前指定的检测区域
内就会产生跟踪器。通过调整该跟踪器可以设置检测区域。
Koh Young Technology Inc.
286
Mask设置
从异物检测中想要排除的区域可以设置如下。
User-defined Mask
- 用户直接生成想要排除的检测区域
- 以连板为基准产生 Mask，并复制到所有其他连板。
- 有矩形、圆圈和多边形类型。
Gerber Mask
- 可通过Gerber识别的元件基础上设定排除区域。
Auto Exclusion Mask
- 校准整板上存在的孔/边缘/HASL 等时，通过自动检出将其设置为需要排除的区域。
1. 若点击 Mask List 面板，PCB 视图将更改为 Mask 编辑模式(Mask Edit Mode)。
