Rev1.0
维修调整要领书
1-3-2.
主体的设定

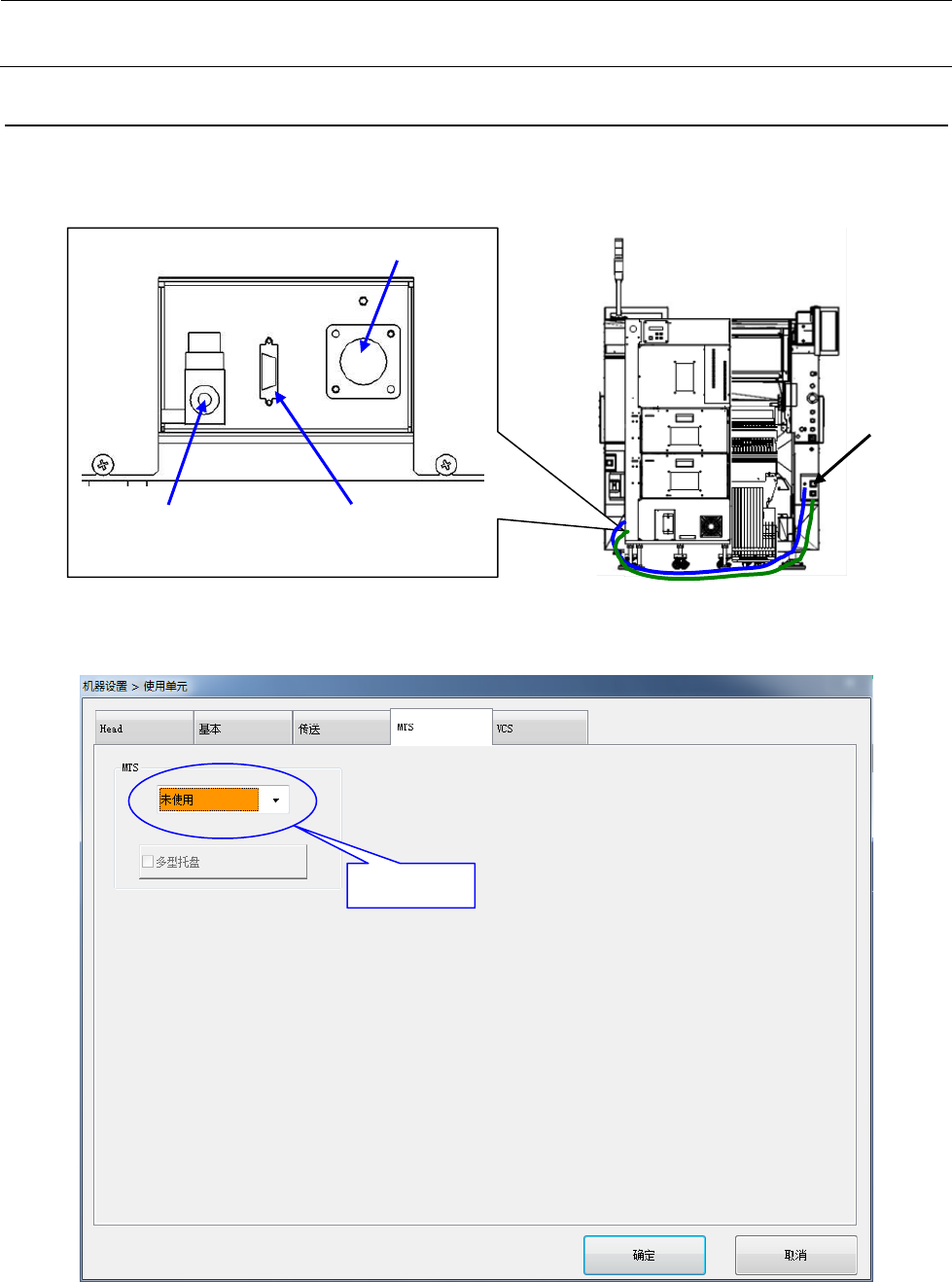

将 RX-6 与电源电缆、通信电缆、空气管子连接，将 TR8S 的断路器置于 ON，接通贴片机的电源。
在这一阶段，进行操作时请勿将 TR8S 插入 RX-6 主体。
不进行原点复归，在准许管理者以上权限的状态下，请通过机器设置“使用单元”选择“TR8S”，
保存后暂且断开电源。
下拉菜单
电缆
空气管子
电源连接器
通信连接器
空气管子
1-6
Rev1.0
维修调整要领书
1-4. TR8S
的设置

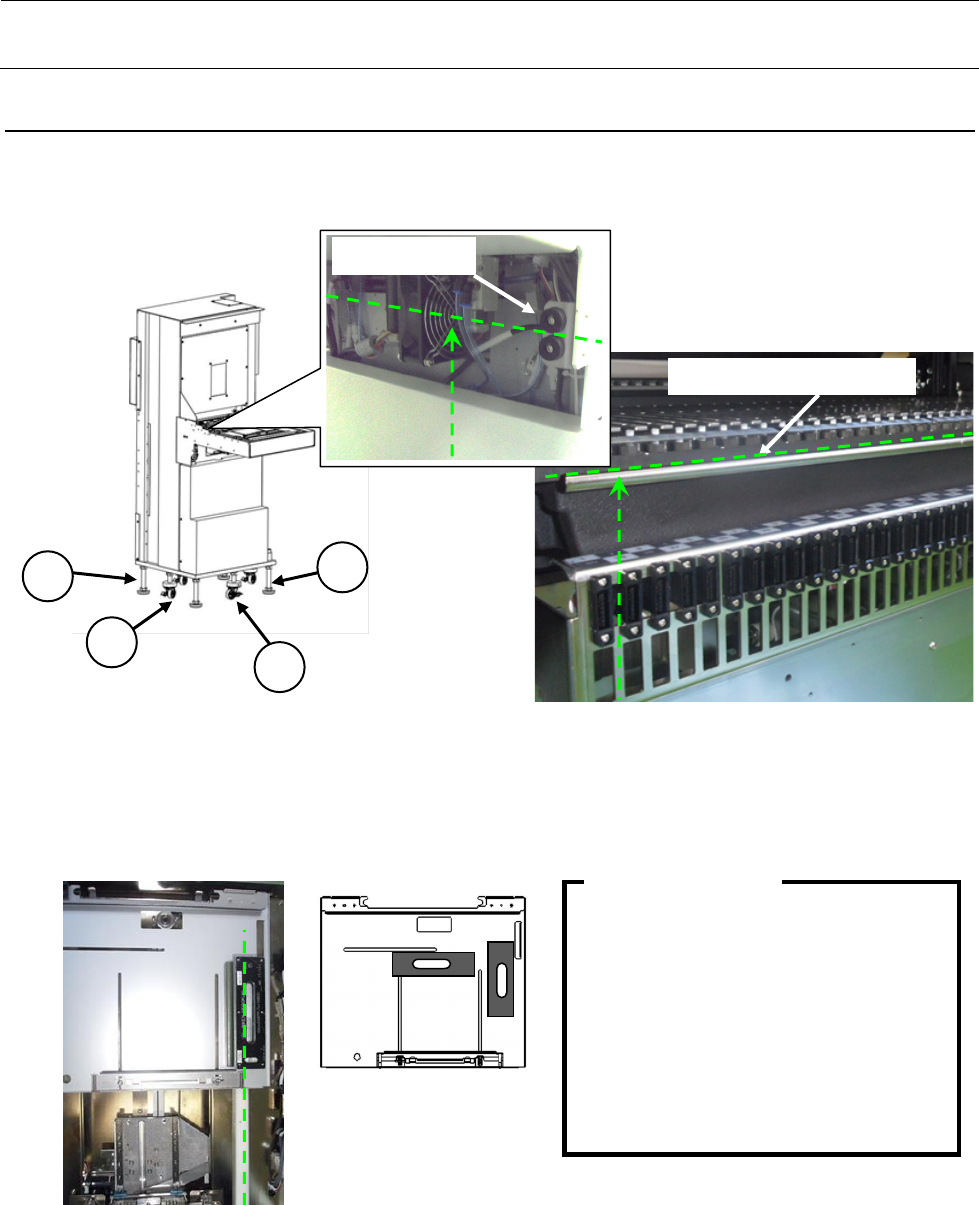

请抬高 4 个①调节器，成为仅靠 4 个②脚轮的状态。请进行调整，使主体限动器的 2 个橡皮轮的中间
与固定台架锁定轴和台架底座之间成为相同的高度（参看下图）。
进行水平调整时，请按下图所示将水平仪放置在 Y 装置上，在保持脚轮高度关系的同时，调整到±4
刻度以内。（使用的水平仪为 1Div＝0.05mm/M）
而且，Y 装置上要设置托盘，以准备用于放置水平仪的空间。
再有，水平仪要设置得位于白色树脂的上面。
把 TR8S 设置在 RX-6 主体上后，设置 4 个调节器，抬高 4 个脚轮。设置 4 个调节器时要尽量均衡地
转动。
・ 当脚轮过高时→
Head动作时有可能与Head接触。
・ 当脚轮过低时→
有可能与台架底座接触。
・ 水平调整完成后，水平仪要从装置中
取出。否则在后述的工序中有可能与
Head接触。
水平调整时须注意
水平仪设置位置大致标准
1
1
2
2
主体限动器
锁定轴和台架底座之间
1-7
Rev1.0
维修调整要领书

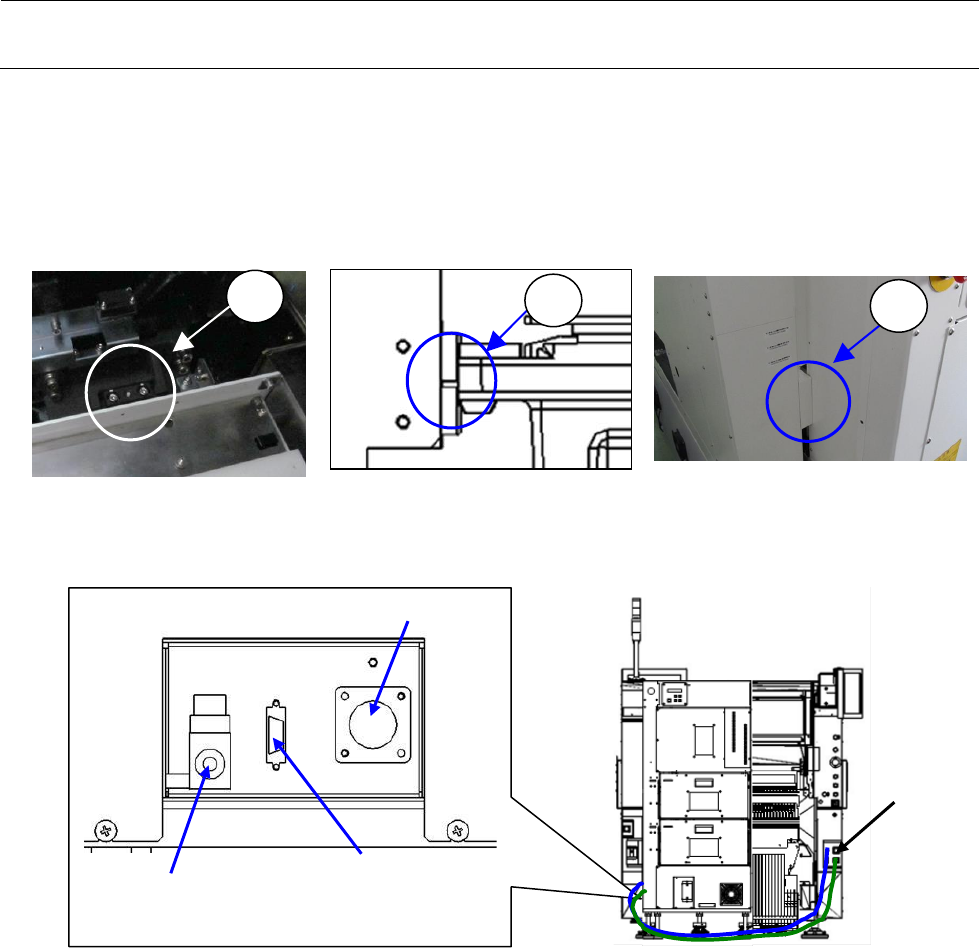

将 TR8S 主体安装到 RX-6 上。
此时，
① 使 Y 轴装置的橡皮限动器抵住台架标记铸件。
② 使主体限动器抵住到台架底座。
③ 使 TR8S 框架的橡皮限动器抵住 RX-6 的护罩。
在操作的过程中要随时检查是否确实地顶触到以上的 3 个部位。
安装后，确认 RX-6 与电源电缆、通信电缆、空气管子已连接好。
再次将 TR8S 的断路器置于 ON，接通贴片机的电源，进行主体与 TR8S 的通信。
电缆
空气管子
电源连接器
通信连接器
空气管子
1
2
3
1-8
