Rev 1.0 维修调整要领书 7- 8. Y 夹持器减速用电磁阀的更换 请更换 Y 夹持器减速用电磁阀 。 品名 货号 ④ Y 夹持器减速用电磁阀 (SOLENOID_VALVE) PV1303060A0 ⑤ Y 夹持器减速用电磁阀 (SOLENOID_VALVE) PV1303060A0 ④ ⑤ 7-8
Rev1.0
维修调整要领书

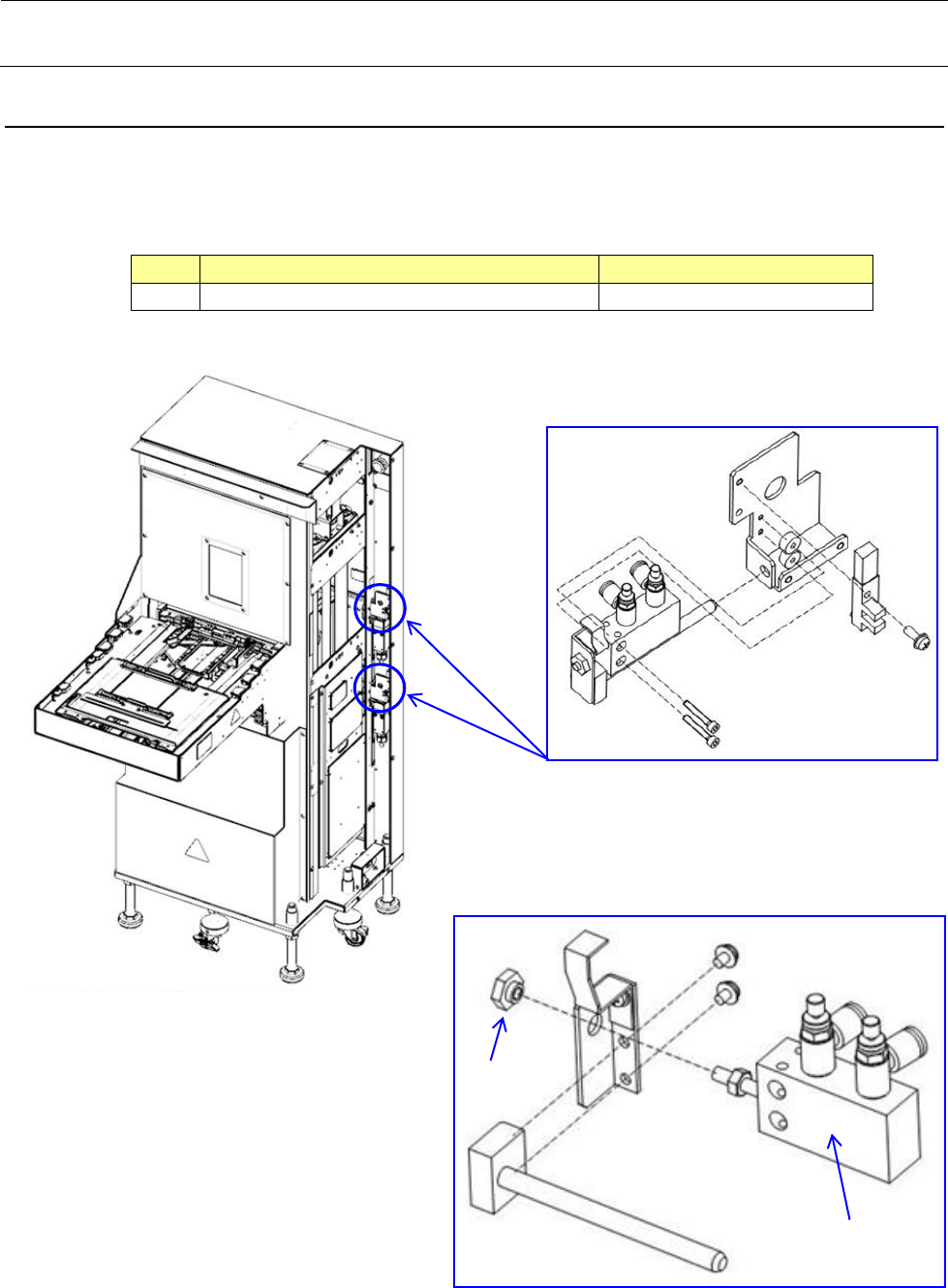

7-7.
卡盘开闭阀的更换
请更换卡盘开闭阀。
卡盘开闭阀➂是用 2 个螺丝固定在 Y 底座上。
品名
货号
➂
卡盘开闭阀
40049595
➂
7-7
Rev1.0
维修调整要领书
7-8. Y
夹持器减速用电磁阀的更换
请更换 Y 夹持器减速用电磁阀。
品名
货号
④
Y
夹持器减速用电磁阀
(SOLENOID_VALVE)
PV1303060A0
⑤
Y
夹持器减速用电磁阀
(SOLENOID_VALVE)
PV1303060A0
④
⑤
7-8
Rev1.0
维修调整要领书
7-9.
箱门锁定部气缸的更换
请拆下 SIDE_COVER、PCB_COVER，将 ST_GUIDE_LOCK_UNIT_BR 从框架部拆下，更换气缸①。
组装时，气缸螺母(C)与气缸活塞杆部要拉平。
※组装在气缸上的速度控制器要从全开状态朝关闭方向转一圈，在此状态下予以固定。
品名
货号
①
门锁定用气缸（
AIR CYLINDER)
PA1001524A0
①
C
7-9
