Rev 1.0 维修调整要领书 4- 10 - 1. 元件立碑传感器的确认 请 将托 盘（ b ） 放在托 盘 座板导轨 （ a ）上 并 进 行确 认 ，当在其上面放置 6mm 、 19mm 、 31.5mm 的块 规等时 ，受 光 侧的红 LE D 、 绿 LED 均亮灯， 而放置 7mm 、 20mm 、 32.5m m 的 块规 等时， 仅有 绿 LED 亮灯。 • 供料器浮起 传 感器的确 认 ※ 请把 TR8S 设置到 RX…
Rev1.0
维修调整要领书

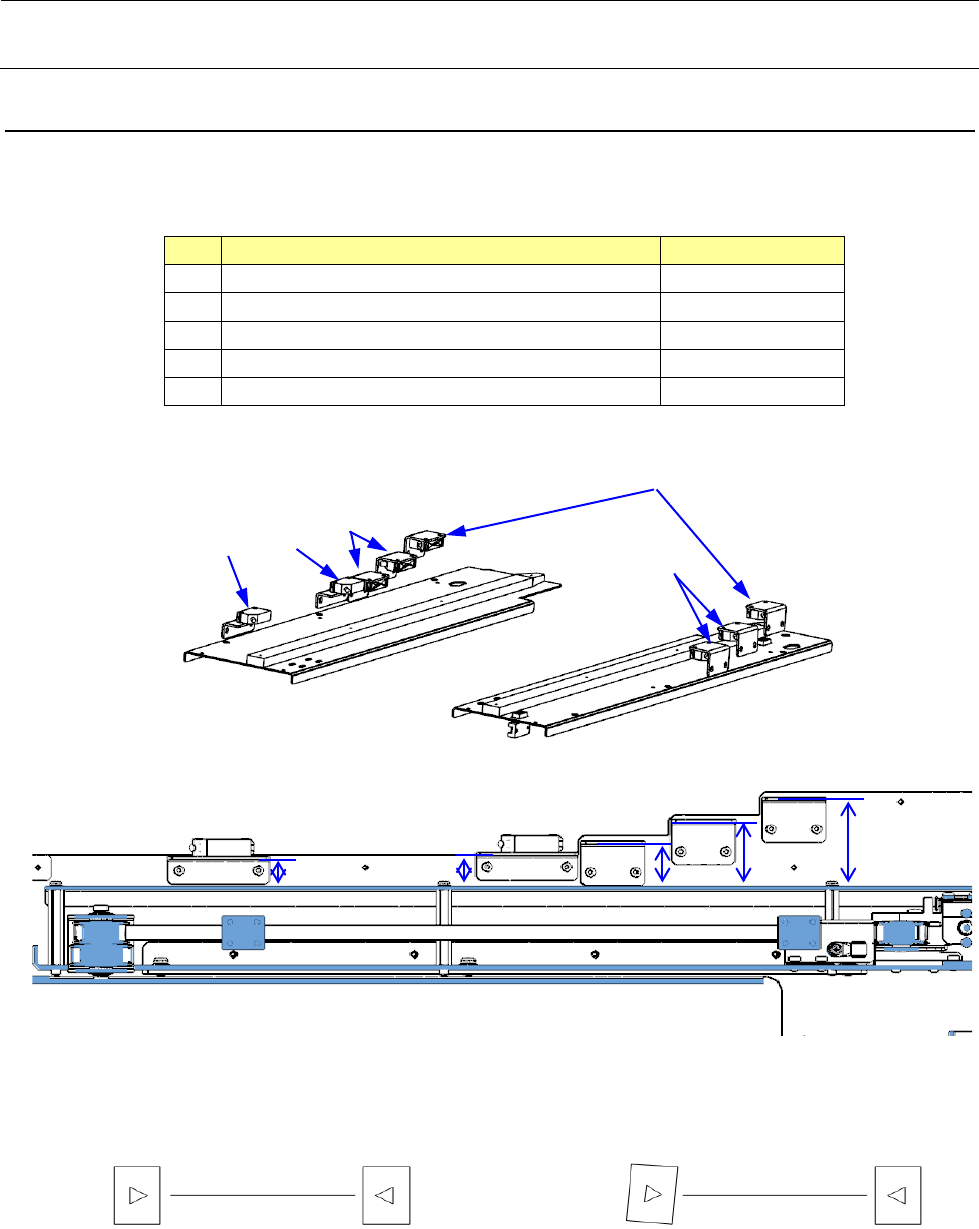

4-10.
元件立碑传感器、供料器浮起传感器的更换及调整
请拆下传感器止动螺丝，更换传感器。
传感器的托架在出厂时已组装为下图尺寸，更换传感器时请不要移动。
品名
货号
⑩
CMPNT SENSOR R ASM (SNI)
40152797
⑪
CMPNT SENSOR L ASM (SNI)
40152798
⑫
CMPNT 35.0 SENSOR ASM
40153402
⑬
供料器浮起传感器受光部
40129057
⑭
供料器浮起传感器投光部
40129058
• 传感器的光轴调整
组装时要用视线看准传感器的光轴对合。
请将受光侧传感器的切换开关置于 L.ON。
⑩
⑪
⑫
⑭ ⑬
26.9±0.2
39.9±0.2
53.9±0.2
16.1±0.2
19.1±0.2
•
M
传感器托架组装尺寸
OK
NG
4-10
Rev1.0
维修调整要领书
4-10-1.
元件立碑传感器的确认
请将托盘（b）放在托盘座板导轨（a）上并进行确认，当在其上面放置 6mm、19mm、31.5mm 的块
规等时，受 光 侧的红 LED、绿 LED 均亮灯，而放置 7mm、20mm、32.5mm 的块规等时，仅有绿 LED
亮灯。
• 供料器浮起传感器的确认
※ 请把 TR8S 设置到 RX-6 上，在此状态下进行本确认作业。
如果在尚未进行高度、水平调整的状态下进行操作，将不能确认正确的传感器反应。
1) 准备 ETF8S 和 ETF8D。
2) 请打开 ETF8S 的压料盖，安装到台架的左、中、右，确认供料器浮起传感器会反应(受光侧(RX-6
侧)的传感器指示灯仅亮绿灯的状态)。
3) 再将 ETF8S、8D 在与上述相同的位置上进行插拔，要根据台架和供料器导轨的可松动空隙大小
一面摇动一面插拔，请确认供料器浮起传感器和供料器误插入传感器检测不出错(绿色和橙色双方
均已亮灯)。
4) 请将供料器放在台架导轨部的上面，确认误插入防止传感器会检知。
※ RX-6 侧的变阻器开关或传感器安装位置请勿进行调整。
光量调整部
(
变阻器
)
※
因交货时设定的是
D(
暗
)
，故 请更改
为
L（亮照明）。
TR8S
侧的误插入防止传感器（受光侧）
受光
投光
投光
投光
受光
受光
托盘
(b)
托盘座板导轨（
a
）
4-11
Rev1.0
维修调整要领书
4-11.
门装置传感器配置图
品名
货号
①
门锁定
S
传感器
HD001710000
②
门锁定
M
传感器
HD001710000
➂
门打开
S
传感器（标准）
HD001710000
④
门打开
M
传感器（标准）
HD001710000
⑤
门传感器
S
（
CE
机）
40045233
⑥
门传感器
M
（
CE
机）
40045228
⑤
①
④
➂
②
⑥
4-12
