Rev 1.0 维修调整要领书 3- 9. TRAY LED PCB 的更换 （ 选项 ： 元件用尽显示开关 ） 拆下 SW _ BOX _8S ① ，取下 TRAY _ LED _ PCB ② 的螺母 ③ 。 更换电路板后，进行跨接设定。 要安装到 UPPER 侧时 ， 设定为 W1 的 1 ～ 5 ， 6 ～ 10 ， 11 ～ 15 。 要安装到 LOWER 侧时 ， 设定为 W2 的 16 ～ 20 ， 21 ～ 25 ， 26…
Rev1.0
维修调整要领书
DIPSW5：备用
1
RFID ON/OFF
※请确认装置的规格后再设定。
2
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
3
备用
4
备用
5
备用
6
备用
7
备用
8
ON
GX-10, RX-6
接続対応
ON/OFF
DIPSW6：备用
1
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
2
备用
3
备用
4
备用
5
备用
6
备用
7
备用
8
备用
DIPSW7：备用
1
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
2
备用
3
备用
4
备用
5
备用
6
备用
7
备用
8
备用
DIPSW8：备用
1
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
2
备用
3
备用
4
备用
5
备用
6
备用
7
备用
8
备用
(3) 参数的初始化
按住 HOD 的“ONLINE”按 钮和“ ← ”按 钮并同时启动装置，将成为 EEPROM Default Set 模式。
＜参数初始化的流程＞
①
EEPROM Default set
按下
ENTER
。
②
EEPROM Default set Sure?
按下
ENTER
。
➂
EEPROM Writing
无操作地等待。
④
Power OFF
请断开电源。
3-11
Rev1.0
维修调整要领书

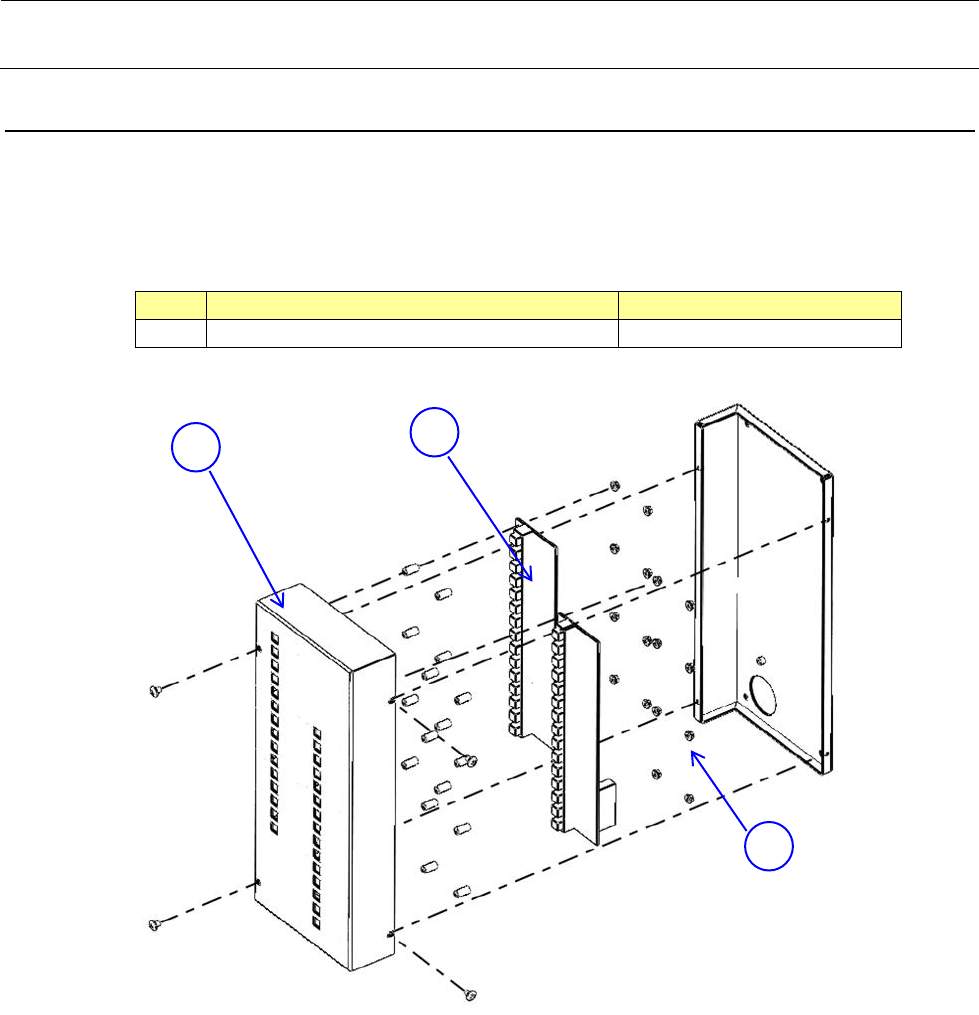

3-9. TRAY LED PCB
的更换（选项：元件用尽显示开关）
拆下 SW_BOX_8S①，取下 TRAY_LED_PCB②的螺母③。
更换电路板后，进行跨接设定。
要安装到 UPPER 侧时，设定为 W1 的 1～5，6～10，11～15。
要安装到 LOWER 侧时，设定为 W2 的 16～20，21～25，26～30。
品名
货号
②
TRAY LED (15) PCB ASM
40042218
1
2
3
3-12
Rev1.0
维修调整要领书

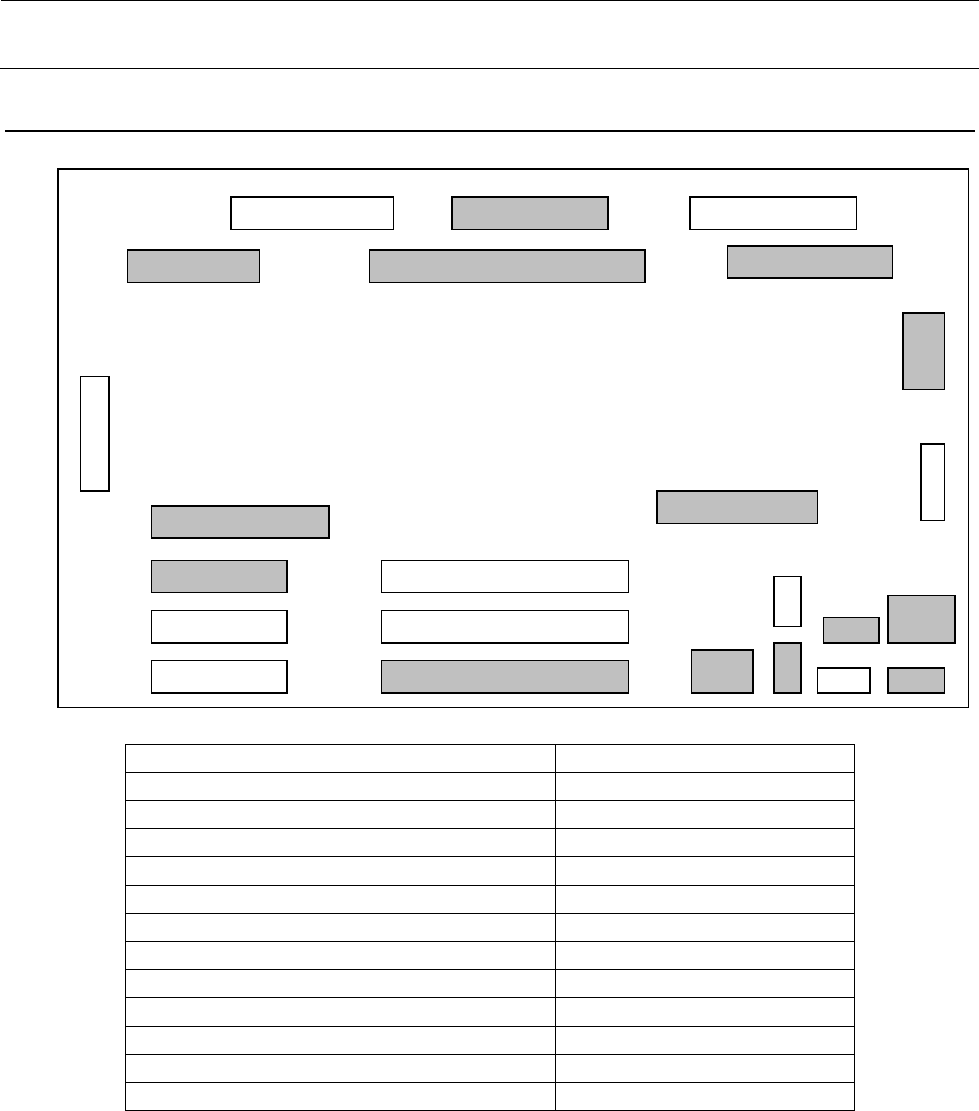

3-10. MAIN PCB
连接器的插入位置
CN1
：
CN15
：
RLY2
CN2
：
CN16
：
CN3
：
SCN PCB
CN17
：
Z DRIVER
CN4
：
SCN PCB
CN18
：
Z BRAKE
CN5
：
SCN PCB
CN19
：
CN6
：
SCN PCB
CN20
：
RLY1
CN7
：
PSU
CN21
：
Y DRIVER
CN9
：
OPERATION PCB
CN22
：
CN10
：
TRAY LED PCB (OP)
CN23
：
SLOW PCB
CN11
：
CN129
：
CN12
：
CN232
：
CN13
：
CN422
：
I/F CABLE
CN14
：
Z RESISTANCE
、
RLY3
、
RLY5
CN4
CN1
CN6
CN2
CN5
CN3
CN10
CN21
CN16
CN11
CN22
CN12
CN17
CN9
CN23
CN18
CN13
CN19
CN20
CN15
CN14
CN129
CN7
CN232
3-13
