TR8S_维修调整.pdf - 第56页
Rev 1.0 维修调整要领书 4- 15 - 3. 天线和接头的确认 安装下部天 线 后， 请用 M4 内六角螺栓将 传 感器托架固定在框架上。 此时 ，天 线要组 装得尽量与带接头的叠 盘 箱平行。 上下 层 都安装好天 线 后， 请把 Z 轴 上下移 动 ，确 认 叠盘 箱的接头与天 线 没有干渉。 并且， 还 要确 认 不会因叠 盘 箱装置内托 盘 的自然松 动 而 造成干渉。 天线阵 列 组件 接头 4- 17
Rev1.0
维修调整要领书
4-15. IS
装置天线的更换及调整（
IS
：选配）

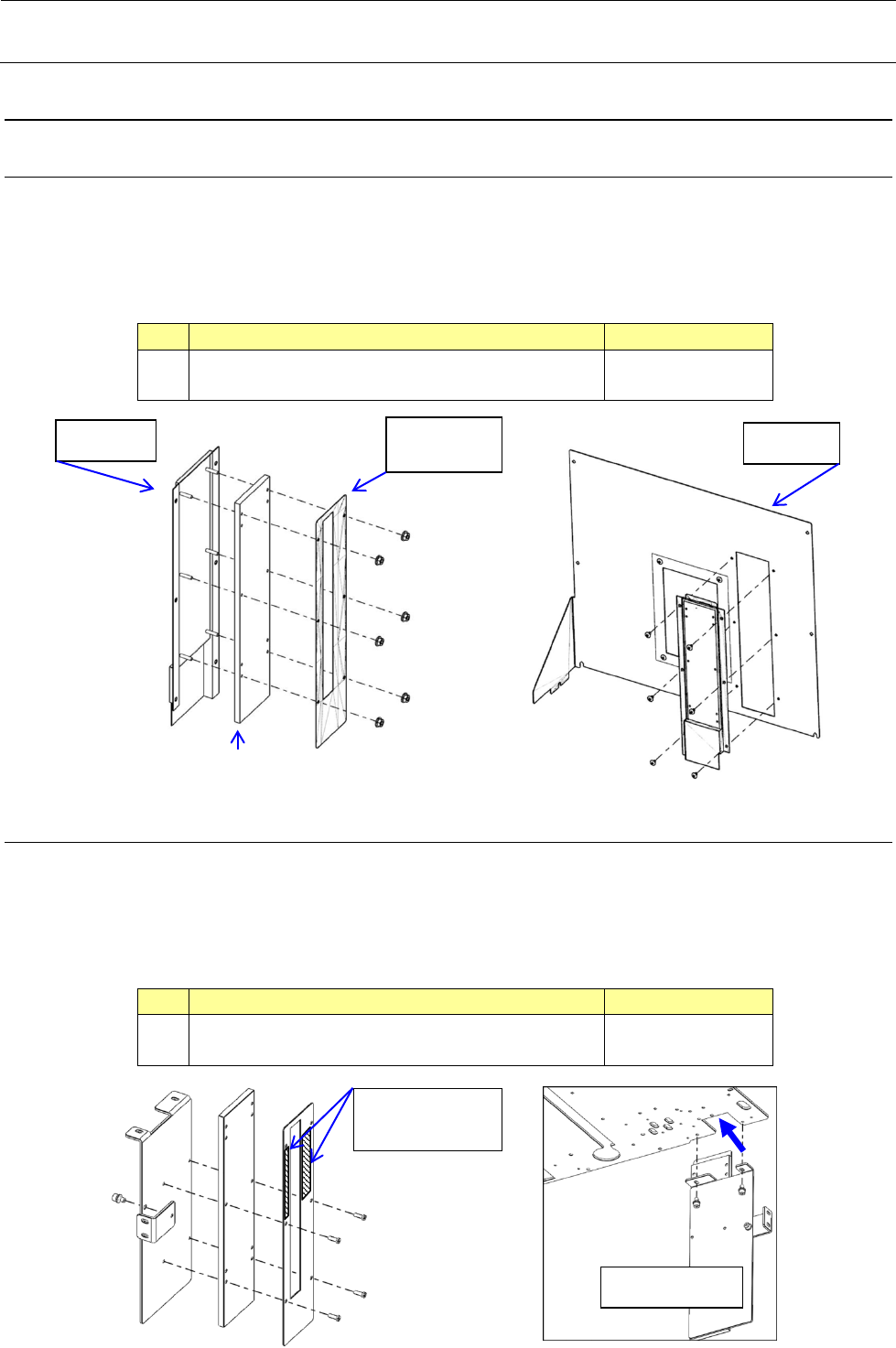

4-15-1.
上部天线的更换
IS 选配用的前侧护罩(40155867)上安装有天线托架(40155809)，上部的天线用凸缘螺母固定在该托架
的焊接双头螺栓部。
更换天线时，要安装成天线的传感器检知面（有标记的面）朝向叠盘箱一侧。
请在双头螺栓螺丝部涂敷 LOCTITE 粘结剂 243。
品名
货号
①
天线（
ANTENNA ARRAY 14MM
PITCH/15POSITION
）
40045233
4-15-2.
下部天线的更换
下部的天线是与屏蔽托架一起安装在叠盘箱传感器托架上。更换天线时，请安装成天线的传感器检知
面（有标记的面）朝向叠盘箱一侧。要用螺丝固定的是下面 4 处，上部请用双面胶带将屏蔽托架粘贴
在天线上。
请在盆头螺丝涂敷 LOCTITE 粘结剂 243。
品名
货号
①
天线（
ANTENNA ARRAY 14MM
PITCH/15POSITION
）
40073667
天线托架
①
40081313
屏蔽托架
前侧护罩
向前抵住组装
双面胶带
（贴在背面）
4-16
Rev1.0
维修调整要领书
4-15-3.
天线和接头的确认
安装下部天线后，请用 M4 内六角螺栓将传感器托架固定在框架上。
此时，天线要组装得尽量与带接头的叠盘箱平行。上下层都安装好天线后，请把 Z 轴上下移动，确认
叠盘箱的接头与天线没有干渉。
并且，还要确认不会因叠盘箱装置内托盘的自然松动而造成干渉。
天线阵列组件
接头
4-17
Rev1.0
维修调整要领书

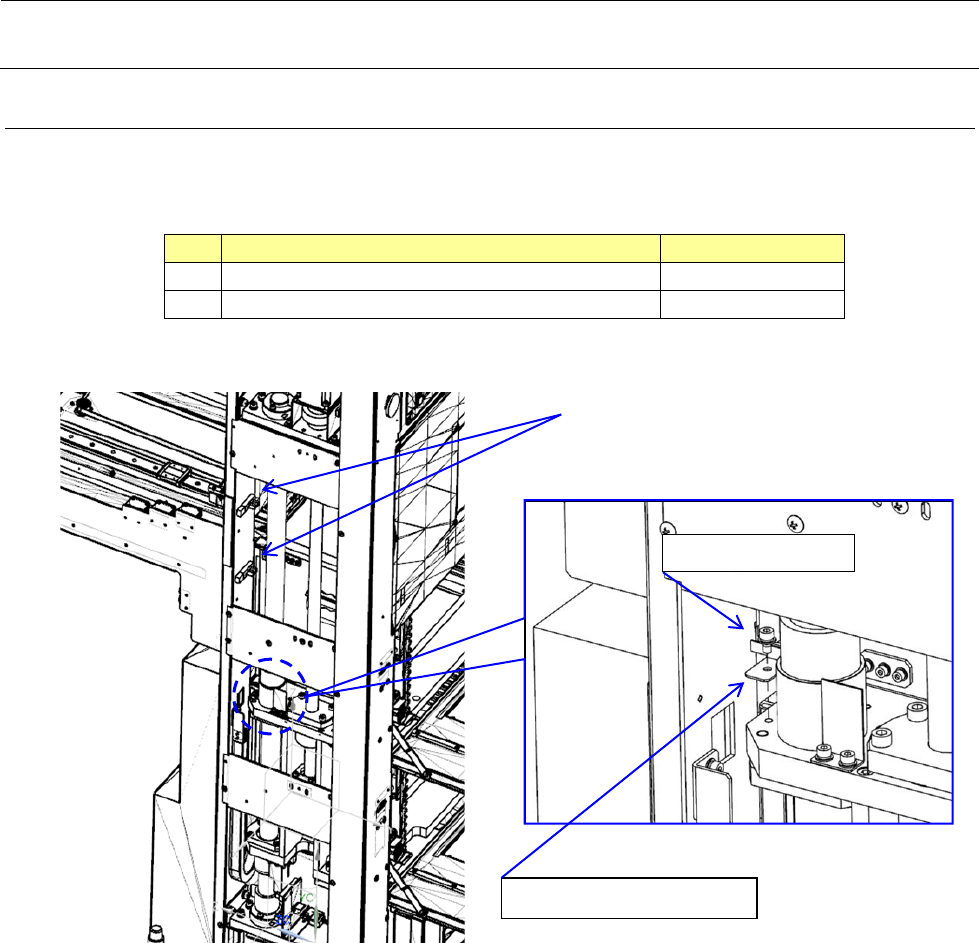

4-15-4. IS
天线用位置传感器的更换（
IS
：选配）
更换时，请以调试模式的“Z JOG”移动 Z 轴，将传感器移到容易更换的位置。
更换后，以调试模式进行初始化时，请确认传感器是否已被 DOG 切断。
品名
货号
①
IS
天线用
S
位置传感器
HD002230000
②
IS
天线用
M
位置传感器
HD002230000
①
RFID_Z_SENSOR_DOG
M4
内六角螺栓
4-18
