Rev 1.0 维修调整要领书 反复进行画面的 XY 轴移动和 Z 高度测量 ⇔ 调节器的高度调整，确认画面，要达到空状态下托盘座板 上的 3 点 Z( 高度 ) 数值为 - 9mm ± 0. 1mm 。 调整完成后，旋紧调节器的螺母将高度予以固定。 Z 高度显示框 X 、 Y 坐标输入框 以托盘座板前侧为起点， 通过后侧贴装头的 R- HMS 以下列 3 点为目标进行高度测定。 ① X=400 Y=1220 ② X=675 Y=122…
Rev1.0
维修调整要领书
1-5.
高度的确认
原点复归作业后，前进到手动控制＞供应设备＞MTS 控制，将 TR8S 的托盘座板拉出。
拉出托盘座板后，在此状态下关闭“MTS 控制”。
请前进到手动控制＞Head 控制＞Head 设备控制＞R（后侧 Head）、R-HMS（右侧 HMS），把贴装
头移动到坐标 X=400 Y=1220 的位置。
选择设备→
R (
后侧
)
控制单元选择→
R-HMS
1-9
Rev1.0
维修调整要领书

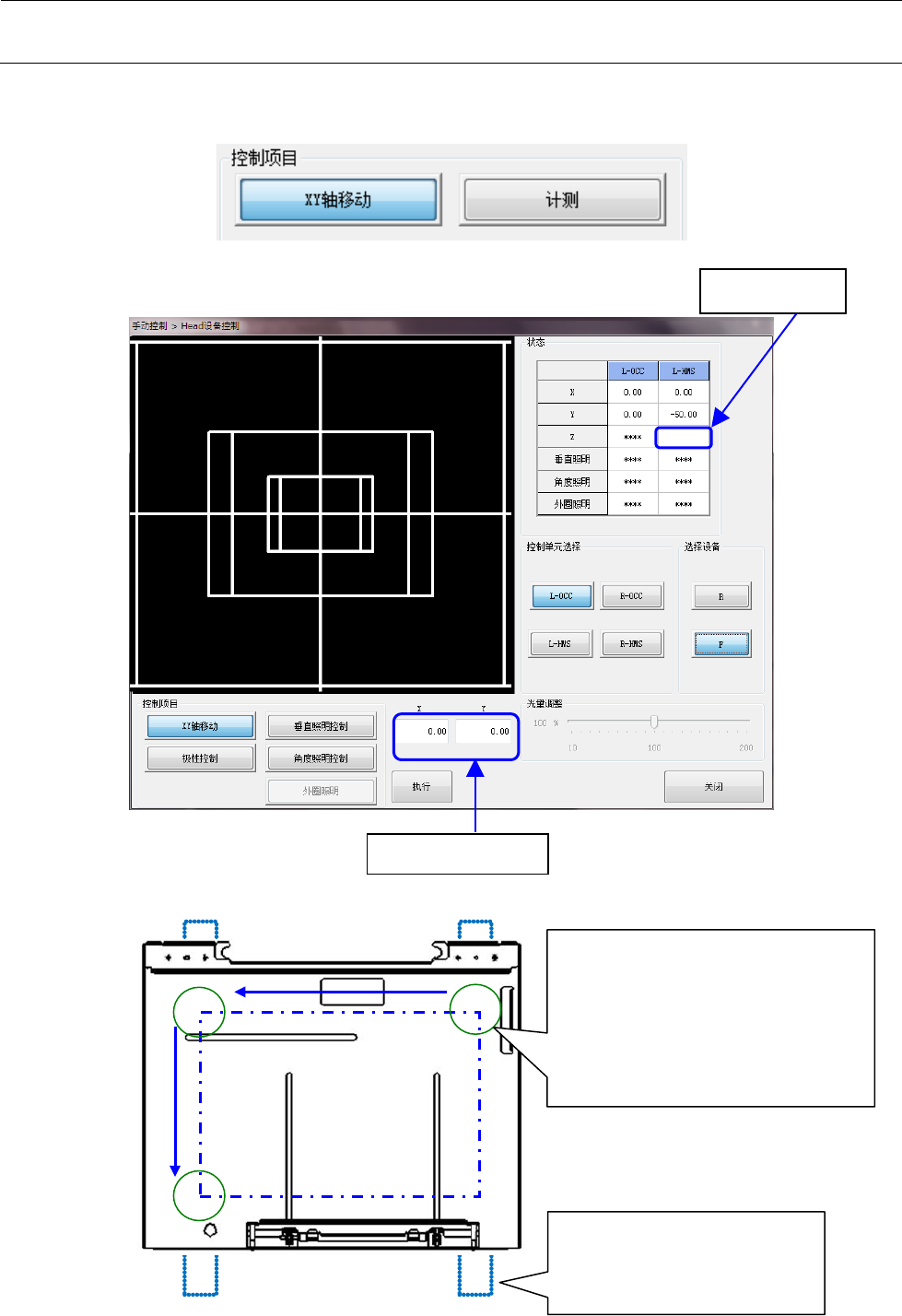

反复进行画面的 XY 轴移动和 Z 高度测量⇔调节器的高度调整，确认画面，要达到空状态下托盘座板
上的 3 点 Z(高度)数值为 -9mm±0.1mm。
调整完成后，旋紧调节器的螺母将高度予以固定。
Z
高度显示框
X
、
Y
坐标输入框
以托盘座板前侧为起点，
通过后侧贴装头的R-HMS以下列3
点为目标进行高度测定。
① X=400 Y=1220
② X=675 Y=1220
③ X=675 Y=1400
测定点是托盘座板坐在白色
轨道上并且托盘座板挠曲小
的部位。
275mm
180mm
①
②
③
1-10
Rev1.0
维修调整要领书
・ 调节器每转 1 圈则高度变化 2.5mm。
・ 由于调节器的螺丝有遊隙，用螺母将调节器固定时请注意以下事项。
① 考慮到遊隙，Z 高度定为 -9.15mm 前后
② 旋紧固定用螺母时，高度调整用螺母也要用扳手卡住，以防止调节器旋转。
・设置脚轮、调节器时要 4 个均衡地转动。
・ 设置完成后，把 EF08（HS 或 HD）插入后侧 14 号通道，如没有干渉就是正确的位置。
并且，请关闭 RX-6 安全护罩，检查与 TR8S 主体有无干渉。
水平调整操作的提示
