Rev1.0
维修调整要领书
1-8. TR8S
的从新设置
由于维护作业等原因要将 TR8S 先从贴片机卸下，再次设置到同一贴片机时，请进行以下的作业。
再者，当设置场所已改变时，要进行常规的设置。
1-8-1.
卸下
・ 请在调节器固定的情况下设置脚轮。
如移动过调节器，必须再次进行水平调整作业。
・ 请将 TR8S 从装置中拔出，注意不要与各部分接触而造成损坏。
1-8-2.
从新设置到
RX-6
把 TR8S 主体安装到 RX-6 上。
此时，
① 将 TR8S Y 轴装置的橡皮限动器抵住 RX-6 的台架标记铸件。
② 使 TR8S 主体限动器抵住 RX-6 的台架底座。
③ 使 TR8S 框架的橡皮限动器抵住 RX-6 的护罩。
在操作过程中要随时检查是否确实地抵触到以上的 3 个部位。
安装后将贴片机与电源电缆、通信电缆、空气管子连接。
将 TR8S 的断路器置于 ON，接通贴片机的电源，进行 RX-6 与 TR8S 的通信。
升高 4 个脚轮，设置 4 个调节器。
请拉出托盘座板，以主体的 HMS 确认离托盘座板上的高度为 -9mm±0.1mm
且水平仪在±4 刻度以内。
如果高度或水平不正确，请兼用水平仪进行调节器高度的从新调整。
1
2
3
1-14
Rev1.0
维修调整要领书
1-9. FG
线的安装（仅适用于
EN
规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
<TR8S
侧
>
请用TR8S附属的螺丝固定到位于电源电缆插入口上的M4分接头上。
FG
线固定位置
M4
分接头
电源电缆插入口
<
贴片机侧
>
请取下电源电缆插入口的一个螺丝，与FG线一起旋紧。
电源电缆插入口
FG
线固定位置
1-15
Rev1.0
维修调整要领书
1-10.

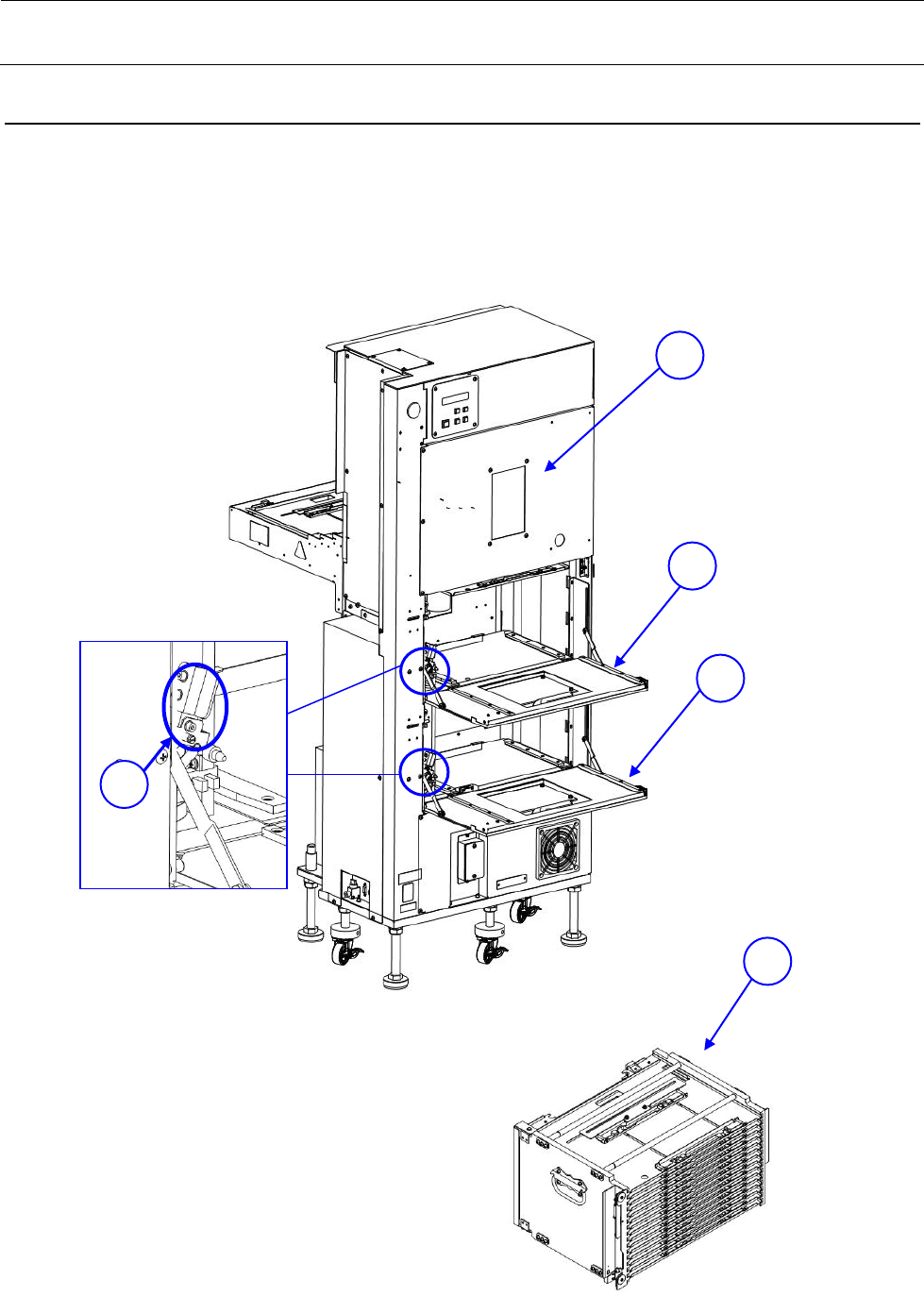

托盘叠盘箱的安装
1) 请打开 TR8S 的③叠盘箱导轨，板起④叠盘箱锁柄。
2) 请把②托盘叠盘箱置于叠盘箱导轨上，沿导轨向内推入。
3) 请确认托盘叠盘箱确实进入内部之后，压下叠盘箱锁柄。
4) 请关闭叠盘箱导轨。
①
TR8S
本体
② 托盘叠盘箱
③ 叠盘箱座架
④ 叠盘箱锁柄
1
3
2
4
3
1-16
