Rev 1.0 维修调整要领书 （操作顺序） 1) 拆下用来固定 ⑤ 的 3 个螺丝，卸下 ⑤ ，螺丝 ④ 也拆下。 2) 请按以下的顺序拆下螺丝 ② 。 3) 请拆下安全护罩 R ③ 。 4) 请拆下用来固定 ⑥ 的 2 个 ⑦ M4 螺丝，卸下 ⑥ 。 5 4 i ii 2 2 3 7 6 1-4
Rev1.0
维修调整要领书
1-3.
贴片机的设置
1-3-1. RX-6
的设置
将 TR8S 与 RX-6 连接时，请确认已满足以下条件中的一个。
・ 属于后侧固定台架规格。
・ 已经进行了后侧台架上安装 TR8S 用的改造。
※ 属于更换台车规格的后侧台架上不能设置。
注意
・ 请切断电源，确认完全停止之后再进行作业。
・ 当 TR8S 已从贴片机上卸下时，请把从贴片机侧拆下的零件先安装
好之后再使用。绝对不要在零件拆下不复原的状态下使用。
从后侧安全护罩①上拆下左半部③零件。拆下的零件、螺丝请保管好不要丢失。
零件名
①安全护罩R组件_B
②SL3061232TN SCREW M6 L=12
③安全护罩R组件_A
④SL6040692TN SCREW M4 L=6
⑤护罩护板
R
组件
⑥40154745 CONNECT_PLATE_B
⑦SL6040692TN SCREW M4 L=6
⑧40132490 SC_CUSHION
⑨40154712 EDGE_CUSHION_HALF_B
RX-6
后侧
1
7
2
3
5
9
8
6
4
1-3
Rev1.0
维修调整要领书
（操作顺序）
1) 拆下用来固定⑤的 3 个螺丝，卸下⑤，螺丝④也拆下。
2) 请按以下的顺序拆下螺丝②。
3) 请拆下安全护罩 R③。
4) 请拆下用来固定⑥的 2 个⑦M4 螺丝，卸下⑥。
5
4
i
ii
2
2
3
7
6
1-4
Rev1.0
维修调整要领书

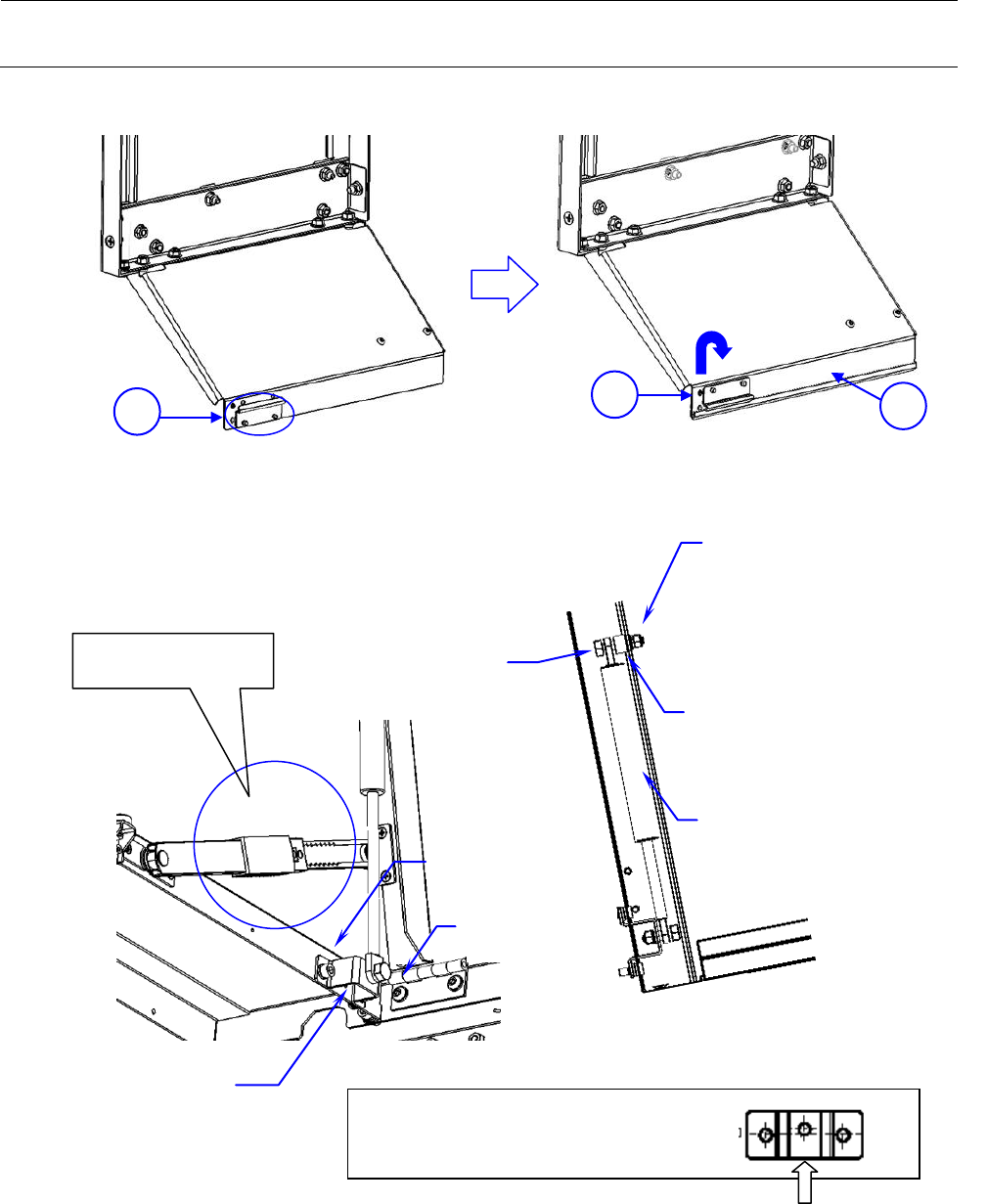

5) 请把⑧反过来，安装附属的⑨边缘保护板。
卸下从装置后侧看为左侧的气弹簧。请拆下箭头所指的部件。
为了防止作业时安全护罩掉落，请锁定护罩撑条。
9
8
8
40128783
STEP_SCREW
40128782
GAS_SPRING_SPACER
SL6061292TN
SCREW
SL6061292TN
SCREW
护罩撑条的锁定
40122999
GAS_SPRING
(GAS_SPRING_BR)
要从新组装时
GAS_SPRING_BR 的组装位置，
要以中央孔偏上方的朝向进行组装。
NM6060001SC NUT
WP0641601SC WASHER
WS0610002KN SPRING WASHER
1-5
