Rev 1.0 维修调整要领书 No. 货号 品名 备 注 14 HX005500000 开关式电源 15 40045714 噪声过滤器 16 40137853 TF INPUT CABLE (240V) ASM 17 40137854 TF INPUT CABLE (220V) ASM 18 40137855 TF INPUT CABLE (200V) ASM 19 HA00524000* 电路保护器 20 40045025 SURG…
Rev1.0
维修调整要领书
3.
电气部分的零部件更换及调整
3-1.
电气部分布置图（标准）

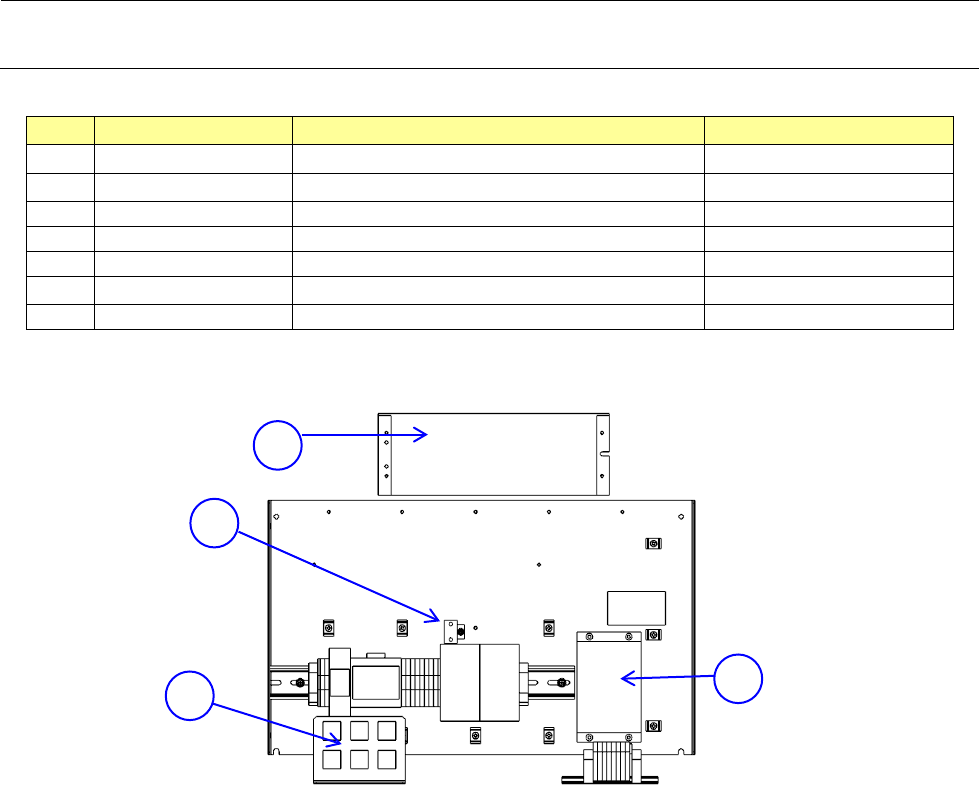

No.
货号
品名
备注
1
40155946
Z SERVO DRV ASM
参数已设置好
2
40045704
再生电阻
3
40045711
步进电动机驱动器
Y
轴
4
40155280
AC FAN MOTOR ASM
5
40045701
变压器
6
HA00585000B
断流器
200V
用
7
HA00585000A
断流器
400V
用
8
40157892
MAIN PCB ASM (TR8S)
备用零件货号：
40095245
9
40041117
SCN_PCB_ASM
10
40155945
RECONSTRUCTION IS SCN PCB ASM
IS
选项用
11
40042575
SLOW MODE CTRL PCB ASM
12
40042579
OPERATION PCB ASM
13
HG006220000
LCD
参数已设置好
7
6
5
4
3
2
1
左侧面视图
11
10
9
8
13
12
3-1
Rev1.0
维修调整要领书
No.
货号
品名
备注
14
HX005500000
开关式电源
15
40045714
噪声过滤器
16
40137853
TF INPUT CABLE (240V) ASM
17
40137854
TF INPUT CABLE (220V) ASM
18
40137855
TF INPUT CABLE (200V) ASM
19
HA00524000*
电路保护器
20
40045025
SURGE ABSORBER ASM
14
19
20
15
3-2
Rev1.0
维修调整要领书

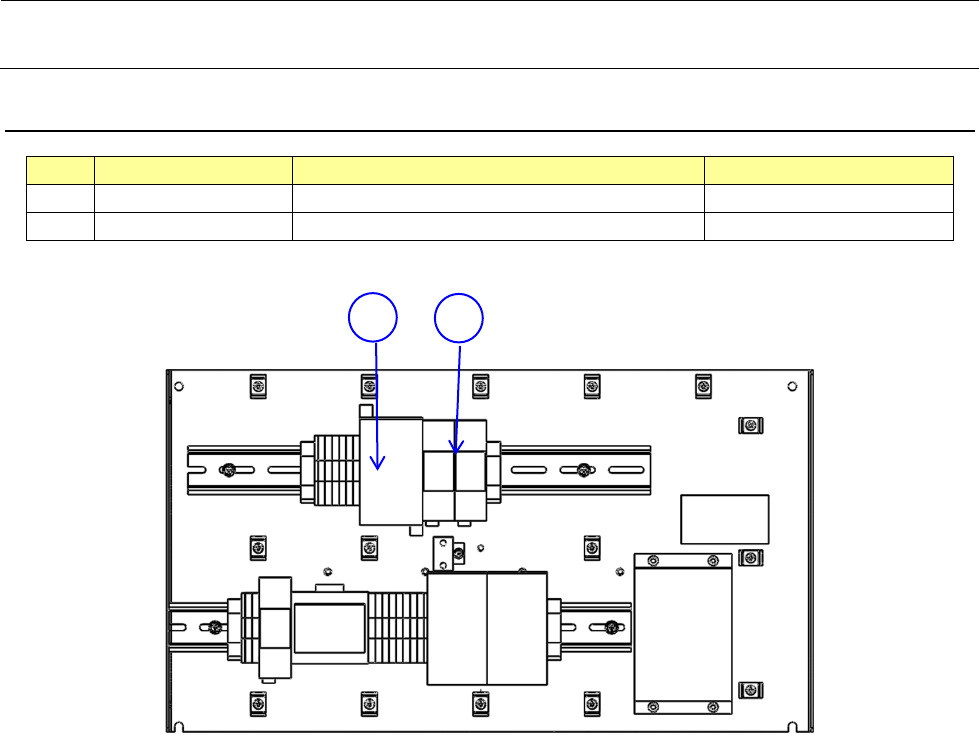

3-2.
电气部分布置图（
CE
规格机）
No.
货号
品名
备注
21
HB001430000
安全继电器装置
22
E9641040000
继电器
MY2 DC24V
21
22
3-3
