Rev 1.0 维修调整要领书 4- 9. 托盘检测传感器的更换 请卸下 Y 工作台 （ a ），更换各 个 托盘检测传感器 。 品名 货号 ⑧ 托盘检测传感器 正向 HD000900000 ⑨ 托盘检测传感器 负向 HD000900000 ⑧ ⑨ 4-9
Rev1.0
维修调整要领书
4-8. Y
原点、上限、下限、
Y
夹持器打开和关闭传感器的更换

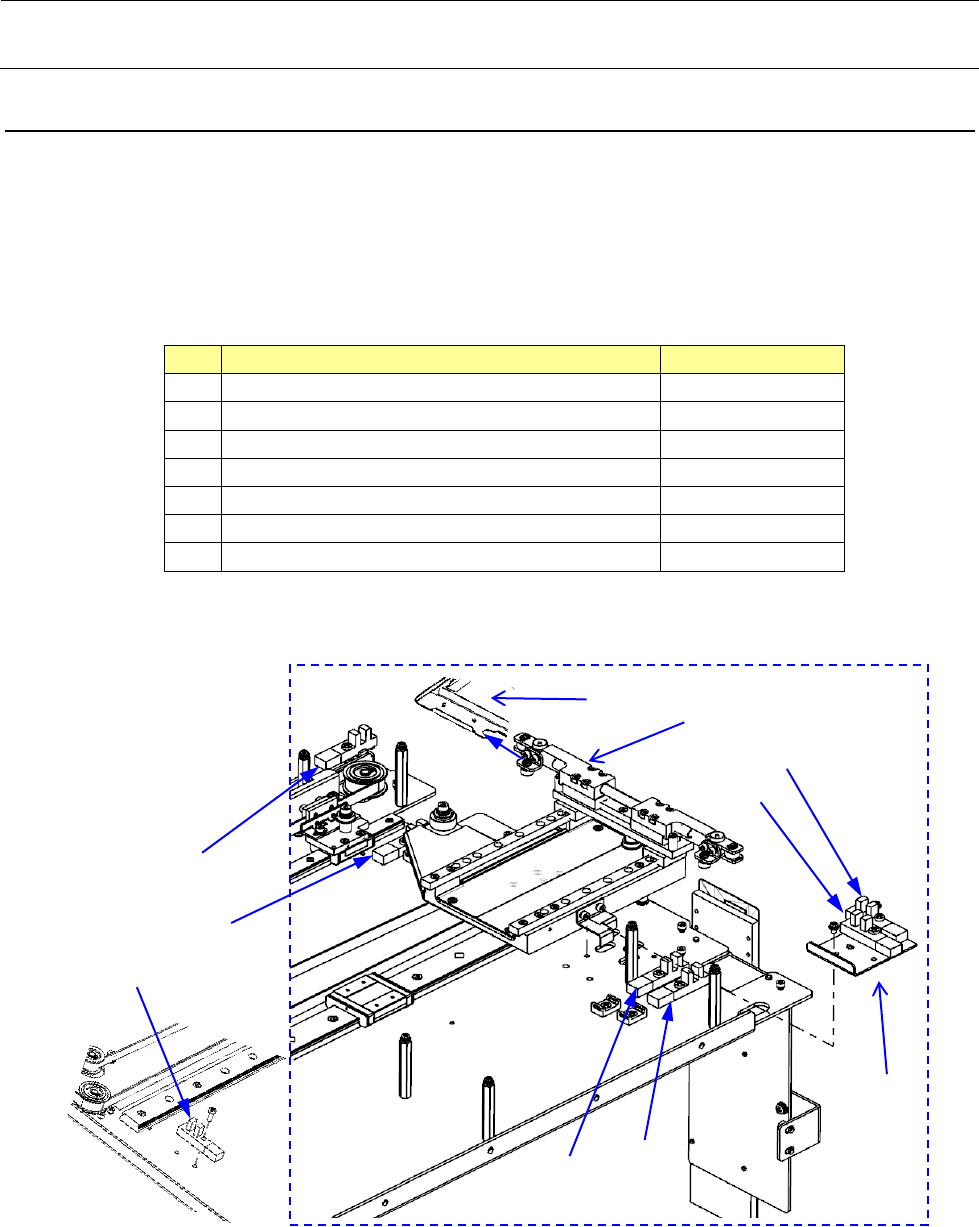

图 1 表示 Y 原点、下限、Y 夹持器打开和关闭传感器。
请更换 Y 原点、下限、传感器，此时不要拆下 Y 传感器托架（a）。
如拆下了 Y 传感器托架（a），则需要进行调整。可利用调试模式的“Y Unit Adjustment”调整 Y 传
感器托架（a），使 Y 夹持器（b）进入托盘座板（c）的 U 字槽中央。
➂表示 Y 上限传感器。
※ 更换 Y 夹持器传感器时，请卸下 Y 工作台。
品名
货号
①
Y
轴负向极限传感器
(OJ-JK01-N47)
HD001700000
②
Y
轴原点传感器
(OJ-JK02-N47)
HD001710000
➂
Y
轴正向极限传感器
(OJ-JK01-N47)
HD001710000
④
Y
夹持器
R
打开
(OJ-JK02-N47)
HD001710000
⑤
Y
夹持器
R
关闭
(OJ-JK02-N47)
HD001710000
⑥
Y
夹持器
L
打开
(OJ-JK02-N47)
HD001710000
⑦
Y
夹持器
L
关闭
(OJ-JK02-N47)
HD001710000
①
②
⑦
④
⑤
⑥
➂
图
1
(a)
(b)
(c)
4-8
Rev1.0
维修调整要领书
4-9.
托盘检测传感器的更换
请卸下 Y 工作台（a），更换各个托盘检测传感器。
品名
货号
⑧
托盘检测传感器
正向
HD000900000
⑨
托盘检测传感器
负向
HD000900000
⑧
⑨
4-9
Rev1.0
维修调整要领书
4-10.
元件立碑传感器、供料器浮起传感器的更换及调整
请拆下传感器止动螺丝，更换传感器。
传感器的托架在出厂时已组装为下图尺寸，更换传感器时请不要移动。
品名
货号
⑩
CMPNT SENSOR R ASM (SNI)
40152797
⑪
CMPNT SENSOR L ASM (SNI)
40152798
⑫
CMPNT 35.0 SENSOR ASM
40153402
⑬
供料器浮起传感器受光部
40129057
⑭
供料器浮起传感器投光部
40129058
• 传感器的光轴调整
组装时要用视线看准传感器的光轴对合。
请将受光侧传感器的切换开关置于 L.ON。
⑩
⑪
⑫
⑭ ⑬
26.9±0.2
39.9±0.2
53.9±0.2
16.1±0.2
19.1±0.2
•
M
传感器托架组装尺寸
OK
NG
4-10
