Rev1.0
维修调整要领书
・ 调节器每转 1 圈则高度变化 2.5mm。
・ 由于调节器的螺丝有遊隙，用螺母将调节器固定时请注意以下事项。
① 考慮到遊隙，Z 高度定为 -9.15mm 前后
② 旋紧固定用螺母时，高度调整用螺母也要用扳手卡住，以防止调节器旋转。
・设置脚轮、调节器时要 4 个均衡地转动。
・ 设置完成后，把 EF08（HS 或 HD）插入后侧 14 号通道，如没有干渉就是正确的位置。
并且，请关闭 RX-6 安全护罩，检查与 TR8S 主体有无干渉。
水平调整操作的提示
1-11
Rev1.0
维修调整要领书
1-6.
传感器的检查

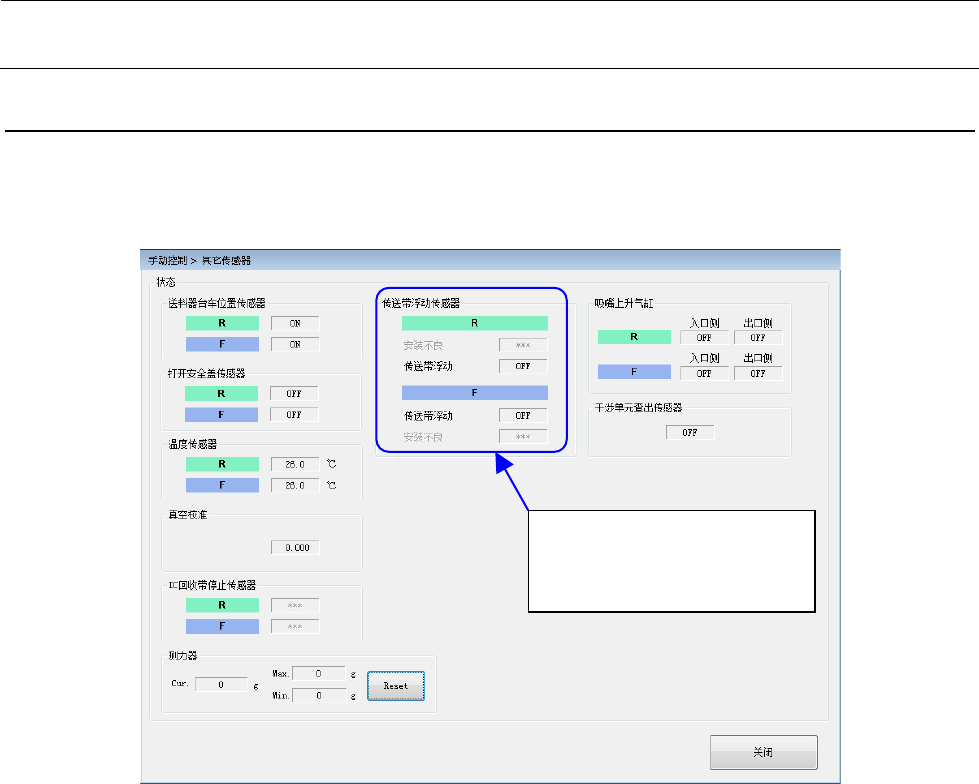

请向手动控制＞其他＞其它传感器 转移，使用 ETF8S 和 ETF8D 进行以下作业，以检查后侧传送带
浮起传感器的动作状况。
・ 故意打开供料器压盖，检查向台架插入时传感器是否变为 ON。
・ 要检查一下，在供料器压盖正常关闭的状态下从台架拔出供料器时，能否在传感器 OFF 状态不变
的情况下拔出。
传送带浮起传感器
・当检知时为“ON”
・当未检知时为“OFF”
1-12
Rev1.0
维修调整要领书
发生错误检知、未检知时，请从新调整 TR8S 侧传送带浮起传感器的高度。
操作顺序
① 请打开 ETF8S 的供料器压盖，向后侧 1 号、7 号、14 号通道插入。
② 当不能检测到供料器压盖打开时，将 TR8S 侧的传送带浮起传感器渐渐地降低到可检测到的位置。
③ 将 ETF8D 插入到后侧 1 号、7 号、14 号通道，拔出时根据轨道的间隙程度揺动供料器。
④ 如果检知错误，请把 TR8S 侧的传送带浮起传感器渐渐地抬高到到检知不出错的位置。
⑤ 请再次进行①的操作，确认可检知供料器压盖的打开。
一般只进行①和③，当发生从新调整后，②、④、⑤的操作也要进行。
最后，请进行“MTS 组装位置偏差”的设定。
1-7. TR8S
的卸下方法
① 停止 RX-6 的动作。
② 设置脚轮，使调节器脚高于设置面。
③ 请慢慢地拉出 TR8S，避免与 RX-6 内部零件接触造成损坏。
④ 请暂且关闭主体空气阀门，拔出通信电缆、电源电缆、空气管子。
警告
把TR8S从RX-6中拆下后，务必要把分离的安全护罩部件、气弹簧、护
罩限动器安装好。
如在安全护罩开口部打开的情况下运作RX-6，则当手或身体误入运转
中的装置里面时，会导致重大事故。
传送带浮起传感器
调整时，稍微松开螺丝，
一点一点地进行高度调整。
1-13
