Rev1.0
维修调整要领书
7.
气动部件的更换及调整

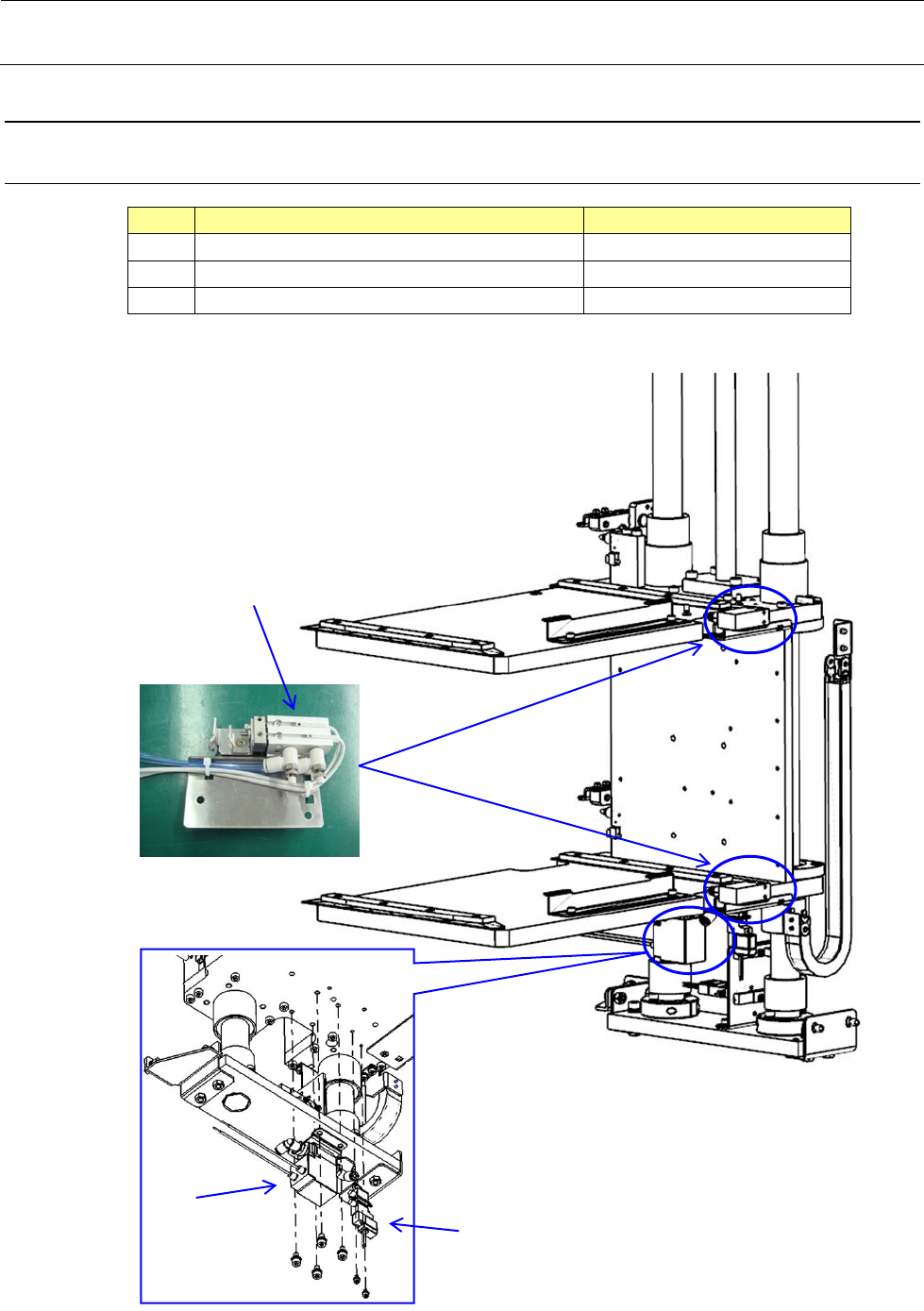

7-1. Z
装置部的气动部件配置图
品名
货号
①
闸门气缸
PA0601014A0
②
闸门电磁阀组件
40049718
➂
SLOW MODE (SHT) CABLE 3 ASM
40049706
（超低速模式）
①
②
➂
7-1
Rev1.0
维修调整要领书

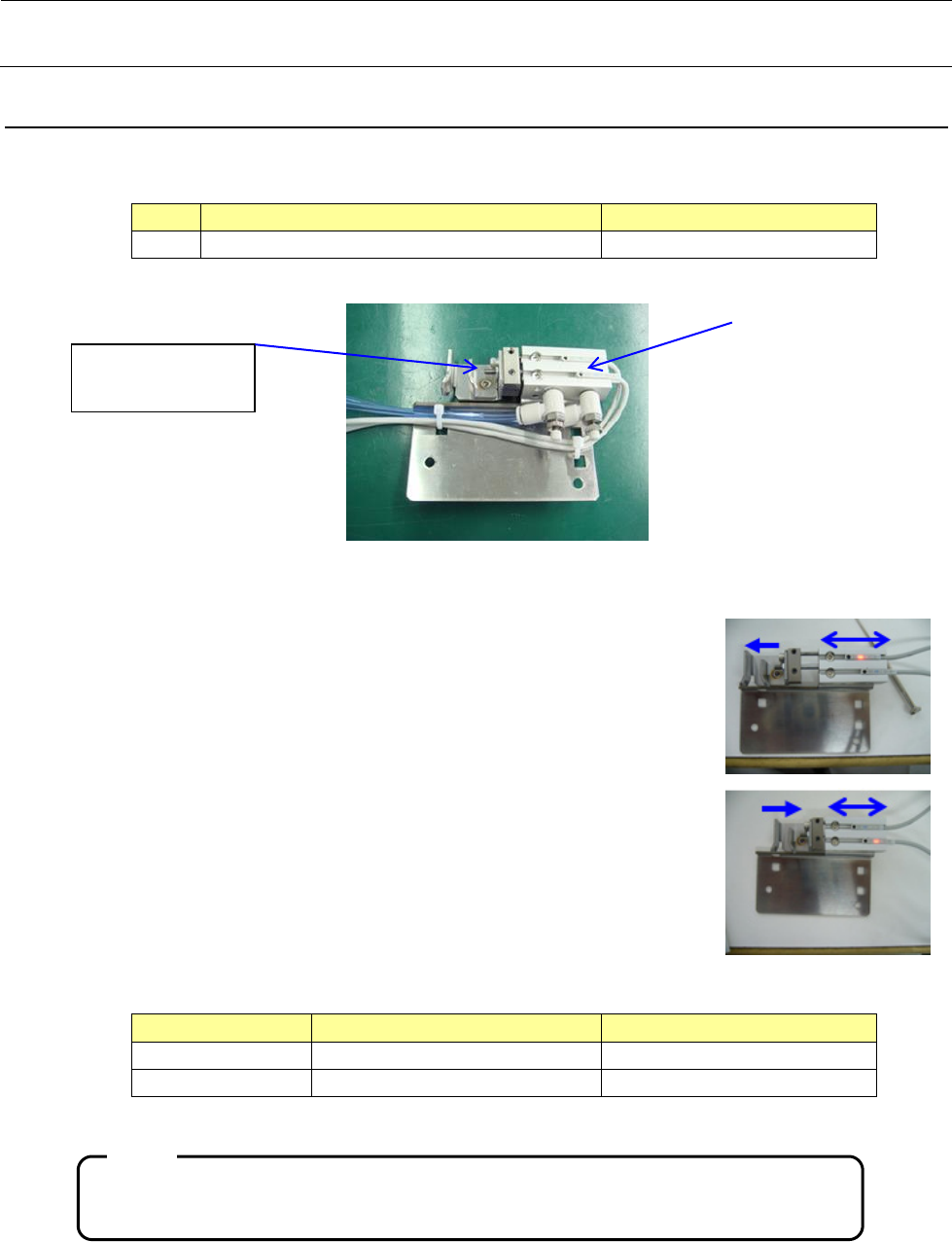

7-2.
闸门气缸的更换及调整
请利用调试模式的“Z JOG”移动 Z 轴，使气缸移到容易更换的位置。请更换闸门气缸①。
品名
货号
①
闸门气缸
PA0601014A0
更换气缸后，请再把自动开关组装到更换前的位置，与更换自动开关后一样进行以下调整。
(1) OPEN 侧调整
1) 请把气缸伸出到全开，确认开关反应的极限位置。
2) 请将开关向其反方向移动，确认开关反应的极限位置。
3) 请在 1) 和 2) 的中间位置上将开关正式固定，确认传感器的反应。
(2) CLOSE 侧调整
1) 请把气缸移动到全闭位置，确认开关反应的极限位置。
2) 请将开关向其反方向移动，确认开关反应的极限位置。
3) 请在 1) 和 2) 的中间位置上将开关正式固定，确认传感器的反应。
(3) 调整速度控制器
在调试模式中选择“3. Shutter”，请将闸门的动作时间调整为以下的调整值。
打开时间(ms)
关闭时间(ms)
Normal
64
～
140
59
～
150
Slow2
模式
64
～
120
330
～
380
①
・①附属螺母
・
SL6030692TN
速度控制器的调整务必要在安装了 2 个叠盘箱的状态下进行。
注意
7-2
Rev1.0
维修调整要领书

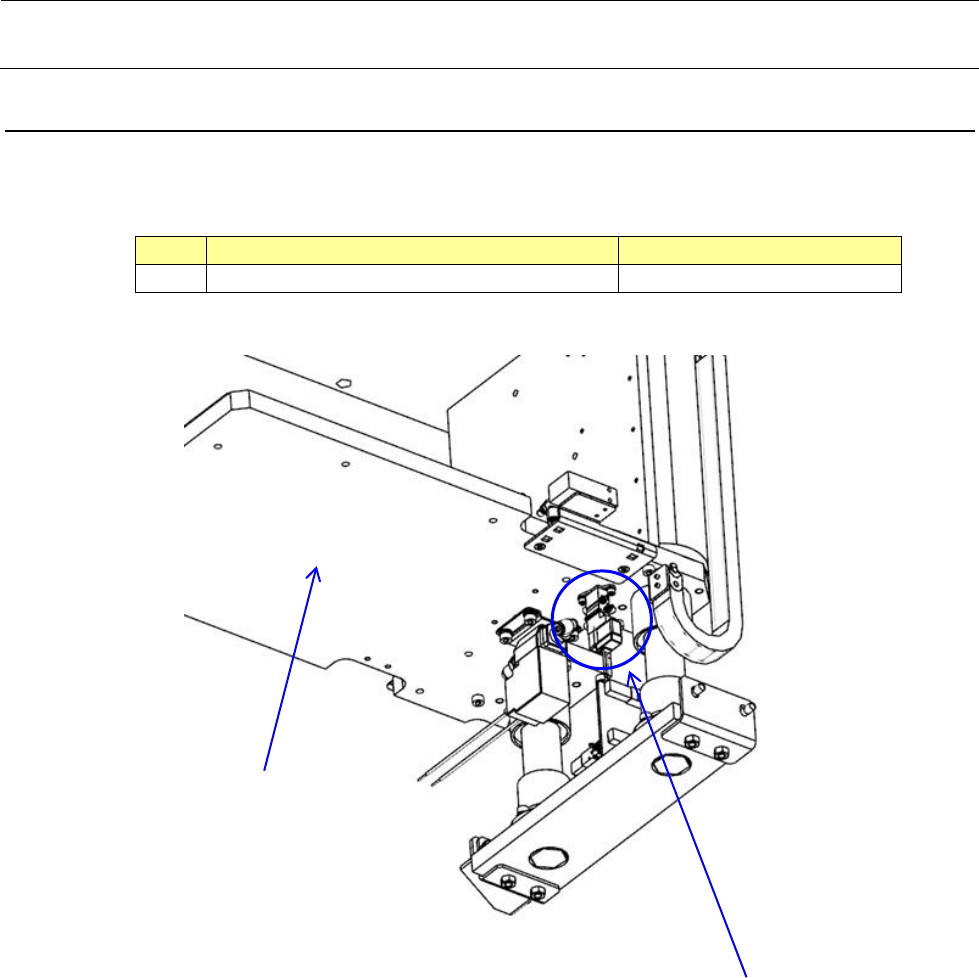

7-3.
闸门电磁阀的更换
请利用调试模式的“Z JOG”移动 Z 轴，将电磁阀移到容易更换的位置。请更换闸门电磁阀②。
②是用二个螺丝安装在 Z 装置之 ST_BASE_8S_L (A)的底面。
品名
货号
②
闸门电磁阀组件
40049718
②
A
7-3
