Rev 1.0 维修调整要领书 2- 2. 护罩的拆卸方法 （ CE 机） ⑪ SENSOR_DOG_COVER 40154671 螺丝 4 个 11 2-3
Rev1.0
维修调整要领书
④
MOTOR_COVER
40154687
螺丝
4
个
⑤
TOP_COVER
40155807
螺丝
2
个
⑥
FRONT_COVER_U
40154637
螺丝
7
个
⑦
SIDE_COVER
40154635
螺丝
8
个
⑧
PCB_COVER
40154627
螺丝
5
个
⑨
SIDE_SUPPORT_COVER
40154634
螺丝
3
个
⑩
FRONT_COVER_B
40154722
螺丝
5
个
4
5
6
7
8
9
10
2-2
Rev1.0
维修调整要领书
2-2.
护罩的拆卸方法（
CE
机）
⑪
SENSOR_DOG_COVER
40154671
螺丝
4
个
11
2-3
Rev1.0
维修调整要领书
3.
电气部分的零部件更换及调整
3-1.

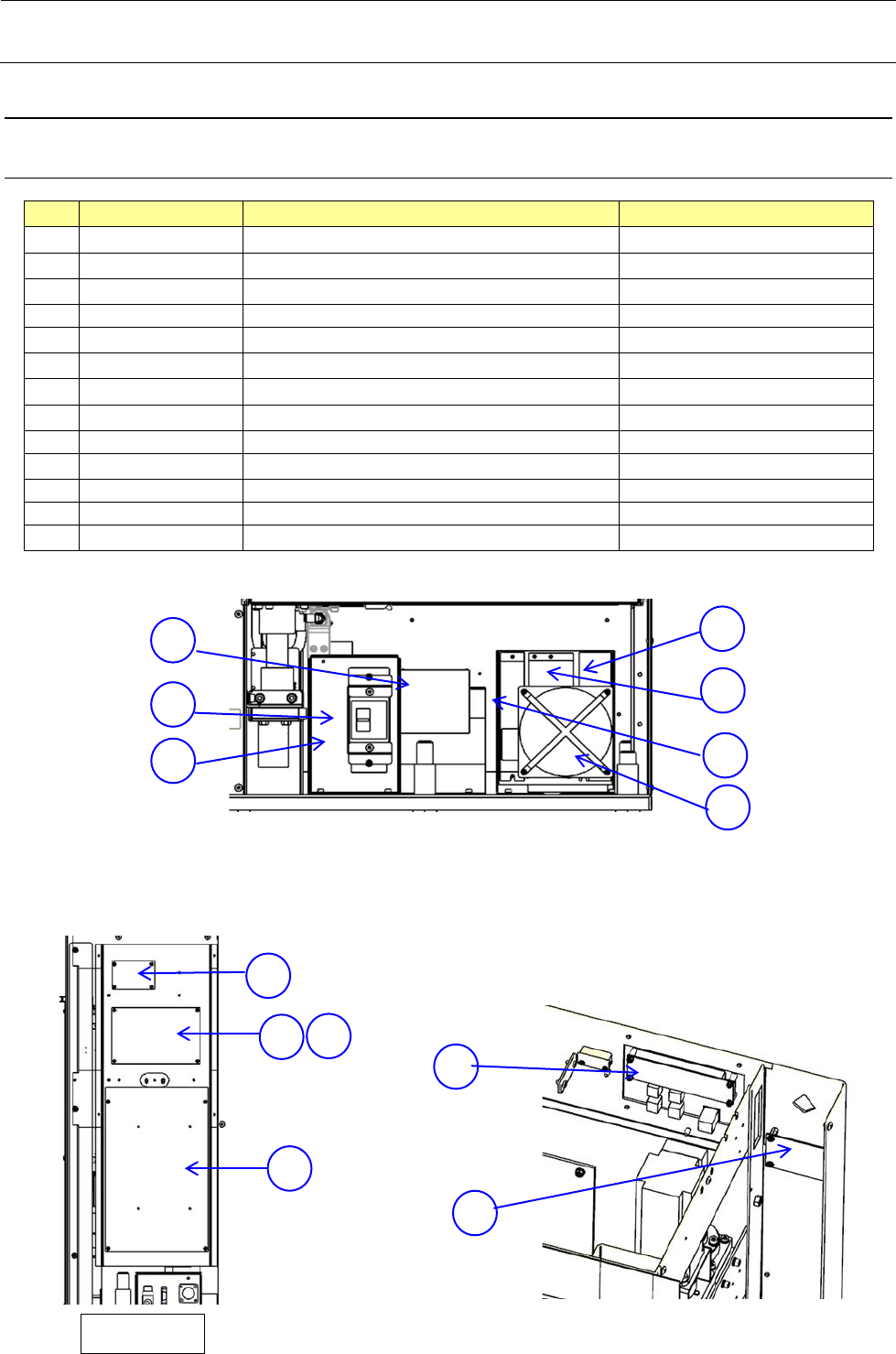

电气部分布置图（标准）
No.
货号
品名
备注
1
40155946
Z SERVO DRV ASM
参数已设置好
2
40045704
再生电阻
3
40045711
步进电动机驱动器
Y
轴
4
40155280
AC FAN MOTOR ASM
5
40045701
变压器
6
HA00585000B
断流器
200V
用
7
HA00585000A
断流器
400V
用
8
40157892
MAIN PCB ASM (TR8S)
备用零件货号：
40095245
9
40041117
SCN_PCB_ASM
10
40155945
RECONSTRUCTION IS SCN PCB ASM
IS
选项用
11
40042575
SLOW MODE CTRL PCB ASM
12
40042579
OPERATION PCB ASM
13
HG006220000
LCD
参数已设置好
7
6
5
4
3
2
1
左侧面视图
11
10
9
8
13
12
3-1
