Rev 1.0 维修调整要领书 1- 10. 托盘叠盘箱的安装 1) 请打开 TR8S 的 ③ 叠盘箱导轨，板起 ④ 叠盘箱锁柄。 2) 请把 ② 托盘叠盘箱置于叠盘箱导轨上，沿导轨向内推入。 3) 请确认托盘叠盘箱确实进入内部之后，压下叠盘箱锁柄。 4) 请关闭叠盘箱导轨。 ① TR 8S 本体 ② 托盘叠盘箱 ③ 叠盘箱座架 ④ 叠盘箱锁柄 1 3 2 4 3 1- 16
Rev1.0
维修调整要领书
1-9. FG
线的安装（仅适用于
EN
规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
<TR8S
侧
>
请用TR8S附属的螺丝固定到位于电源电缆插入口上的M4分接头上。
FG
线固定位置
M4
分接头
电源电缆插入口
<
贴片机侧
>
请取下电源电缆插入口的一个螺丝，与FG线一起旋紧。
电源电缆插入口
FG
线固定位置
1-15
Rev1.0
维修调整要领书
1-10.
托盘叠盘箱的安装
1) 请打开 TR8S 的③叠盘箱导轨，板起④叠盘箱锁柄。
2) 请把②托盘叠盘箱置于叠盘箱导轨上，沿导轨向内推入。
3) 请确认托盘叠盘箱确实进入内部之后，压下叠盘箱锁柄。
4) 请关闭叠盘箱导轨。
①
TR8S
本体
② 托盘叠盘箱
③ 叠盘箱座架
④ 叠盘箱锁柄
1
3
2
4
3
1-16
Rev1.0
维修调整要领书

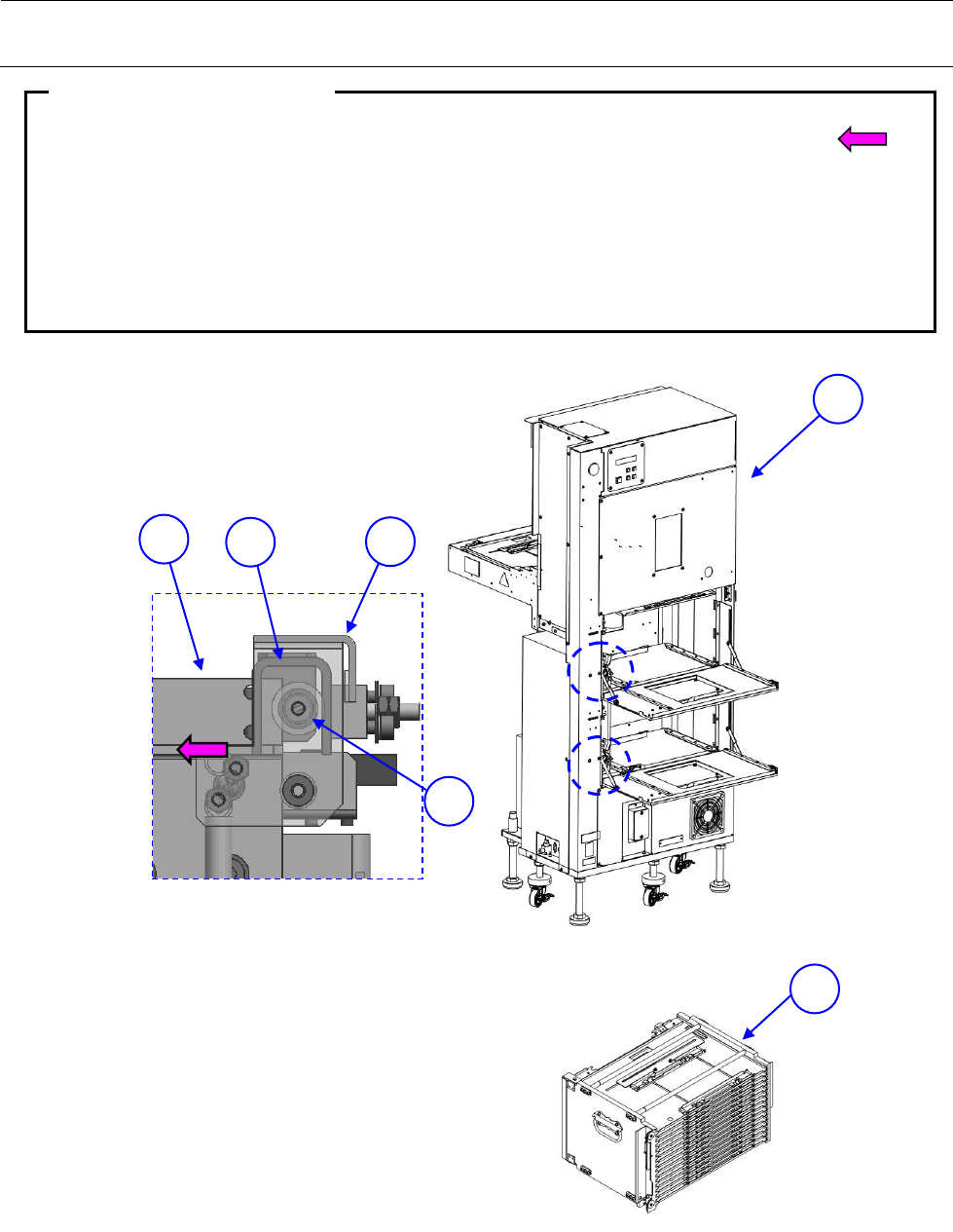

在尚未供给空气的状态下安装“②托盘叠盘箱”时，请预先确认“④闸门气缸钩”是朝
方
向关闭。
正常的位置关系是，“②托盘叠盘箱”的“⑤叠盘箱闸门”上附带的“⑥轴承”进入“③闸门气缸”
的“④闸门气缸钩”内侧。
如果想要在“④闸门气缸钩”打开的状态下安装“②托盘叠盘箱”，则可能导致闸门钩损坏，叠盘
箱的闸门将不能正常动作。
安装托盘叠盘箱时的注意点
①
TR8S
本体
② 托盘叠盘箱
③ 闸门气缸
④ 闸门气缸钩
⑤ 叠盘箱闸门
⑥ 轴承
1
2
3
4
5
6
1-17
