Rev 1.0 维修调整要领书 4- 14. 门传感器的更换 （ CE 机） 请拆下 SIDE_COVER 、 PCB_CO VER ，更换 门 传感器⑤、⑥ 。 品名 货号 ⑤ 门 传感器 S （ CE 机） 40045233 ⑥ 门 传感器 M （ CE 机） 40045228 ⑥ ⑤ 4- 15
Rev1.0
维修调整要领书
4-13.
门传感器的更换（标准）
请打开装置的箱门，更换门传感器 ➂、④。
品名
货号
➂
门打开
S
传感器（标准）
HD001710000
④
门打开
M
传感器（标准）
HD001710000
➂
④
➂ ④
4-14
Rev1.0
维修调整要领书

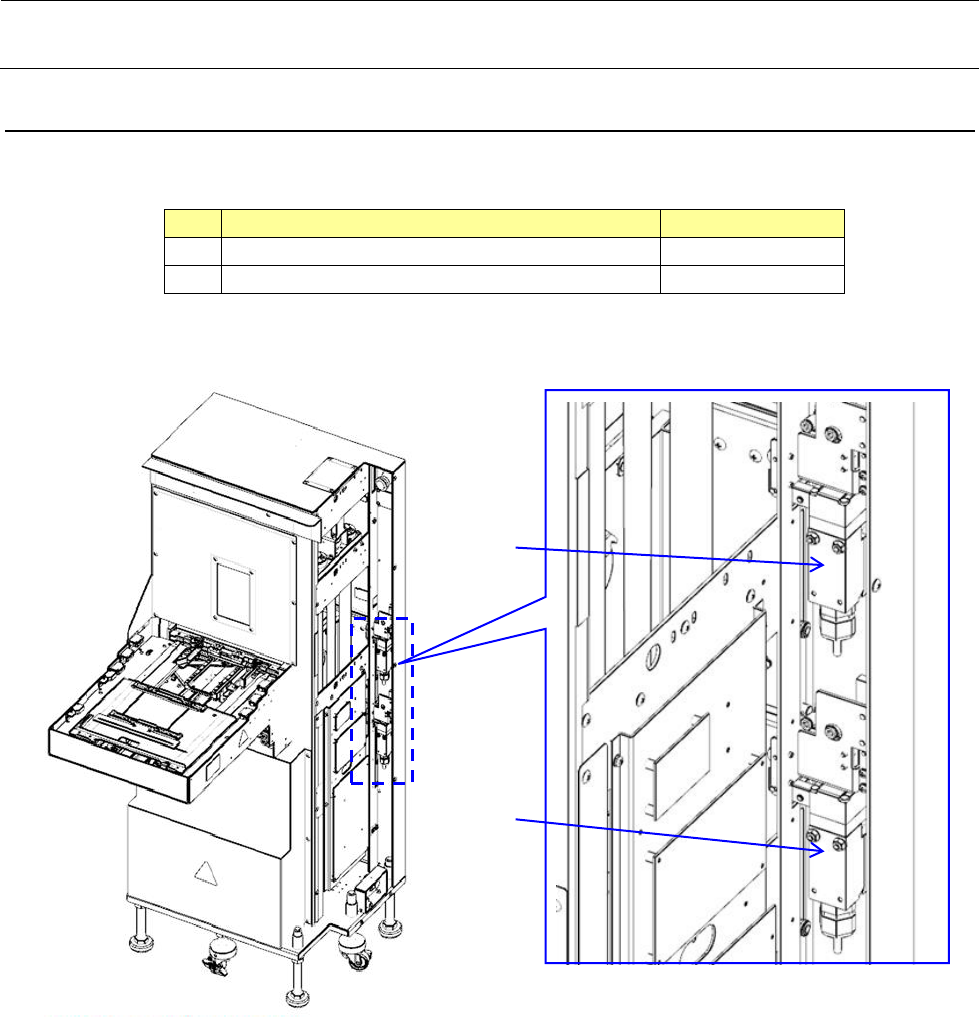

4-14.
门传感器的更换（
CE
机）
请拆下 SIDE_COVER、PCB_COVER，更换门传感器⑤、⑥。
品名
货号
⑤
门传感器
S
（
CE
机）
40045233
⑥
门传感器
M
（
CE
机）
40045228
⑥
⑤
4-15
Rev1.0
维修调整要领书
4-15. IS
装置天线的更换及调整（
IS
：选配）
4-15-1.
上部天线的更换
IS 选配用的前侧护罩(40155867)上安装有天线托架(40155809)，上部的天线用凸缘螺母固定在该托架
的焊接双头螺栓部。
更换天线时，要安装成天线的传感器检知面（有标记的面）朝向叠盘箱一侧。
请在双头螺栓螺丝部涂敷 LOCTITE 粘结剂 243。
品名
货号
①
天线（
ANTENNA ARRAY 14MM
PITCH/15POSITION
）
40045233
4-15-2.
下部天线的更换
下部的天线是与屏蔽托架一起安装在叠盘箱传感器托架上。更换天线时，请安装成天线的传感器检知
面（有标记的面）朝向叠盘箱一侧。要用螺丝固定的是下面 4 处，上部请用双面胶带将屏蔽托架粘贴
在天线上。
请在盆头螺丝涂敷 LOCTITE 粘结剂 243。
品名
货号
①
天线（
ANTENNA ARRAY 14MM
PITCH/15POSITION
）
40073667
天线托架
①
40081313
屏蔽托架
前侧护罩
向前抵住组装
双面胶带
（贴在背面）
4-16
