Rev 1.0 维修调整要领书 3- 5. 步进电动机驱动器的更换 1. 请拆下 A 部的螺丝更换步进电动机驱动器 。 2 . 更换后请根据下图进行回转式开关的设定 。 品名 货号 ② 步进电动机驱动器 40045711 A A 2 设定值 3-6
Rev1.0
维修调整要领书

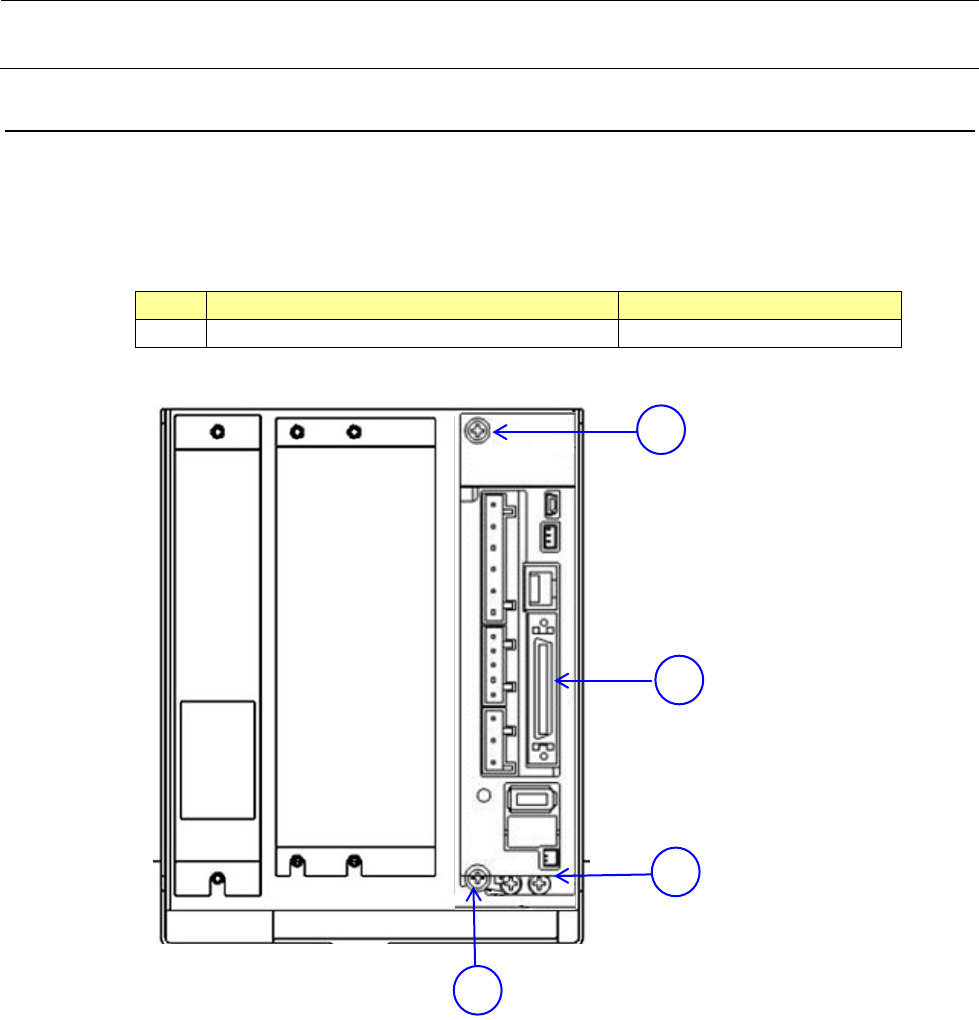

3-4. AC
伺服驱动器的更换
1. 请拆下与驱动器连接的连接器。
2. 请拆下 A 部的螺丝更换伺服驱动器。
※ 此时 B 部还连着 FG 线，故请注意
3. 伺服驱动器单体出厂时，是发货已输入好参数的驱动器，请准备下述货号的驱动器。
品名
货号
①
Z SERVO DRV ASM
40155946
1
A
A
B
3-5
Rev1.0
维修调整要领书
3-5.
步进电动机驱动器的更换
1. 请拆下 A 部的螺丝更换步进电动机驱动器。
2. 更换后请根据下图进行回转式开关的设定。
品名
货号
②
步进电动机驱动器
40045711
A
A
2
设定值
3-6
Rev1.0
维修调整要领书
3-6.
风扇电动机的更换
请卸下 REAR_COVER_B，更换风扇电动机。
品名
货号
④
AC FAN MOTOR ASM
40155280
4
3-7
