Rev 1.0 维修调整要领书 4- 11. 门 装置传感器配置图 品名 货号 ① 门锁 定 S 传 感器 HD001710000 ② 门锁 定 M 传 感器 HD001710000 ➂ 门 打开 S 传 感器（ 标准） HD001710000 ④ 门 打开 M 传 感器（ 标准） HD001710000 ⑤ 门传感器 S （ CE 机） 40045233 ⑥ 门传感器 M （ CE 机） 40045228 ⑤ ① ④ ➂ ② ⑥ 4-…
Rev1.0
维修调整要领书
4-10-1.

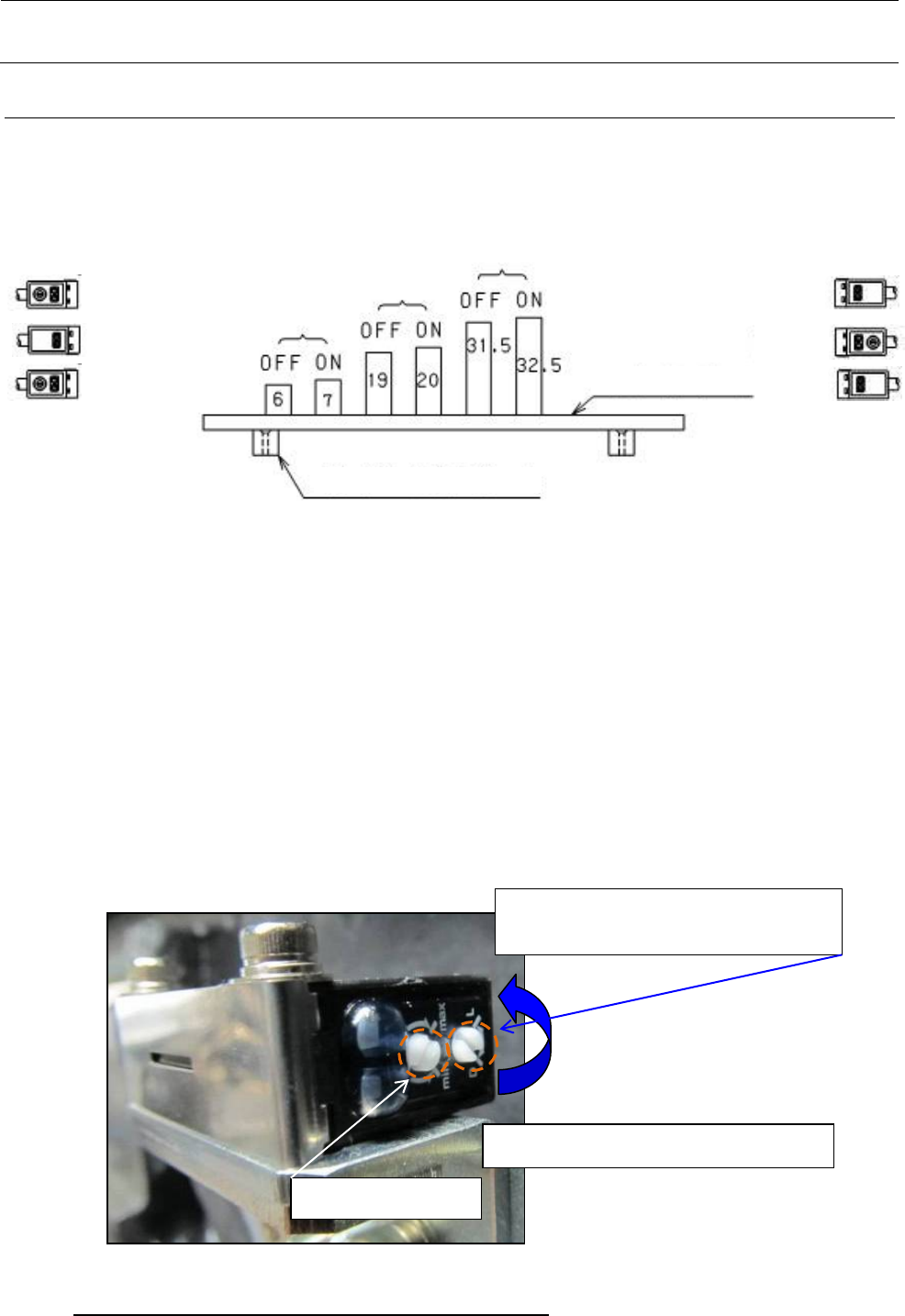

元件立碑传感器的确认
请将托盘（b）放在托盘座板导轨（a）上并进行确认，当在其上面放置 6mm、19mm、31.5mm 的块
规等时，受 光 侧的红 LED、绿 LED 均亮灯，而放置 7mm、20mm、32.5mm 的块规等时，仅有绿 LED
亮灯。
• 供料器浮起传感器的确认
※ 请把 TR8S 设置到 RX-6 上，在此状态下进行本确认作业。
如果在尚未进行高度、水平调整的状态下进行操作，将不能确认正确的传感器反应。
1) 准备 ETF8S 和 ETF8D。
2) 请打开 ETF8S 的压料盖，安装到台架的左、中、右，确认供料器浮起传感器会反应(受光侧(RX-6
侧)的传感器指示灯仅亮绿灯的状态)。
3) 再将 ETF8S、8D 在与上述相同的位置上进行插拔，要根据台架和供料器导轨的可松动空隙大小
一面摇动一面插拔，请确认供料器浮起传感器和供料器误插入传感器检测不出错(绿色和橙色双方
均已亮灯)。
4) 请将供料器放在台架导轨部的上面，确认误插入防止传感器会检知。
※ RX-6 侧的变阻器开关或传感器安装位置请勿进行调整。
光量调整部
(
变阻器
)
※
因交货时设定的是
D(
暗
)
，故 请更改
为
L（亮照明）。
TR8S
侧的误插入防止传感器（受光侧）
受光
投光
投光
投光
受光
受光
托盘
(b)
托盘座板导轨（
a
）
4-11
Rev1.0
维修调整要领书

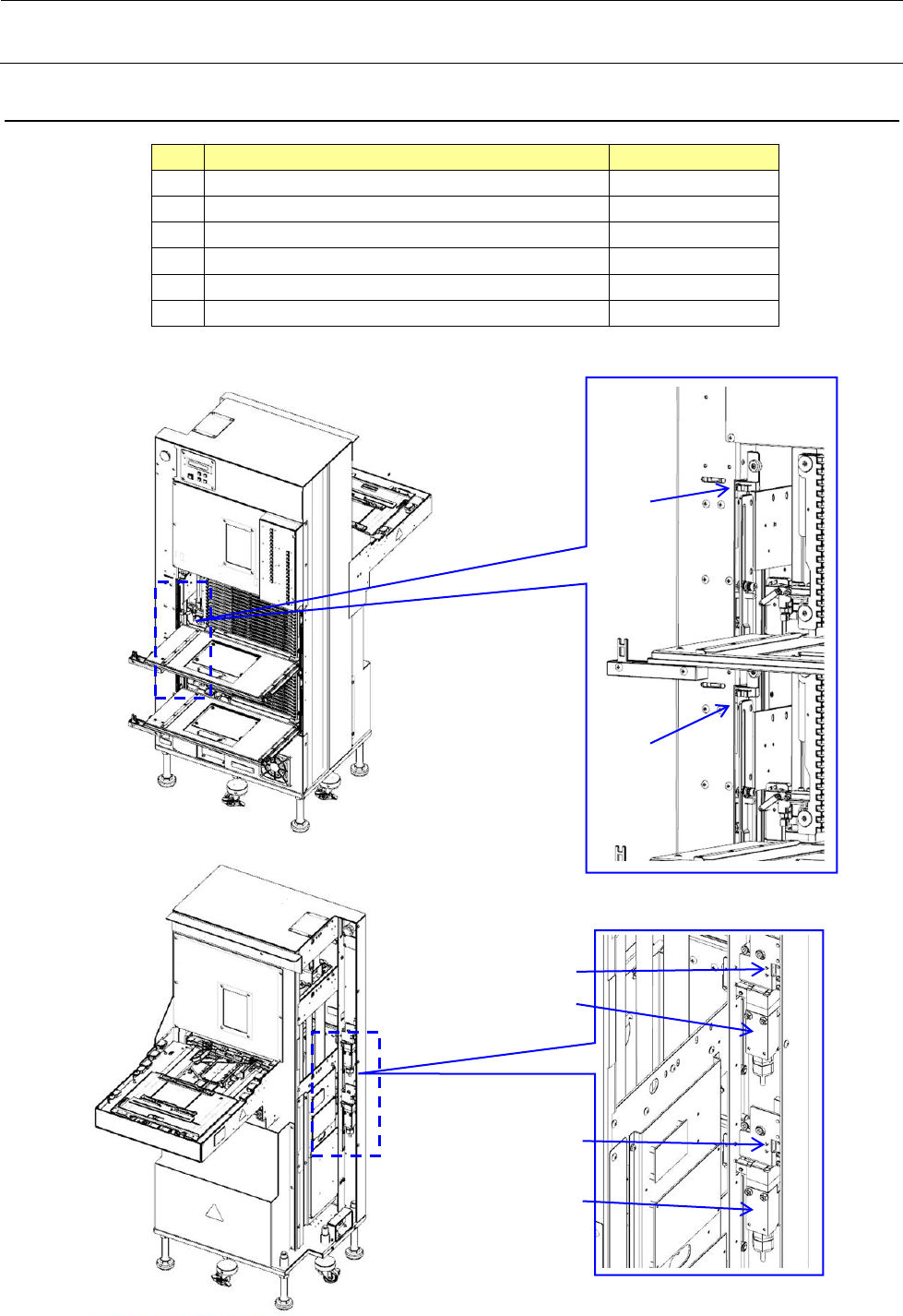

4-11.
门装置传感器配置图
品名
货号
①
门锁定
S
传感器
HD001710000
②
门锁定
M
传感器
HD001710000
➂
门打开
S
传感器（标准）
HD001710000
④
门打开
M
传感器（标准）
HD001710000
⑤
门传感器
S
（
CE
机）
40045233
⑥
门传感器
M
（
CE
机）
40045228
⑤
①
④
➂
②
⑥
4-12
Rev1.0
维修调整要领书

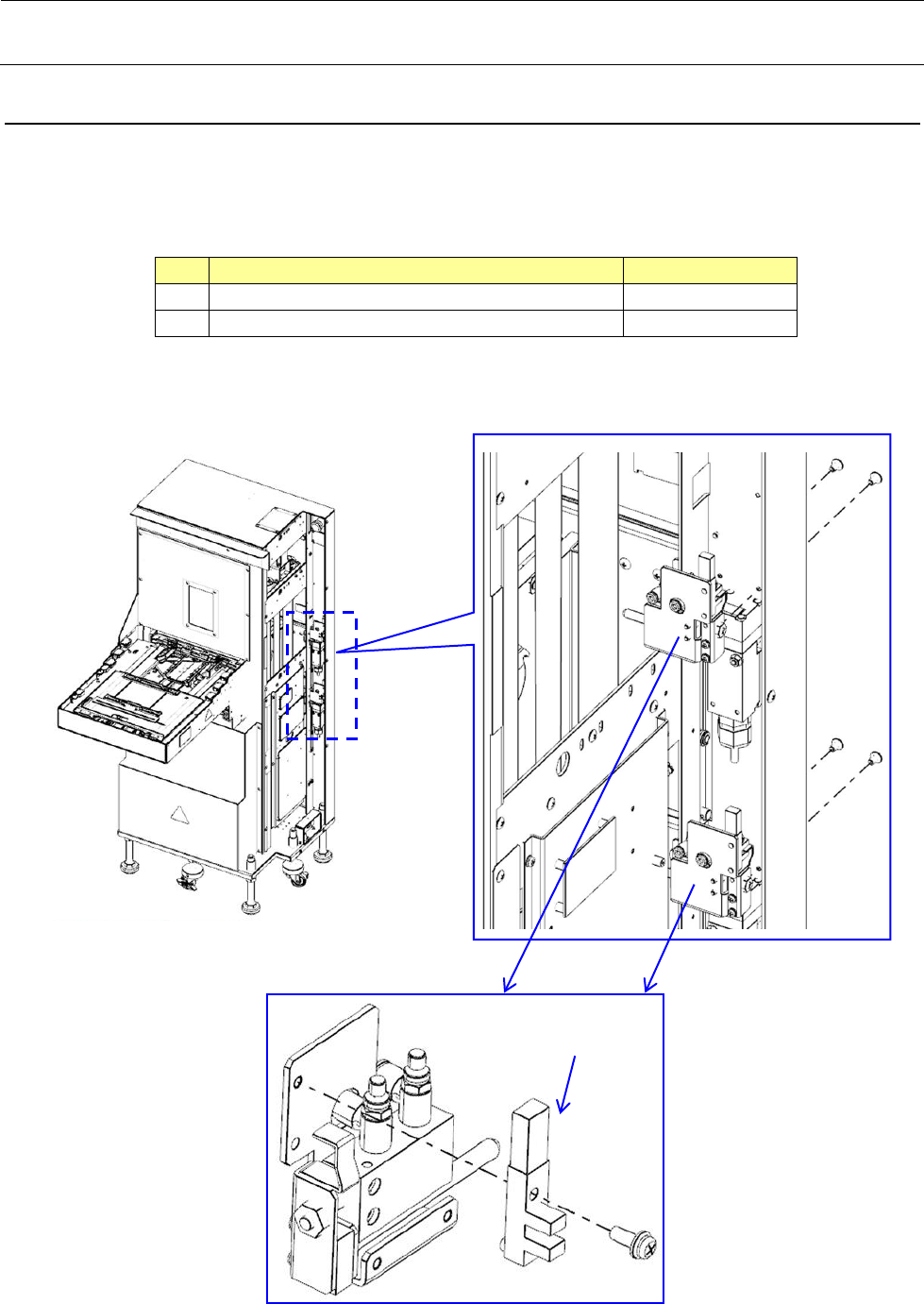

4-12.
门锁定传感器的更换
1) 请拆下 PCB_COVER、SIDE_COVER。
2) 请将 ST_GUIDE_LOCK_UNIT_BR x 2 从框架中拆下。
3) 请拆下电磁阀（B）、DOOR LOCK LV（C），更换门锁定传感器①。
品名
货号
①
门锁定
S
传感器
HD001710000
②
门锁定
M
传感器
HD001710000
①
②
4-13
