Rev 1.0 维修调整要领书 4- 3. 叠盘箱锁定传感器的更换及调整 请拆下 SIDE _ COVER ，以调试模式的“ Z JOG ”将传感器移动到容易更换的位置之后予以更换。 品名 货号 ④ STK S LOCK SENS HD002770000 ⑥ STK M LOCK SENS HD002770000 ④ ⑥ 4-3
Rev1.0
维修调整要领书
4-2. Z
传感器的更换及调整
打开装置的 FRONT_COVER_U、REAR_COVER_B，拆下 Z_SENSOR_BR_L(A)。
请以调试模式的“Z JOG”移动 Z 轴，将传感器移到容易更换的位置。更换传感器需要短的螺丝刀或
棘轮扳手。
品名
货号
①
Z
轴正向极限传感器
HD001700000
②
Z
轴原点传感器
HD001710000
➂
Z
轴负向极限传感器
HD001700000
A
①
②
➂
4-2
Rev1.0
维修调整要领书

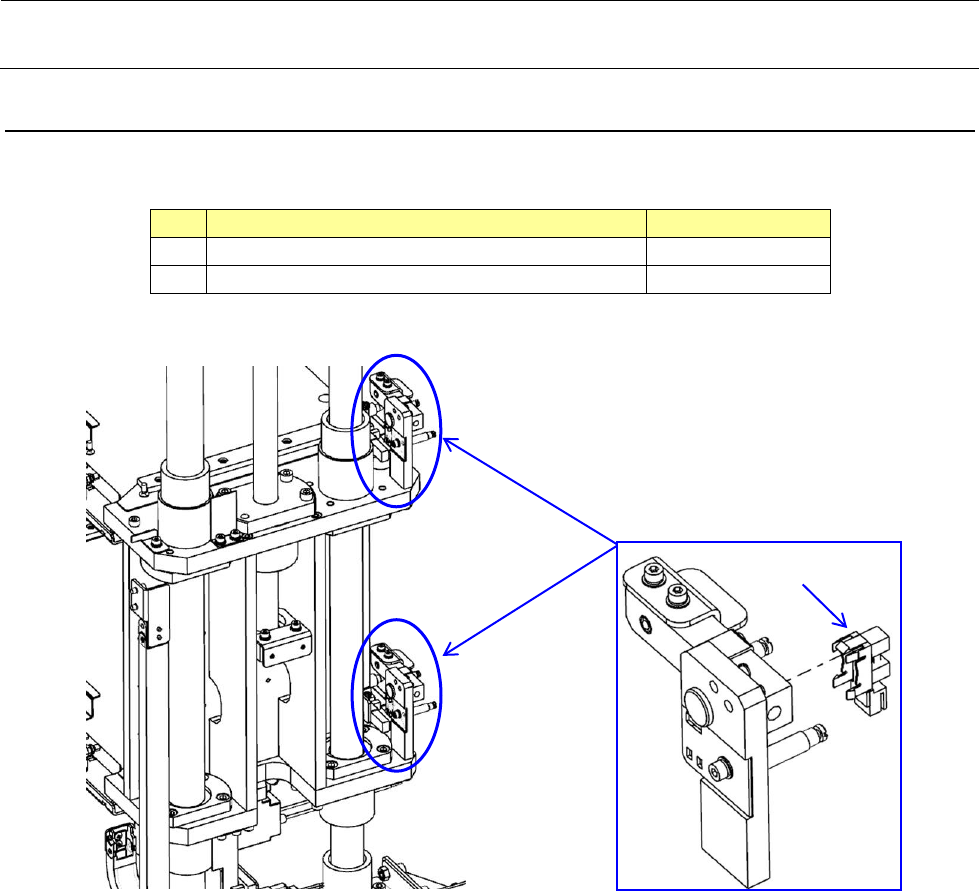

4-3.
叠盘箱锁定传感器的更换及调整
请拆下 SIDE_COVER，以调试模式的“Z JOG”将传感器移动到容易更换的位置之后予以更换。
品名
货号
④
STK S LOCK SENS
HD002770000
⑥
STK M LOCK SENS
HD002770000
④
⑥
4-3
Rev1.0
维修调整要领书
4-4.
叠盘箱安装传感器的更换
请打开箱门，板起叠盘箱锁定装置的锁定手柄之后进行更换。
品名
货号
⑤
STK S SET SENS
HD001710000
⑦
STK M SET SENS
HD001710000
⑤
⑦
4-4
