Rev1.0
维修调整要领书
4-5.
闸门传感器的更换及调整
以调试模式的“Z JOG”将传感器移动到容易更换的位置之后予以更换。
而且，拆下 FRONT_COVER_U 从装置前面进行操作就容易进行更换作业。
品名
货号
⑤
SHT S OPEN SENS
PX060031000
⑥
SHT S CLOSE SENS
PX060031000
⑦
SHT M OPEN SENS
PX060031000
⑧
SHT M CLOSE SENS
PX060031000
更换自动开关后，请对以下的调整进行确认。
(1) OPEN 侧调整
1) 请把气缸伸出到全开，确认开关反应的极限位置。
2) 请将开关向其反方向移动，确认开关反应的极限位置。
3) 请在 1) 和 2) 的中间位置上将开关正式固定，确认传感器的反应。
(2) CLOSE 侧调整
1) 请把气缸移动到全闭位置，确认开关反应的极限位置。
2) 请将开关向其反方向移动，确认开关反应的极限位置。
3) 请在 1) 和 2) 的中间位置上将开关正式固定，确认传感器的反应。
(3) 请参考下图将连接器涂没。
因传感器是OPEN/CLOSE共同的，所以请按以下所示将线束组的连接器标记涂没。
• M (下层) SHT OPEN→CN083以外全部
• M (下层) SHT CLOSE→CN084以外全部
• S (上层) SHT OPEN→CN086以外全部
• S (上层) SHT CLOSE→CN085以外全部
例：
SSHT CLOSE (CN085)
⑤
⑥
⑦
⑧
⑧
⑥
⑦
⑤
4-5
Rev1.0
维修调整要领书
4-6.

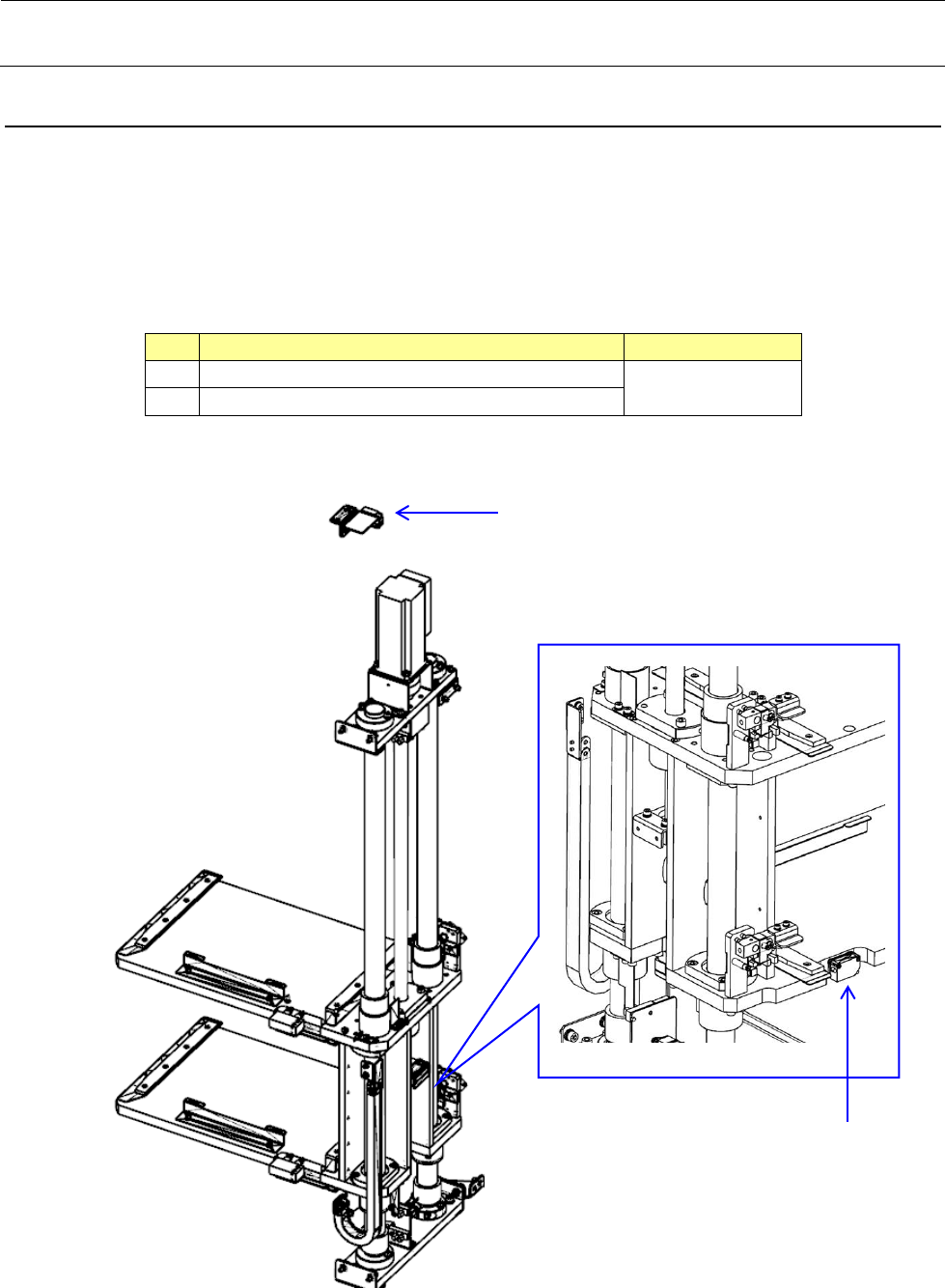

托盘误插入传感器的更换及调整
请卸下叠盘箱，更换传感器。
更换后，请安装叠盘箱及托盘座板，确认受光侧传感器⑬的稳定显示灯（GREEN）及输出显示等
（OREANGE）已亮灯。
继而请再确认，即使把托盘座板在可松动的范围内移动，输出显示灯（ORANGE）也会亮灯。
如果输出显示灯（ORANGE）熄灭，请以光轴的调整及光量调整旋钮进行调整。
接着请确认当传感器遮光时输出显示灯（ORANGE）熄灭。
品名
货号
⑫
投光侧传感器
(STK MIS SET SENS ASM)
40153670
⑬
受光侧传感器
(STK MIS SET SENS ASM)
⑬
⑫
4-6
Rev1.0
维修调整要领书
4-7. Y

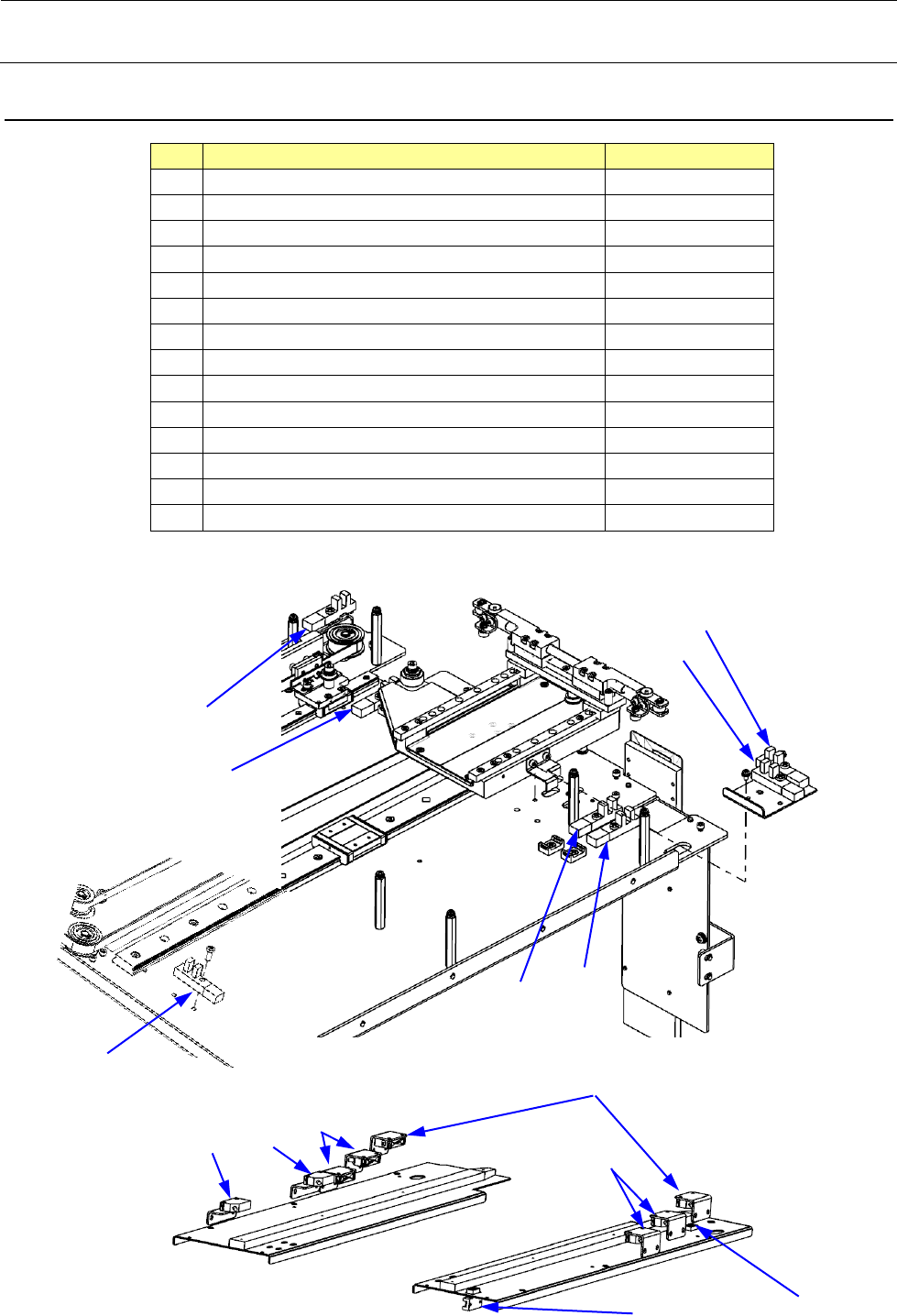

装置传感器布置图
品名
货号
①
Y
轴负向极限传感器
(OJ-JK01-N47)
HD001700000
②
Y
轴原点传感器
(OJ-JK02-N47)
HD001710000
➂
Y
轴正向极限传感器
(OJ-JK01-N47)
HD001710000
④
Y
夹持器
R
打开
(OJ-JK02-N47)
HD001710000
⑤
Y
夹持器
R
关闭
(OJ-JK02-N47)
HD001710000
⑥
Y
夹持器
L
打开
(OJ-JK02-N47)
HD001710000
⑦
Y
夹持器
L
关闭
(OJ-JK02-N47)
HD001710000
⑧
托盘检测传感器
正向
HD000900000
⑨
托盘检测传感器
负向
HD000900000
⑩
CMPNT SENSOR R ASM (SNI)
40152797
⑪
CMPNT SENSOR L ASM (SNI)
40152798
⑫
CMPNT 35.0 SENSOR ASM
40153402
⑬
供料器浮起传感器受光部
40129057
⑭
供料器浮起传感器投光部
40129058
①
②
⑦
④
⑤
⑥
⑧ ⑨
⑩
⑪
⑫
⑭
⑬
➂
4-7
