Rev 1.0 维修调整要领书 7- 9. 箱门锁定部气缸的更换 请 拆下 SIDE_COVER 、 PCB_COVER ，将 ST_GUIDE_LOCK_UNIT _BR 从框架部拆下， 更 换 气缸①。 组装时， 气缸螺母 (C) 与气缸活塞杆部要拉平。 ※组 装在气缸上的速度控制器要从全开状 态 朝关 闭 方向 转 一圈，在此状 态 下予 以固定。 品名 货号 ① 门锁定用气缸（ AIR CYLINDER) PA1001524A0…
Rev1.0
维修调整要领书
7-8. Y
夹持器减速用电磁阀的更换
请更换 Y 夹持器减速用电磁阀。
品名
货号
④
Y
夹持器减速用电磁阀
(SOLENOID_VALVE)
PV1303060A0
⑤
Y
夹持器减速用电磁阀
(SOLENOID_VALVE)
PV1303060A0
④
⑤
7-8
Rev1.0
维修调整要领书
7-9.
箱门锁定部气缸的更换
请拆下 SIDE_COVER、PCB_COVER，将 ST_GUIDE_LOCK_UNIT_BR 从框架部拆下，更换气缸①。
组装时，气缸螺母(C)与气缸活塞杆部要拉平。
※组装在气缸上的速度控制器要从全开状态朝关闭方向转一圈，在此状态下予以固定。
品名
货号
①
门锁定用气缸（
AIR CYLINDER)
PA1001524A0
①
C
7-9
Rev1.0
维修调整要领书

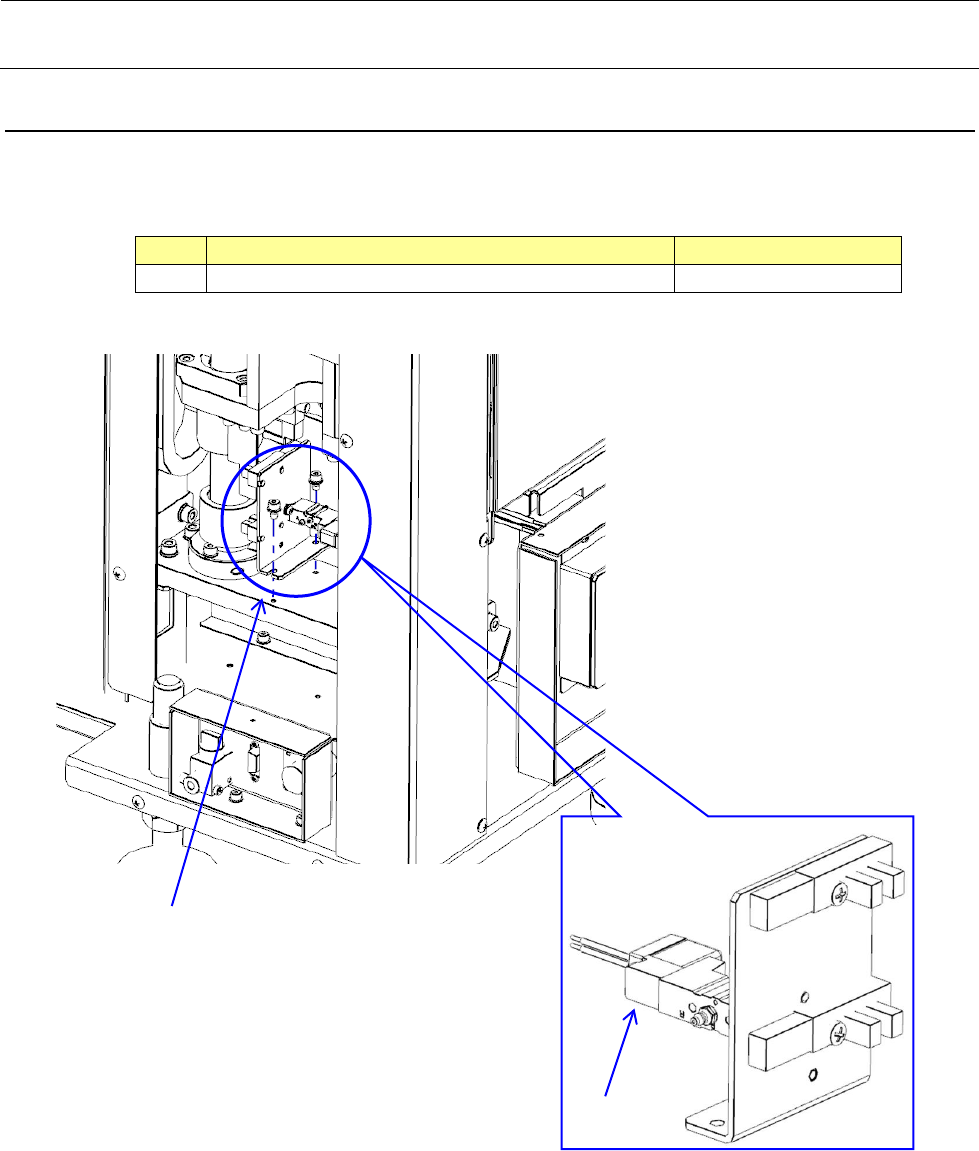

7-10.
箱门锁定部电磁阀的更换
请拆下 REAR_COVER_U，利用调试模式的“Z JOG”移动 Z 轴，将电磁阀移到容易更换的位置。
然后拆下 Z_SENSOR_BR_L (A)，更换①。
品名
货号
①
门锁定用电磁阀组件（
DOOR LOCK S.V. ASM)
40154361
①
A
7-10
