Rev1.0
维修调整要领书

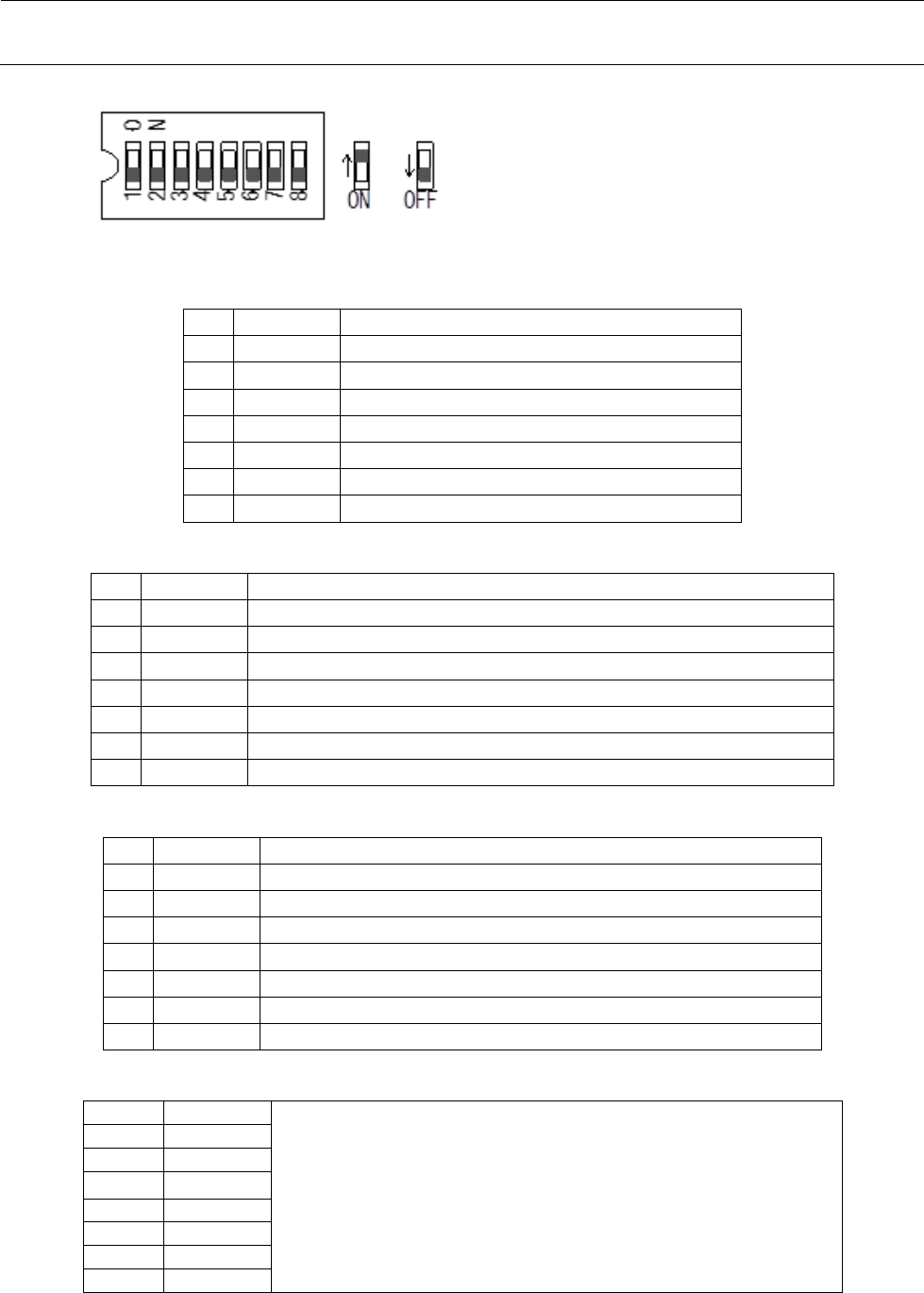

(2) 设定指拨开关
DIPSW 的 ON/OFF
DIPSW1：备用
1
ON
机型判別
2
ON
机型判別
3
ON
机型判別
4
OFF
机型判別
5
OFF
写入
FLASH
引导程序（调试用）
6
OFF
強制下载程序
7
OFF
元件立碑检知
10.5
无效化
8
OFF
元件立碑检知
23.5
无效化
DIPSW2：设定规格
1
OFF
TR6/TR5
机型选择
ON:
TR6 OFF: TR5
2
OFF
D/S
机型选择
ON:
D
（
TR6D
、
TR5D
）
OFF: S
（
TR6S
、
TR5S）
3
选择语种
ON
：英语
OFF
：日本语
4
OFF
机型判別
5
OFF
写入 FLASH 引导程序（调试用）
6
OFF
強制下载程序
7
OFF
元件立碑检知 10.5 无效化
8
OFF
元件立碑检知 23.5 无效化
DIPSW3：设定选配件
1
ON
超低速
2
模式（标准）
2
元件用尽显示
BOX ON/OFF
3
ON
托盘误插入防止功能（标准）
4
OFF
检查传送（
TR-6
中使用）
5
OFF
传送部自动调整宽度（
TR-6
中使用）
6
OFF
可适用
EX
尺寸电路板（
TR-6
中使用）
7
ON
闪速存储卡启动模式
8
OFF
信号塔
2
指示灯（
TR-6
中使用）
DIPSW4：电路板图面和功能的修订版
1
P_REV0
2
P_REV1
3
P_REV2
4
P_REV3
在电路板的出厂阶段已设定好，所以不需要改变。
5
P_REV0
6
P_REV1
7
P_REV2
8
P_REV3
3-10
Rev1.0
维修调整要领书
DIPSW5：备用
1
RFID ON/OFF
※请确认装置的规格后再设定。
2
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
3
备用
4
备用
5
备用
6
备用
7
备用
8
ON
GX-10, RX-6
接続対応
ON/OFF
DIPSW6：备用
1
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
2
备用
3
备用
4
备用
5
备用
6
备用
7
备用
8
备用
DIPSW7：备用
1
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
2
备用
3
备用
4
备用
5
备用
6
备用
7
备用
8
备用
DIPSW8：备用
1
备用
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
2
备用
3
备用
4
备用
5
备用
6
备用
7
备用
8
备用
(3) 参数的初始化
按住 HOD 的“ONLINE”按 钮和“ ← ”按 钮并同时启动装置，将成为 EEPROM Default Set 模式。
＜参数初始化的流程＞
①
EEPROM Default set
按下
ENTER
。
②
EEPROM Default set Sure?
按下
ENTER
。
➂
EEPROM Writing
无操作地等待。
④
Power OFF
请断开电源。
3-11
Rev1.0
维修调整要领书
3-9. TRAY LED PCB
的更换（选项：元件用尽显示开关）
拆下 SW_BOX_8S①，取下 TRAY_LED_PCB②的螺母③。
更换电路板后，进行跨接设定。
要安装到 UPPER 侧时，设定为 W1 的 1～5，6～10，11～15。
要安装到 LOWER 侧时，设定为 W2 的 16～20，21～25，26～30。
品名
货号
②
TRAY LED (15) PCB ASM
40042218
1
2
3
