维修调整要领书
①
②
➂
SM6040892TN x 2
力矩
3.7N
・
m
电动机组件
连接用螺丝为 SL6041292TN×4
联轴节
轴的旋紧用螺丝的
力矩为 7N・m

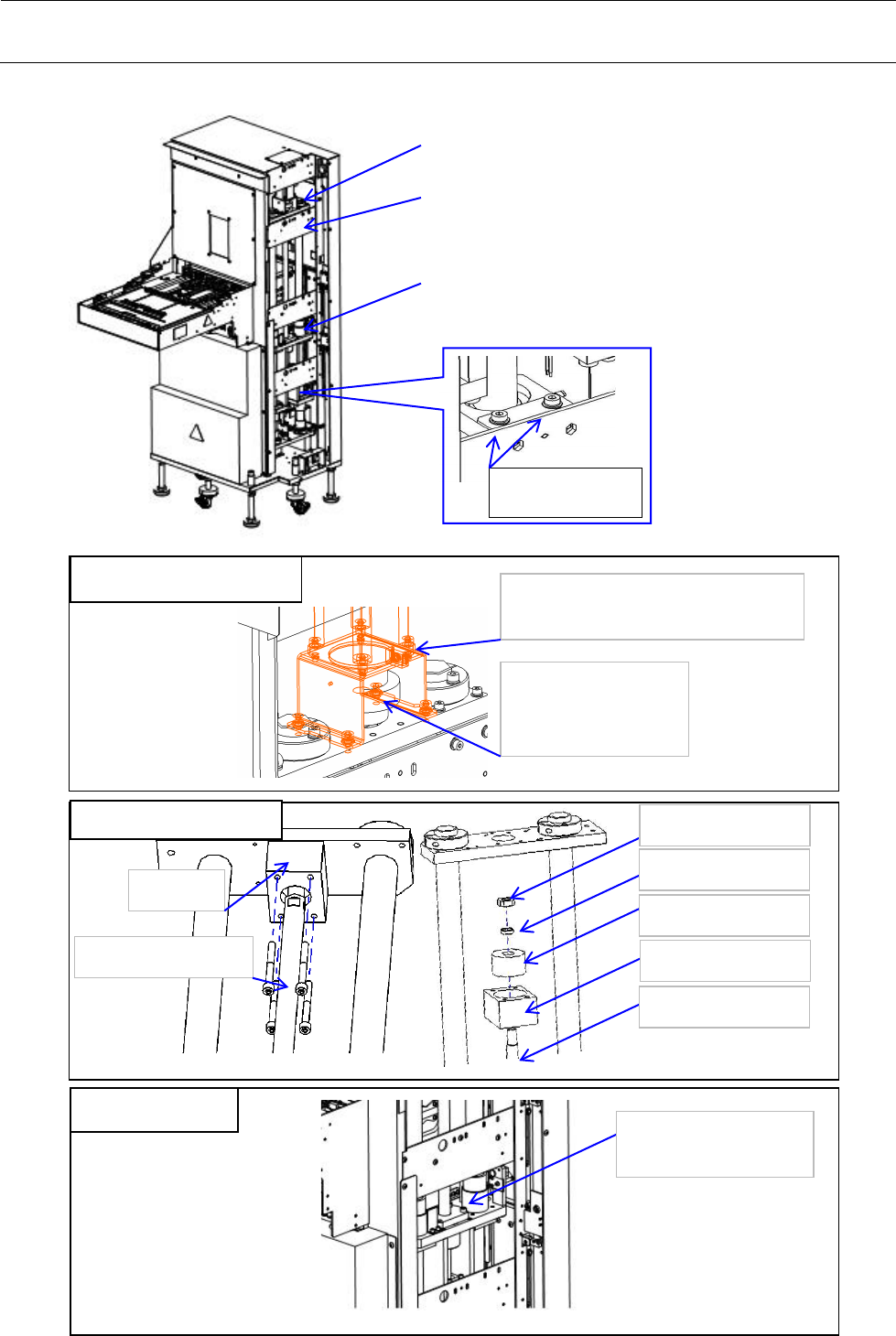

①电动机、联轴节周围
锁定螺母
SL6065002TP×4
轴承架
②滚珠螺杆前端周围
上侧轴环（薄）
轴承
轴承架
下侧轴环（厚）
SM6062502TN×4
力矩 8N・m
③滚珠螺杆螺母
11-3
