Rev 1.0 维修调整要领书 1- 2. 电压规格的确认 额定标牌的 Volts 栏中刻印的值即是本机中设定的电压规格。 请确认是否已设定为与出货对象国电压相同的值。 使用的电压有差异时必须切换电压。 拆下 ① FRONT COVER B 可看到电压切换用的端子台。 只要切换 ② 的线束，即可切換电压规格。 额定标牌 200 上有 刻印时 就是 200V 规格 1 2 1-2
Rev1.0
维修调整要领书
1.
设置方法
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
1-1.
运输用金属固定角板的拆卸
1) 请拆下带有包装胶带和货签 A 的金属固定角板 FIX Y 5S。
Y 装置滑架部
金属固定角板
FIX Y
5S
货签
A
1-1
Rev1.0
维修调整要领书
1-2.

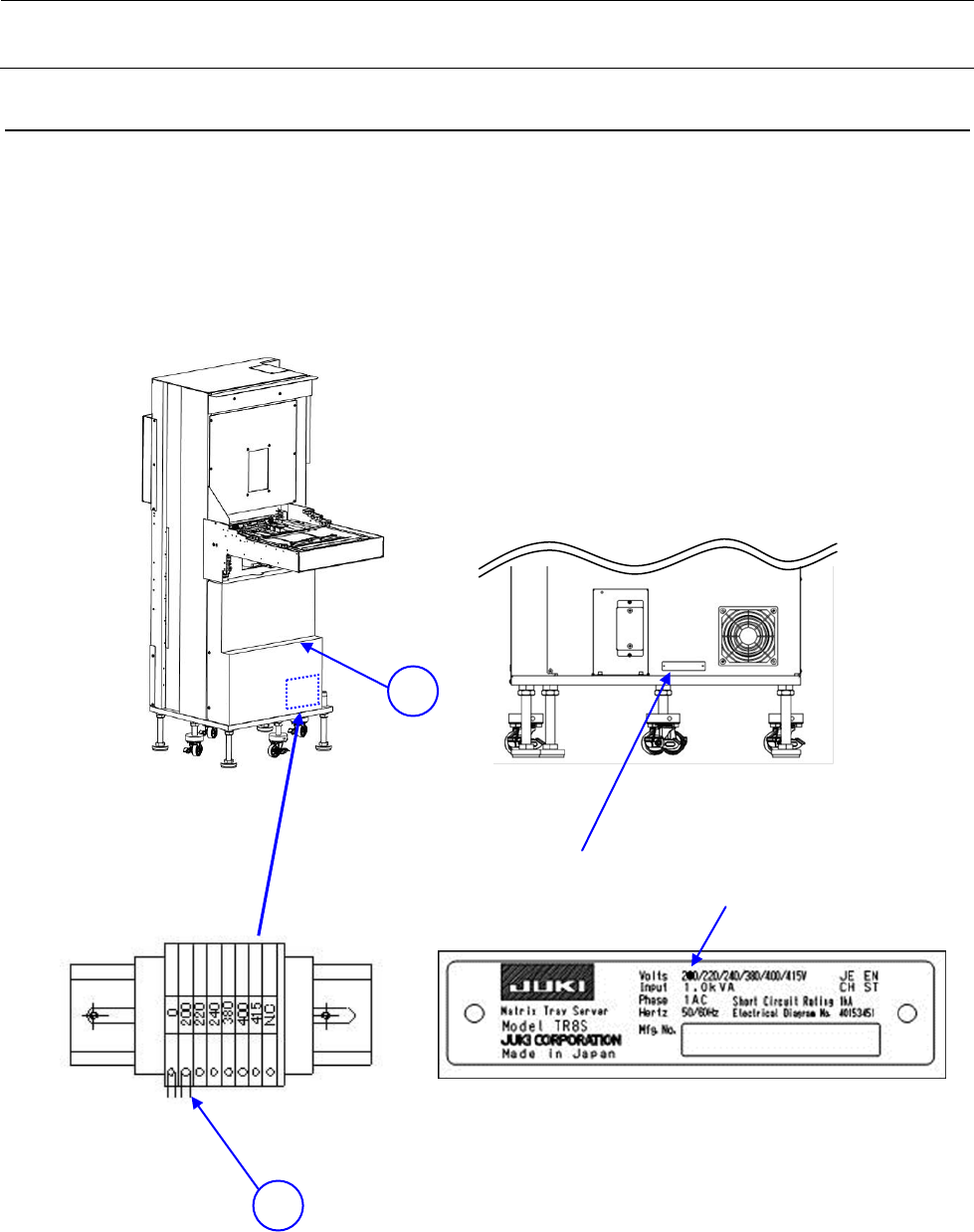

电压规格的确认
额定标牌的 Volts 栏中刻印的值即是本机中设定的电压规格。
请确认是否已设定为与出货对象国电压相同的值。
使用的电压有差异时必须切换电压。
拆下①FRONT COVER B 可看到电压切换用的端子台。
只要切换②的线束，即可切換电压规格。
额定标牌
200
上有刻印时就是
200V
规格
1
2
1-2
Rev1.0
维修调整要领书
1-3.
贴片机的设置
1-3-1. RX-6
的设置
将 TR8S 与 RX-6 连接时，请确认已满足以下条件中的一个。
・ 属于后侧固定台架规格。
・ 已经进行了后侧台架上安装 TR8S 用的改造。
※ 属于更换台车规格的后侧台架上不能设置。
注意
・ 请切断电源，确认完全停止之后再进行作业。
・ 当 TR8S 已从贴片机上卸下时，请把从贴片机侧拆下的零件先安装
好之后再使用。绝对不要在零件拆下不复原的状态下使用。

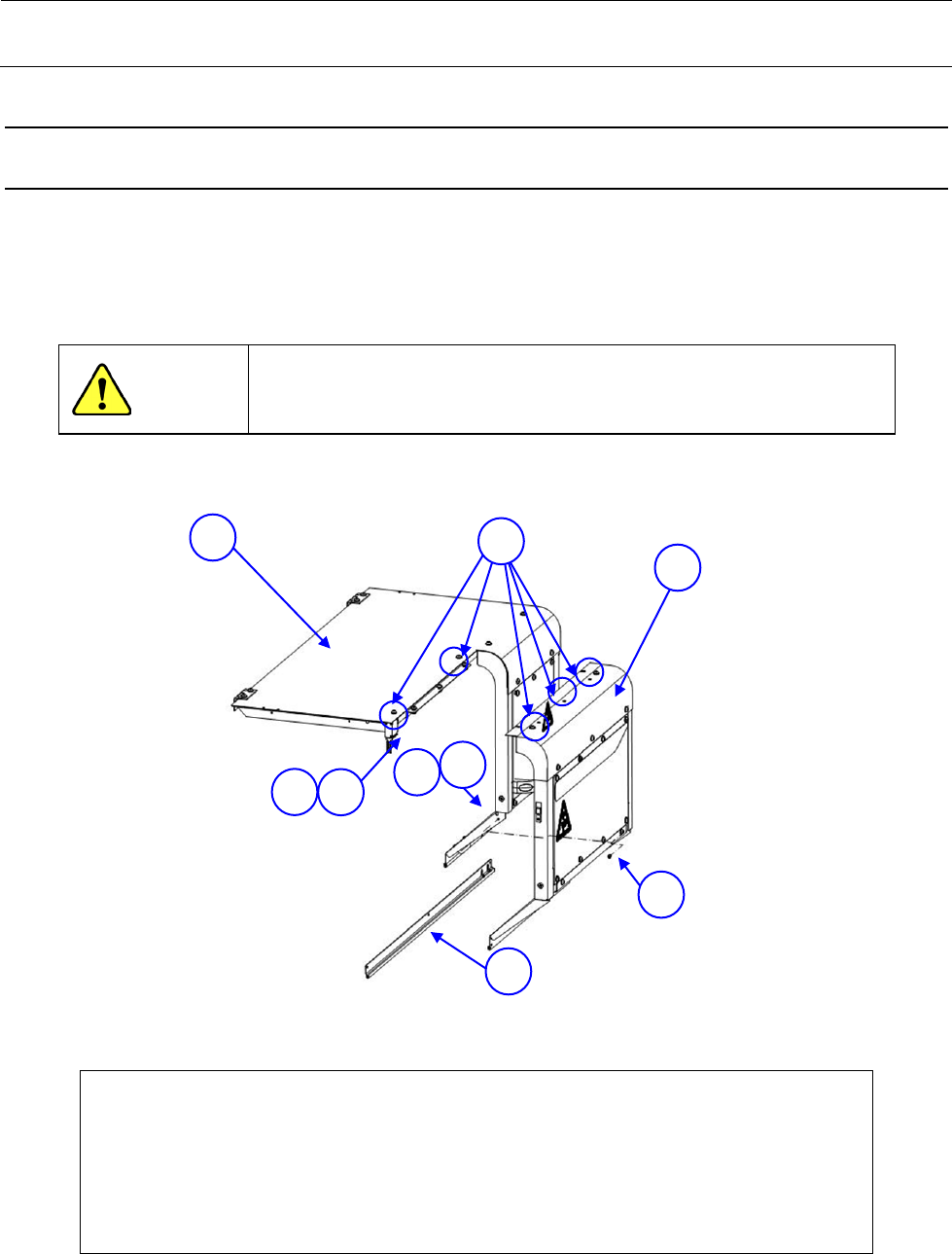

从后侧安全护罩①上拆下左半部③零件。拆下的零件、螺丝请保管好不要丢失。
零件名
①安全护罩R组件_B
②SL3061232TN SCREW M6 L=12
③安全护罩R组件_A
④SL6040692TN SCREW M4 L=6
⑤护罩护板
R
组件
⑥40154745 CONNECT_PLATE_B
⑦SL6040692TN SCREW M4 L=6
⑧40132490 SC_CUSHION
⑨40154712 EDGE_CUSHION_HALF_B
RX-6
后侧
1
7
2
3
5
9
8
6
4
1-3
