Rev 1.0 维修调整要领书 1- 8. TR8S 的从新设置 由于维护作业等原因要将 TR8S 先从贴片机卸下，再次设置到同一贴片机时，请进行以下的作业。 再者，当设置场所已改变时，要进行常规的设置。 1-8- 1. 卸下 ・ 请在调节器固定的情况下设置脚轮。 如移动过调节器，必须再次进行水平调整作业。 ・ 请将 TR8S 从装置中拔出，注意不要与各部分接触而造成损坏。 1-8- 2. 从新 设 置到 RX -6 把 TR8S 主体…
Rev1.0
维修调整要领书

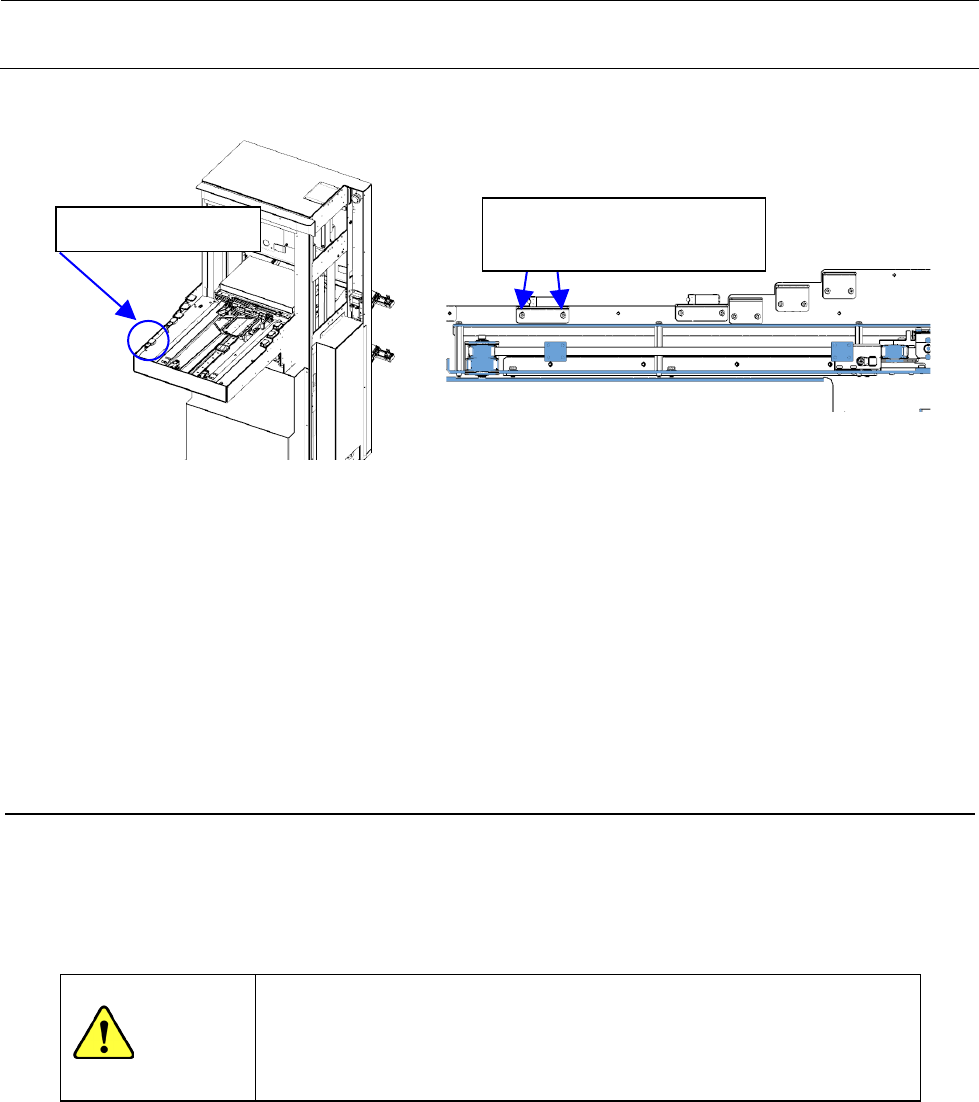

发生错误检知、未检知时，请从新调整 TR8S 侧传送带浮起传感器的高度。
操作顺序
① 请打开 ETF8S 的供料器压盖，向后侧 1 号、7 号、14 号通道插入。
② 当不能检测到供料器压盖打开时，将 TR8S 侧的传送带浮起传感器渐渐地降低到可检测到的位置。
③ 将 ETF8D 插入到后侧 1 号、7 号、14 号通道，拔出时根据轨道的间隙程度揺动供料器。
④ 如果检知错误，请把 TR8S 侧的传送带浮起传感器渐渐地抬高到到检知不出错的位置。
⑤ 请再次进行①的操作，确认可检知供料器压盖的打开。
一般只进行①和③，当发生从新调整后，②、④、⑤的操作也要进行。
最后，请进行“MTS 组装位置偏差”的设定。
1-7. TR8S
的卸下方法
① 停止 RX-6 的动作。
② 设置脚轮，使调节器脚高于设置面。
③ 请慢慢地拉出 TR8S，避免与 RX-6 内部零件接触造成损坏。
④ 请暂且关闭主体空气阀门，拔出通信电缆、电源电缆、空气管子。
警告
把TR8S从RX-6中拆下后，务必要把分离的安全护罩部件、气弹簧、护
罩限动器安装好。
如在安全护罩开口部打开的情况下运作RX-6，则当手或身体误入运转
中的装置里面时，会导致重大事故。
传送带浮起传感器
调整时，稍微松开螺丝，
一点一点地进行高度调整。
1-13
Rev1.0
维修调整要领书
1-8. TR8S
的从新设置
由于维护作业等原因要将 TR8S 先从贴片机卸下，再次设置到同一贴片机时，请进行以下的作业。
再者，当设置场所已改变时，要进行常规的设置。
1-8-1.
卸下
・ 请在调节器固定的情况下设置脚轮。
如移动过调节器，必须再次进行水平调整作业。
・ 请将 TR8S 从装置中拔出，注意不要与各部分接触而造成损坏。
1-8-2.
从新设置到
RX-6
把 TR8S 主体安装到 RX-6 上。
此时，

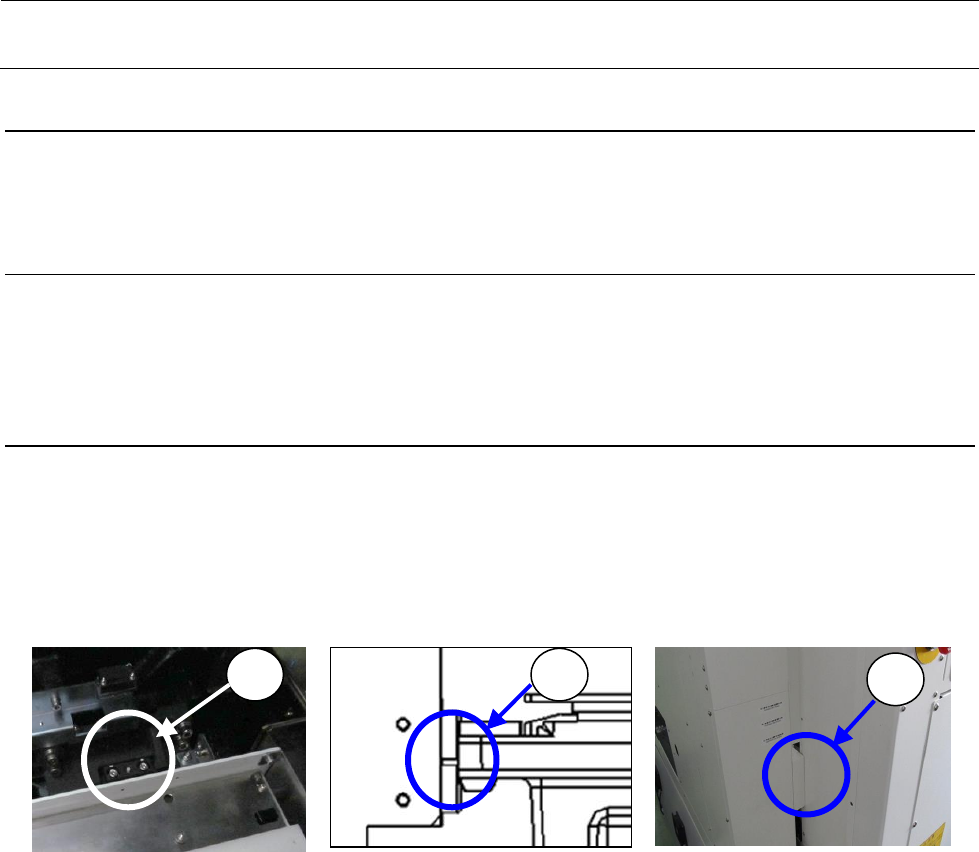

① 将 TR8S Y 轴装置的橡皮限动器抵住 RX-6 的台架标记铸件。
② 使 TR8S 主体限动器抵住 RX-6 的台架底座。
③ 使 TR8S 框架的橡皮限动器抵住 RX-6 的护罩。
在操作过程中要随时检查是否确实地抵触到以上的 3 个部位。
安装后将贴片机与电源电缆、通信电缆、空气管子连接。
将 TR8S 的断路器置于 ON，接通贴片机的电源，进行 RX-6 与 TR8S 的通信。
升高 4 个脚轮，设置 4 个调节器。
请拉出托盘座板，以主体的 HMS 确认离托盘座板上的高度为 -9mm±0.1mm
且水平仪在±4 刻度以内。
如果高度或水平不正确，请兼用水平仪进行调节器高度的从新调整。
1
2
3
1-14
Rev1.0
维修调整要领书
1-9. FG
线的安装（仅适用于
EN
规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
<TR8S
侧
>
请用TR8S附属的螺丝固定到位于电源电缆插入口上的M4分接头上。
FG
线固定位置
M4
分接头
电源电缆插入口
<
贴片机侧
>
请取下电源电缆插入口的一个螺丝，与FG线一起旋紧。
电源电缆插入口
FG
线固定位置
1-15
