Rev 1.0 维修调整要领书 4- 15 - 4. IS 天线用位置传感器的更换（ IS ：选配） 更 换时 ， 请以调试模式的“ Z JOG ”移动 Z 轴，将传感器移到容易更换的位置。 更换 后，以调试模式 进行 初始化 时 ，请确 认传感器是否已被 DOG 切断。 品名 货号 ① IS 天线用 S 位置传感器 HD002230000 ② IS 天线用 M 位置传感器 HD002230000 ① RFID_Z_SENSOR_DOG…
Rev1.0
维修调整要领书
4-15-3.
天线和接头的确认
安装下部天线后，请用 M4 内六角螺栓将传感器托架固定在框架上。
此时，天线要组装得尽量与带接头的叠盘箱平行。上下层都安装好天线后，请把 Z 轴上下移动，确认
叠盘箱的接头与天线没有干渉。
并且，还要确认不会因叠盘箱装置内托盘的自然松动而造成干渉。
天线阵列组件
接头
4-17
Rev1.0
维修调整要领书
4-15-4. IS
天线用位置传感器的更换（
IS
：选配）
更换时，请以调试模式的“Z JOG”移动 Z 轴，将传感器移到容易更换的位置。
更换后，以调试模式进行初始化时，请确认传感器是否已被 DOG 切断。
品名
货号
①
IS
天线用
S
位置传感器
HD002230000
②
IS
天线用
M
位置传感器
HD002230000
①
RFID_Z_SENSOR_DOG
M4
内六角螺栓
4-18
Rev1.0
维修调整要领书
5.
电动机的更换及调整

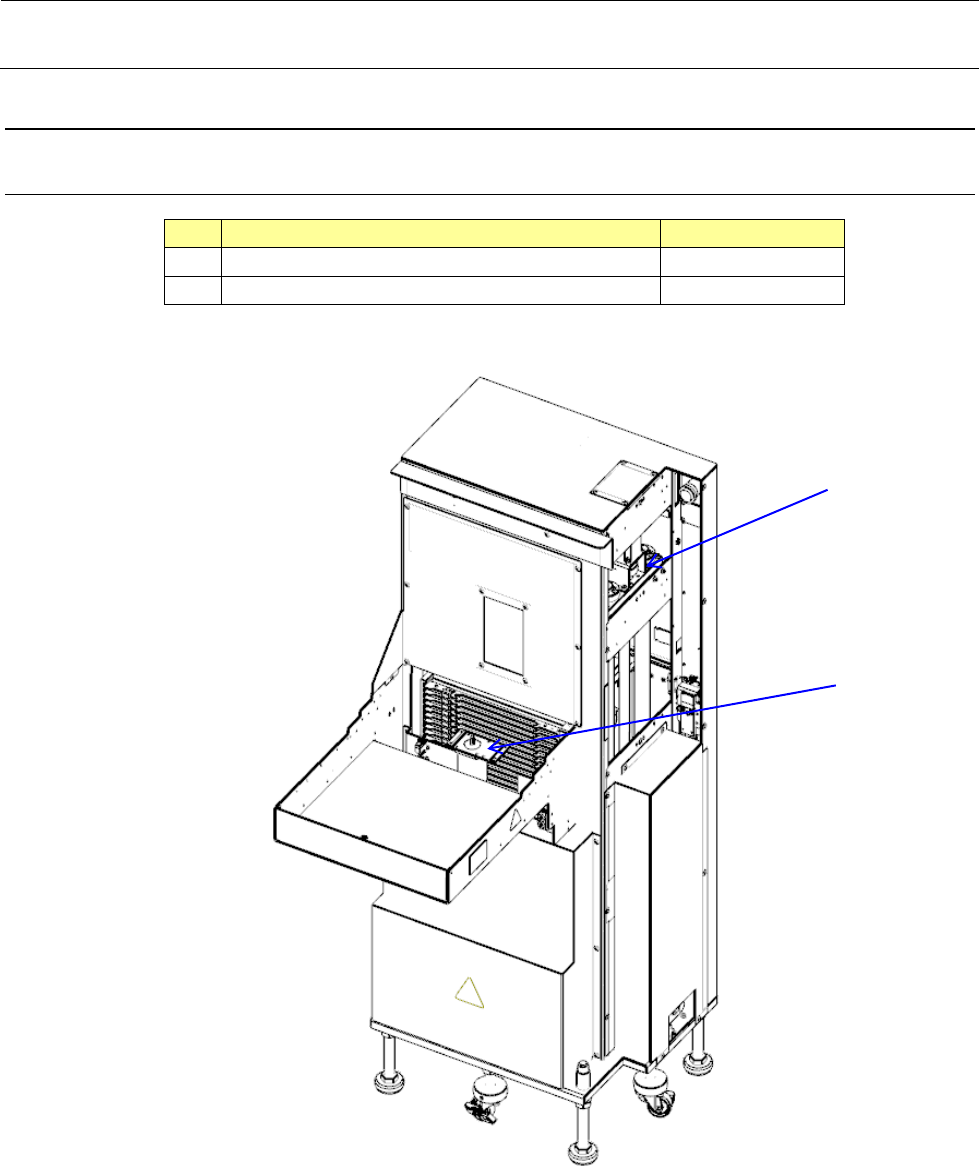

5-1.
电动机配置图
品名
货号
①
Z
电动机
40045703
②
Y
电动机
40045060
①
②
5-1
