TR8S_维修调整.pdf - 第33页
Rev 1.0 维修调整要领书 3- 7. Y 装置风扇电动机的更换 请取下 A 的 2 个螺丝，把风扇电动机 ① 连同托架一起卸下，更换风扇电动机 ① 。 品名 货号 ① FAN MOTOR (Y MOTOR) ASM 40049579 A 1 3-8
Rev1.0
维修调整要领书
3-6.
风扇电动机的更换
请卸下 REAR_COVER_B，更换风扇电动机。
品名
货号
④
AC FAN MOTOR ASM
40155280
4
3-7
Rev1.0
维修调整要领书

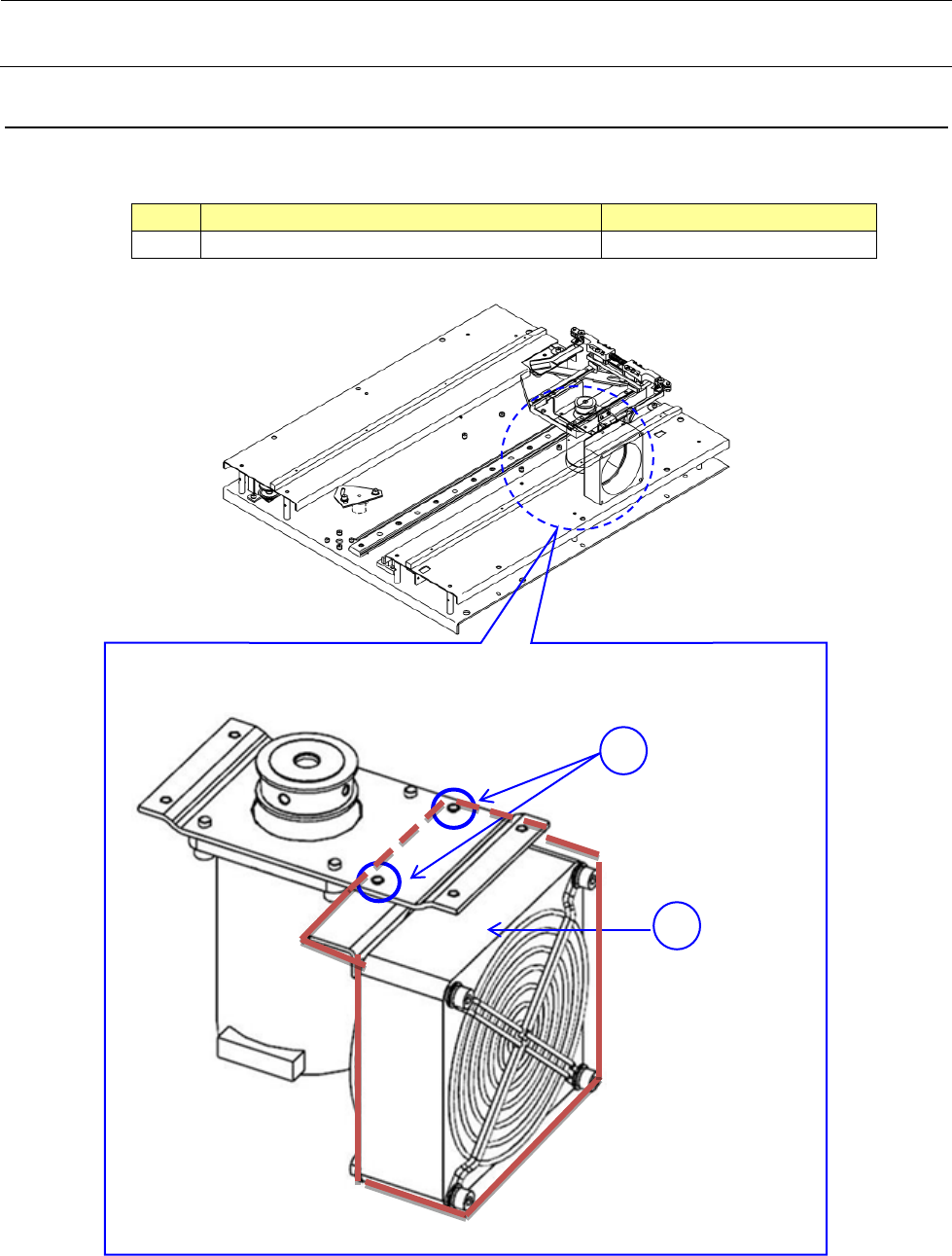

3-7. Y
装置风扇电动机的更换
请取下 A 的 2 个螺丝，把风扇电动机①连同托架一起卸下，更换风扇电动机①。
品名
货号
①
FAN MOTOR (Y MOTOR) ASM
40049579
A
1
3-8
Rev1.0
维修调整要领书
3-8. MAIN
电路板的更换
1. 请拆下 SIDE_SUPPORT_COVER，更换 MAIN 电路板。
2. 更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。

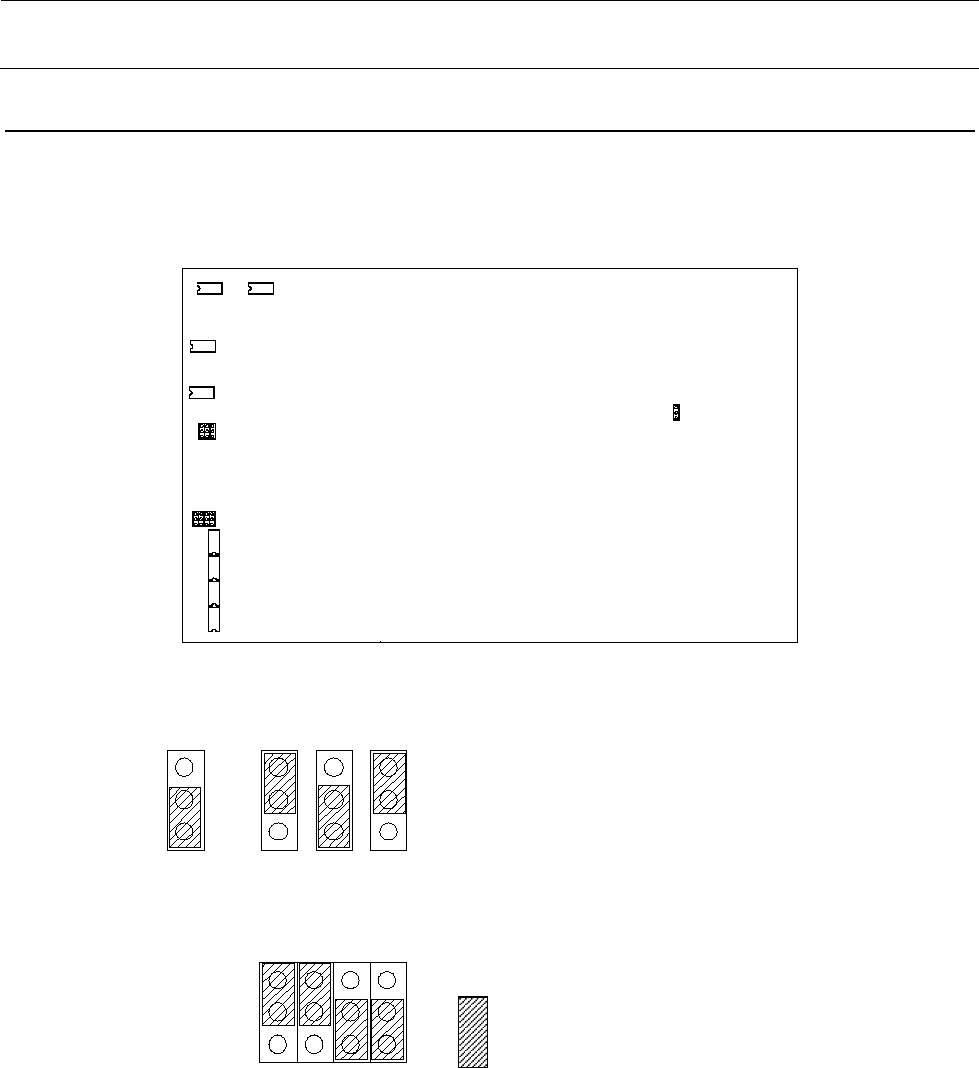

电路板上的 DIPSW 平面图
(1) 设定跨接
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
DIPSW7 DIPSW6
DIPSW1
DIPSW8
W1,W3,W4
W5
DIPSW2
DIPSW3
DIPSW4
DIPWS5
W2
：插入部位
3-9
