Windows XP Unattended Setup DVD V4.2 11/2015 Edition

7 Installation

Hinweis:

Während der Installation können Sie mit Next oder Back zwischen den einzelnen Dialogen

navigieren.

7.1 Hardware- spezifische Anforderungen und Restriktionen

7.1.1 SIMATIC Box PC 627

→ Stellen Sie sicher, dass die geeignete BIOS Version mit den dazugehörigen BIOS Einstellungen verwendet

wird, welche auf CDs ausgeliefert werden. Die minimale BIOS Version ist V05.01.09.

→ Stellen Sie sicher, dass die BIOS Einstellungen “Installed O/S” auf “WinXP/2000” und “SATA Controller

Mode” auf “Compatible” gestellt sind, damit die Betriebssystem Installation funktioniert.

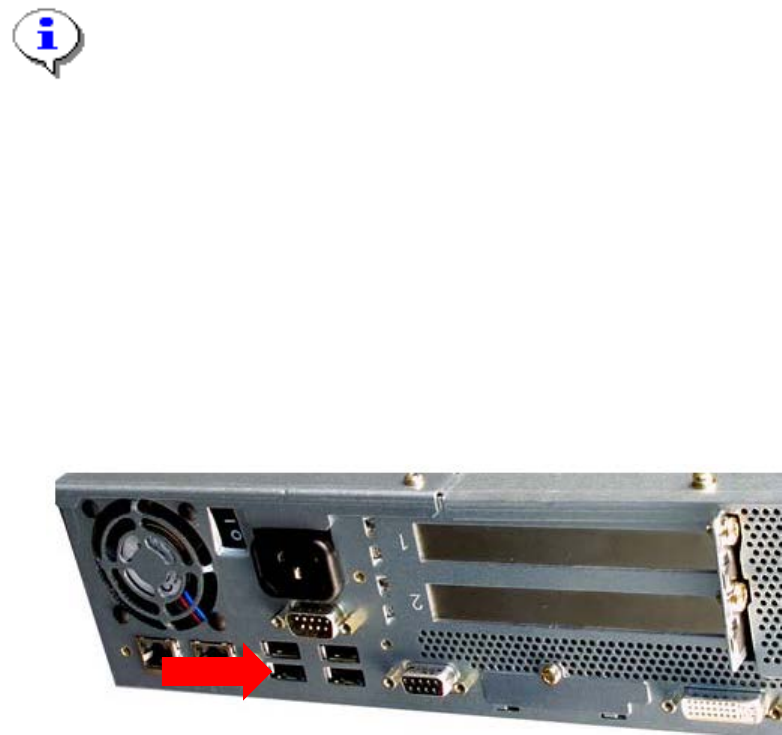

→ Stellen Sie sicher, dass Ihr USB Hub wie im folgenden Bild dargestellt, an Port 0 angeschlossen ist.

Dadurch werden System-Abstürze vermieden.

7.1.2 SIMATIC BoxPC 827B

Sie müssen sicherstellen, dass alle USB Geräte an den richtigen Ports angeschlossen sind. Ist dies nicht

der Fall, so bleibt die Installationsroutine während der Aktion „Installing Windows“ stehen.

Die USB Geräte müssen an einem bestimmten USB Port am BoxPC angeschlossen werden: An den

linken USB Ports die Touch Screens, an den rechten die Tastaturen.

Siehe hierzu das folgende Bild.

Port 0

Windows XP Unattended Setup DVD V4.2 11/2015 Edition

7.1.3 Esprimo E 900

Der PC Esprimo E 900 hat die folgenden Anschlüsse:

Legende:

1: Strom Anschlüsse (PC + Monitor)

2: USB 2.0 Anschlüsse

3: PS/2 Anschlüsse für Tastatur (violett) und Maus (grün)

4: Monitor Anschluss (DVI)

Hinweis:

Falls Sie einen VGA Monitor anschließen müssen, müssen Sie den mitgelieferten Adapter

verwenden, wie im obigen Bild ersichtlich.

5: Serieller Anschluss (bordseitig)

6: Netzwerk Anschluss für das SIPLACE LAN (bordseitig)

Hinweis:

Dieser PC besitzt standardmäßig nur einen Netzwerkanschluss. Falls Sie einen weiteren LAN

Anschluss benötigen, müssen Sie eine Erweiterungskarte nachträglich einbauen.

7: USB 3.0 Anschluss

8: Anschluss für das mitgelieferte serielle Y- Kabel. Damit ist es möglich, zwei zusätzliche serielle Geräte

anzuschließen.
