Windows XP Unattended Setup DVD V4.2 11/2015 Edition
72
7.1.3 Esprimo E 900
Der PC Esprimo E 900 hat die folgenden Anschlüsse:
Legende:
1: Strom Anschlüsse (PC + Monitor)
2: USB 2.0 Anschlüsse
3: PS/2 Anschlüsse für Tastatur (violett) und Maus (grün)
4: Monitor Anschluss (DVI)
Hinweis:
Falls Sie einen VGA Monitor anschließen müssen, müssen Sie den mitgelieferten Adapter
verwenden, wie im obigen Bild ersichtlich.
5: Serieller Anschluss (bordseitig)
6: Netzwerk Anschluss für das SIPLACE LAN (bordseitig)
Hinweis:
Dieser PC besitzt standardmäßig nur einen Netzwerkanschluss. Falls Sie einen weiteren LAN
Anschluss benötigen, müssen Sie eine Erweiterungskarte nachträglich einbauen.
7: USB 3.0 Anschluss
8: Anschluss für das mitgelieferte serielle Y- Kabel. Damit ist es möglich, zwei zusätzliche serielle Geräte
anzuschließen.
1
2
3
4
5
6
7
8
Windows XP Unattended Setup DVD V4.2 11/2015 Edition
73
Bevor Sie mit der Installation beginnen, müssen Sie BIOS- Einstellungen des Rechners
ändern/überprüfen.

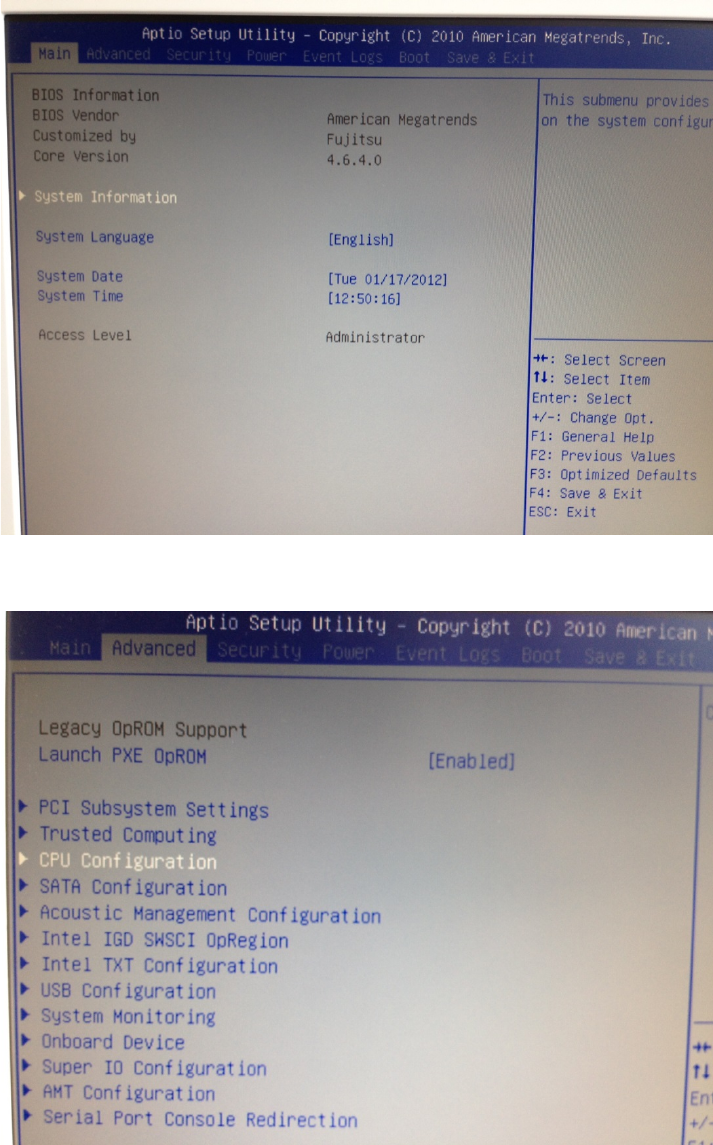

→ Schalten Sie den Rechner ein und drücken Sie F2 während des Boot- Vorgangs.
→ Wählen Sie mit der Cursor- Rechts- Taste den Eintrag “Advanced” aus.
→ Wählen Sie mit der Cursor- Nach- Unten- Taste den Eintrag “CPU Configuration” aus.
→ Drücken Sie die ENTER Taste.
Windows XP Unattended Setup DVD V4.2 11/2015 Edition
74

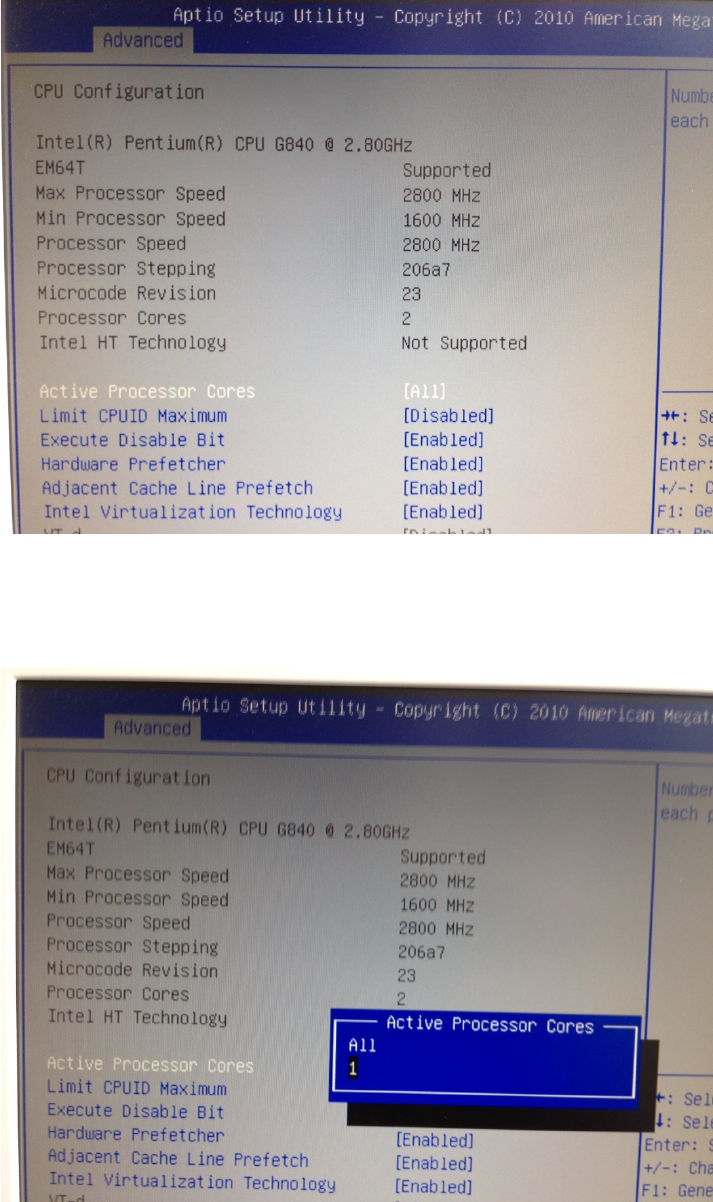

→ Stellen Sie sicher, dass der Eintrag “Active Processor Cores” ausgewählt ist und betätigen Sie die ENTER
Taste um den Eintrag zu ändern.
→ Wählen Sie die Einstellung “1” und betätigen Sie die ENTER Taste.
Danach sollte das Fenster folgendermaßen aussehen.
