3-39 3 3.2. 3 스 풀 ( 진공 전 환 부 ) 의 청소와 급유 RS 헤 드 에 는 , 각 헤 드 에 있 는 스 풀 의 상하 이 동 에 의 해 진 공 / 블 로 우 의 전 환을 합 니 다 . 약 3 개 월 을 기 준 으로 이 스 풀 의 청 소 및 급 유를 실 시 할 필 요가 있 습 니 다 . 스 풀 의 급 유 에 는 전 용 구 리 스 ( 스 풀용 구리 스 G R EASE 30 G K …
3-38
3
5
헤드에 지그를 장착합니다 .
우측 그림과 같이 지그의 구리스 도포면을 위로해
서 , 지그를 RS 헤드의 안쪽까지 삽입합니다 .
573E4-N9-00
6
구리스를 스며들게 합니다 .
1. 지그를 두 번 정도 돌립니다 .
2. 지그를 떼어내고 , R 기어를 손으로 돌려서
구리스를 스며들게 합니다 .
n
요점
R 기어를 돌리면 샤프트가 돌아가므로 , 반드시 육안으로 확인
하면서 작업해 주십시오 .
573E5-N9-00
7
재차 구리스를 도포합니다 .
Step3~6 을 추가해서 다시 한 번 더 구리스를
도포합니다 . 구리스가 샤프트 선단부 전체에 도포
되어 있는지 육안으로 확인합니다 .
8
구리스를 닦아냅니다 .
1. 면봉으로 샤프트의 단에 고여있는 구리스를
닦아냅니다 .
2. 확산판 등에 묻은 구리스를 닦기용 와이퍼 등
으로 닦습니다 .
3. 지그에 묻어 있는 구리스를 닦아내고 , 캡을
닫아서 보관합니다 .
573E6-N9-00
c
주의
에탄올 등의 용제는 확산판의 표면이 벗겨지는 원인이 되므로 ,
사용하지 마십시오 .
지그의 장착
Step 5
지그를 안쪽까지 삽입한다
구리스를 스며들게 한다
Step 6
R기어를 돌려서 구리스를
스며들게 한다
구리스 닦아내기
Step 8
샤프트의 단과 확산판 등에
묻어 있는 구리스를 닦아낸다
3-39
3
3.2.3 스풀 ( 진공 전환부 ) 의 청소와 급유
RS 헤드에는 , 각 헤드에 있는 스풀의 상하 이동에 의해 진공 / 블로우의 전환을 합니다 . 약 3 개월을 기준으로
이 스풀의 청소 및 급유를 실시할 필요가 있습니다.
스풀의 급유에는 전용 구리스 ( 스풀용 구리스 GREASE 30G KMB -M3854-00X) 가 필요합니다.
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
4. 작업하기 수월한 위치에 헤드 유닛을 이동시키고 , 사각건을 그 밑에 깔아 둡니다 .
2
스풀을 당겨서 뺍니다 .
우측 그림과 같이 스풀을 손으로 잡고 , 당겨서 빼
주십시오 .
57388-N9-00
n
요점
스풀이 빼기 힘든 위치에 있을 경우에는 , 전술의「RS 헤드 / 노
즐 샤프트의 하강방법」을 참조해서 로터리를 돌려 주십시오 .
또한 , R 축 기어를 손으로 돌려서 로터리 전체를 회전시키는
방법도 있습니다 .
c
주의
스풀은 완전히 당겨서 빼 주십시오 . 스풀을 빼는 도중에 로터리
를 돌리면 V 축 (Valve 축 / 스풀 상하축 ) 과 간섭할 우려가 있습
니다 .
3
스풀을 청소합니다 .
먼지가 나지 않는 종이 와이퍼로 , 스풀에 묻어
있는 오래된 구리스와 더러움을 닦아 주십시오 .
4
구리스를 도포합니다 .
보호장갑을 낀 손에 지정 구리스 ( 스풀전용 ) 를
묻혀서 엷고 균일하게 도포해 주십시오 .
57389-N9-00
5
스풀을 원상태로 끼웁니다 .
스풀을 원위치에 안쪽 끝까지 확실하게 끼워 주십
시오 .
c
주으
스풀은 안쪽 끝까지 확실하게 끼워 주십시오 . 끼우는 도중에
로터리를 돌리면 , V 축 (Valve 축 / 스풀 상하축 ) 과 간섭할 우려
가 있습니다 .
6
다른 스풀도 청소하고 급유합니다 .
1. 상기와 같은 요령 (Step2~5) 으로 다른 스풀
도 청소하고 급유해 주십시오 .
2. 작업이 완료되면 , 사각건을 정리합니다 .
Step 2
스풀을 당겨서 빼기
스풀
R축 기어
V(Valve)축
스풀의 구리스 도포
Step4
구리스 도포범위
스풀
3-40
3

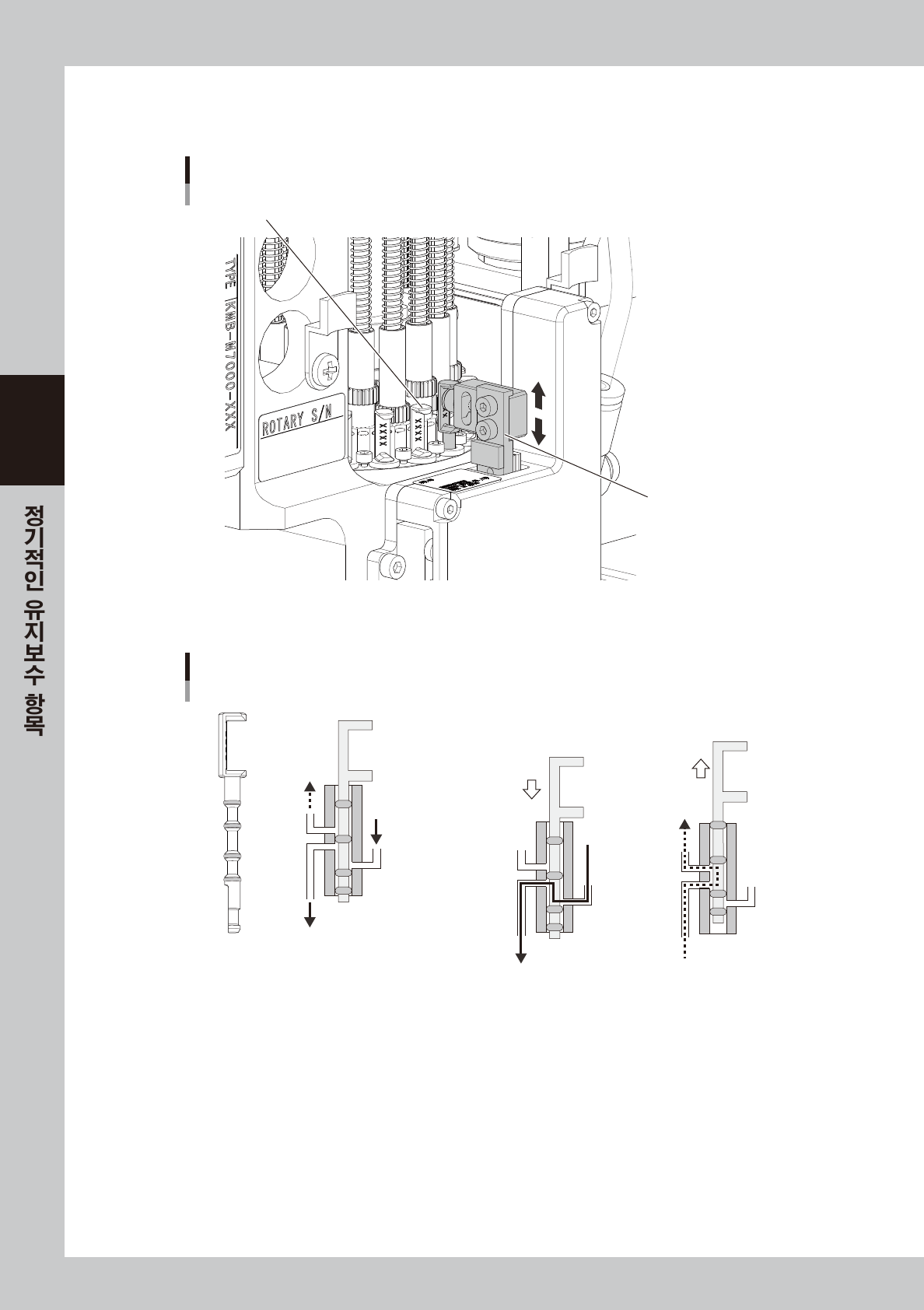

■ 스풀에 의한 진공 / 블로우의 전환에 대해서
RS 헤드유닛의 좌우에 있는 V 축을 위 아래로 동작시켜서 , 스풀을 상하로 이동시킵니다 .
V축으로 스풀의 상하동작
스풀
V축으로 스풀의 상하동작
573E7-N9-00
RS 헤드유닛은 , 각 헤드에 있는 스풀을 상하로 이동시켜서 진공 / 블로우의 전환을 합니다 .
스풀
노즐 샤프트로
블로우 (에어)
진공
<스풀 하강시>
<스풀 상승시>
진공
블로우 (에어)
573E8-N9-00
