1-13
1

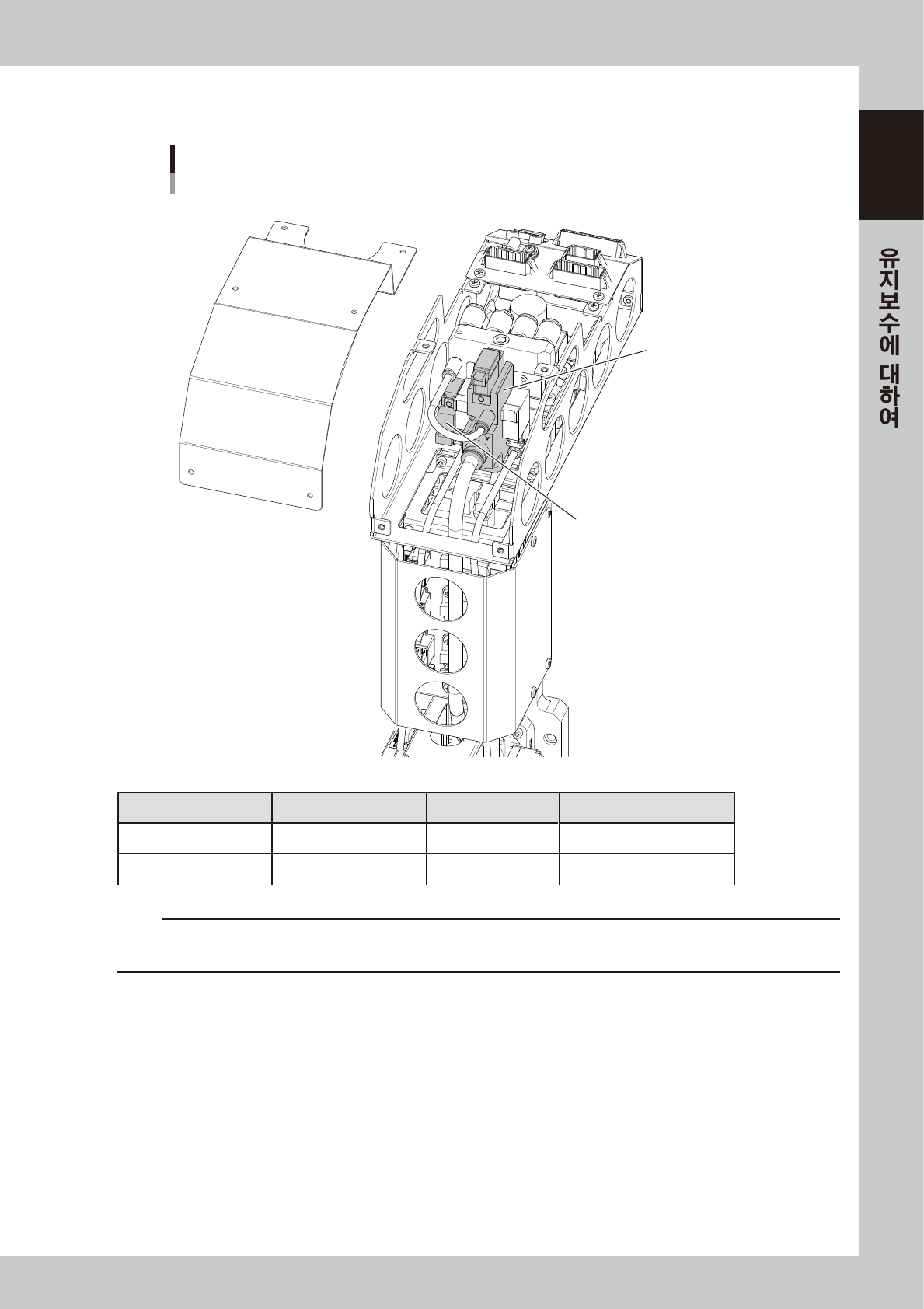

2.2.2 RS 헤드 유닛
교환부품
RS헤드 (커버를 탈착한 그림)
블로우 압력 전환밸브
진공전환 밸브
57108-N9-00
명칭 부품 명칭 부품 번호 비고
블로우 압력 전환밸브 VALVE KMB-M7053-00X
진공전환 밸브 VALVE KMB-M7052-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-14
1

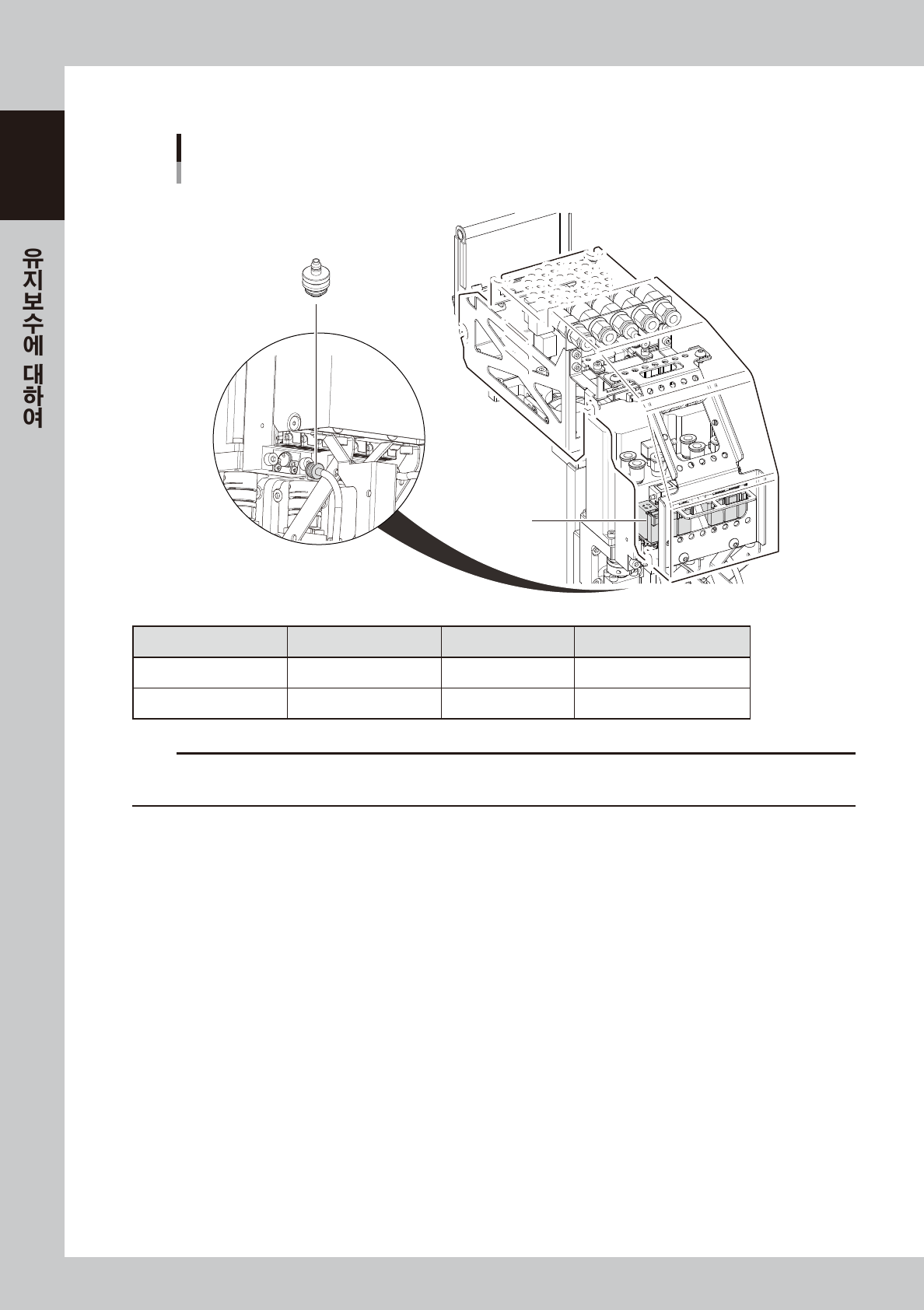

2.2.3 FL 헤드 유닛
교환부품
FL헤드 (커넥터, 에어호스를 분리한 그림)
전환 밸브
필터측 조인트
57109-N9-00
명칭 부품 명칭 부품 번호 비고
전환 밸브 VALVE KLF-M7153-00X
필터측 조인트 FILTER JOINT KLF-M7155-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-15
1
2.3 유지보수 공구
2.3.1 클리닝 툴
■ 클리닝 툴 ( 동봉품 )
RS헤드 배관용 브러시
클리닝 툴
동봉품
노즐청소 와이어
피더 플레이트 청소용 브러시
노즐선단 클리닝 테이프
57110-N9-10
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어 NEEDLE ASSY KV8-M8883-A0X
노즐선단 클리닝테이프 TAPE, CLEANER KGT-M8895-00X 양면 테이프
피더 플레이트 청소용 브러시 BRUSH, FEEDER KV7-M8880-20X
RS 헤드 배관용 브러시 BRUSH, SPLINE KMB-M3858-00X 5개
청소 브러시용 후크 HOOK KGA-M13B9-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
n
요점
노즐선단 클리닝 테이프 ( 양면 테이프 ) 는 노즐의 선단 청소에 사용합니다만 , 반드시 초음파 세척기 (옵션) 또는 IPA 로
노즐을 세척하고 나서 사용하여 주십시오 .
