3-6 3 1 .2.3 노즐 선단부 의 청소 노 즐선 단 의 다소 의 더 러 움은 , 동봉 되 어 있 는 「노 즐 선 단 클리 닝 테 이 프 」 로 제 거 할 수 가 있 습 니 다 . 초 음 파 세 척 기 ( 옵 션 ) 가 있 을 경 우에 는 , 초 음 파 세 척 기 로 노 즐을 세 정 한 후 에 , 노 즐 선 단 클리 닝 테 이 프 를 사 용 하 면 더 욱 효 과 적 입 니 다 . 다음 과…
3-5
3

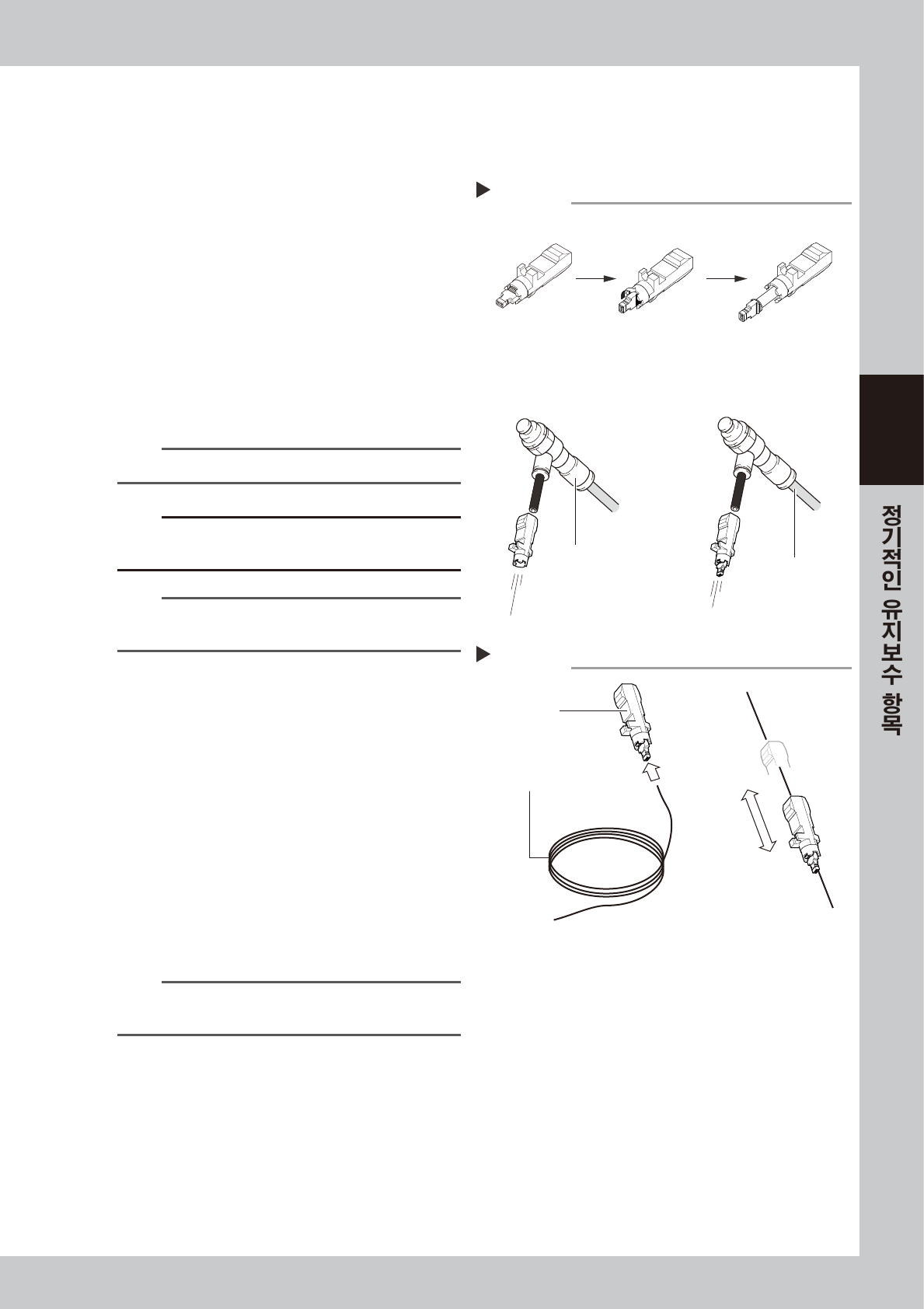

1.2.2 노즐 에어경로의 청소
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 , [ 노즐
STN 셔터 ] 버튼으로 노즐 스테이션의 셔터를
열어서 노즐을 탈착해 주십시오 .
2
에어 블로우 합니다 .
1. 노즐 선단을 탈착해서 노즐 장착쪽에서 블로우
합니다 .
2. 노즐 선단을 끼운 상태로 노즐 장착쪽에서 블
로우 합니다 .
57308-N9-00
n
요점
Type60X 계 노즐은 선단을 분리할 수 없습니다.
c
주의
노즐 선단을 탈착하면 내부의 스프링도 같이 빠지므로 , 분실하지
않도록 주의해 주십시오 .
n
요점
더러움이 심할 경우는 , 하기의 Step3, 4 를 실행하여 주십
시오 .
3
노즐 구멍을 청소합니다 .
1. 노즐구멍에 노즐청소용 와이어를 통과시킵니
다.
2. 우측 그림과 같이 노즐을 움직여서 청소합니
다.
57309-N9-00
4
에어 블로우 합니다 .
위에서 통과시킨 노즐 청소용 와이어를 빼고 , 노
즐 내부를 Step2 와 같이 에어블로우 툴로 불어
주십시오 .
5
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납위치에서 되돌려 주십시오 .
에어 블로우
Step 2
에어블로우 툴
(옵션)
선단을 누르면서
90도 돌린다
선단을 당겨서 뺀다
■ 선단부의 탈착
선단을 탈착해서 블로우
선단을 장착해서 블로우
에어튜브(오렌지색)
에어 공급부에
노즐 구멍의 청소
Step 3
노즐
노즐 청소용 와이어
3-6
3

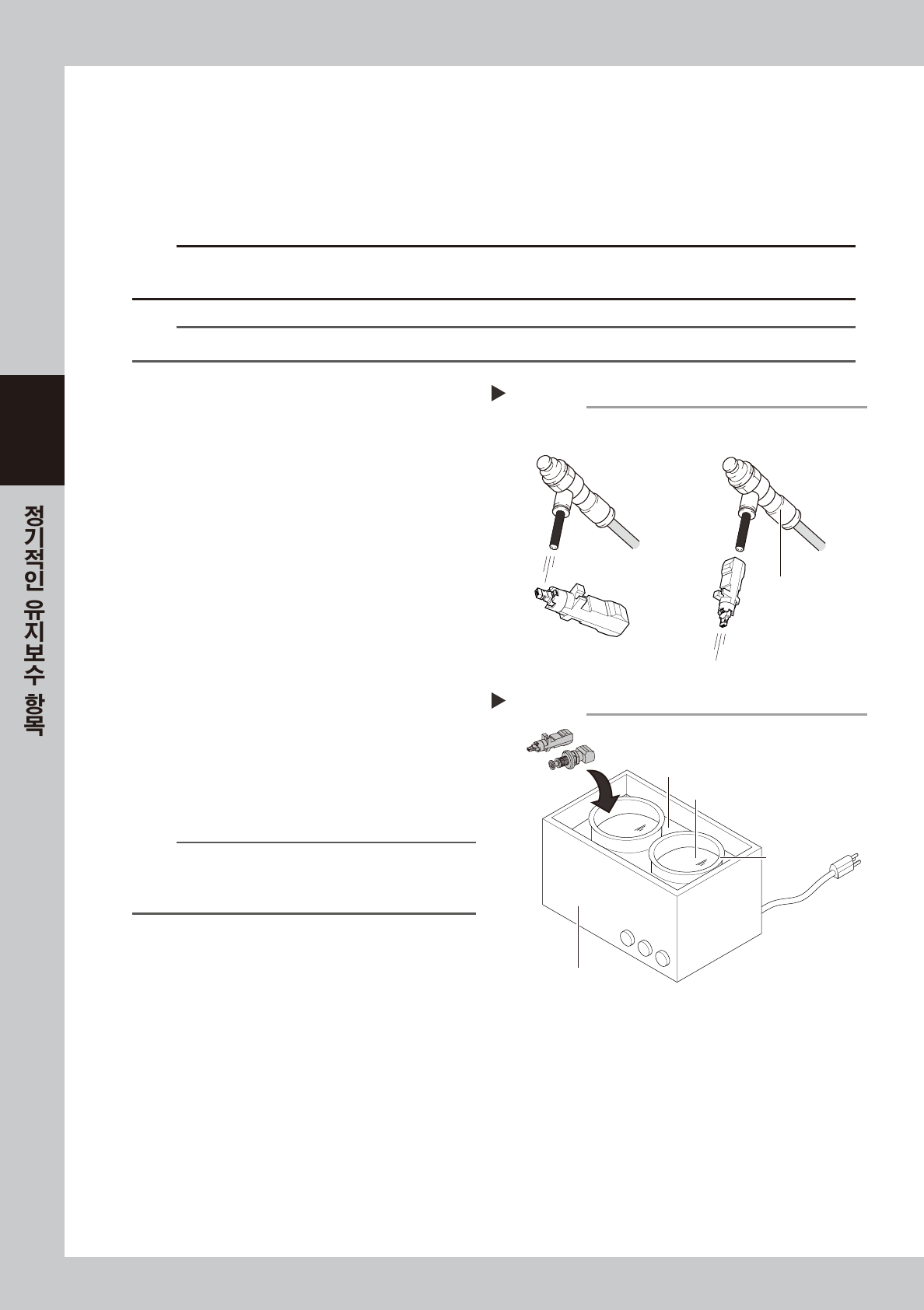

1.2.3 노즐 선단부의 청소
노즐선단의 다소의 더러움은, 동봉되어 있는「노즐선단 클리닝 테이프」로 제거할 수가 있습니다.
초음파 세척기 (옵션 ) 가 있을 경우에는 , 초음파 세척기로 노즐을 세정한 후에 , 노즐선단 클리닝 테이프를 사용
하면 더욱 효과적입니다.
다음과 같이, 초음파 세척기와 노즐선단 클리닝 테이프를 사용해서 노즐 선단부를 청소하는 방법에 대해서 설명
합니다 .
c
주의
클리닝 테이프는 , 폐사가 권장하는 클리닝 테이프 (TAPE, CLEANER:KGT-M8895-00X) 만 사용하십시오 .
다른 테이프는 점착 부분이 노즐에 부착되어서 실장 불량을 일으킬 우려가 있습니다 .
n
요점
클리닝 테이프의 사용 방법에 관한 상세한 내용은, 테이프에 동봉되어 있는 설명서를 참조해 주십시오 .
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어서 노즐을 탈착해 주십시오 .
2
노즐을 청소합니다 .
에어블로우 툴 ( 옵션 ) 로 노즐의 스프링부와 에어
경로내의 먼지 등을 제거합니다 .
573C4-N9-0 0
3
초음파 세척기로 노즐을 세정합니다 .
1. 초음파 세척기내의 용기 ( 비커 등 ) 에 노즐을
넣습니다 .
2. 용기에 노즐이 충분히 잠길때 까지 IPA 를
넣습니다 .
3. 초음파 세척기에 물을 넣습니다 .
4. 초음파 세척을 10 분정도 실행합니다 .
573C5-N9-00
n
요점
Type504A 노즐이나 Type507A 노즐 등을 초음파 세척기로
세정할 때에는 , O 링을 분리하고 노즐 자체만 세정해 주십시
오.
4
에어 블로우를 합니다 .
1. 초음파 세척기에서 노즐을 뺍니다 .
2. 노즐 전체를 에어 블로우해서 IPA 를 제거합니
다 . 노즐의 스프링부와 에어 경로는 중점적으
로 블로우 해 주십시오 .
에어 블로우
Step 2, 4
에어 블로우 툴(옵션)
■ 노즐 에어경로의 블로우
■ 노즐 스프링부의 블로우
초음파 세척기
Step 3
초음파 세척기
ビーカー
물을 넣는다
IPA를 넣는다
3-7
3
5
노즐 선단을 클리닝합니다 .
노즐선단 클리닝 테이프의 점착면에 노즐의 선단
을 수직으로 수차례 부착시켜서 더러움을 제거합
니다 .
573C6-N9-0 0
c
주의
노즐을 테이프에 부착시킨 상태에서 , 노즐을 돌리거나 기울리면
테이프의 점착면이 노즐에 부착될 우려가 있습니다 .
6
노즐 스프링부에 급유합니다 .
전술의「1.2.1 노즐 스프링부의 청소와 급유」를
참조해서 노즐의 스프링부에 급유해 주십시오 .
7
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납위치에 되돌려 주십시오 .
노즐선단 클리닝 테이프
Step 5
노즐선단 클리닝 테이프
점착면
노즐을 수직으로 부착시킨다
