2-4
2

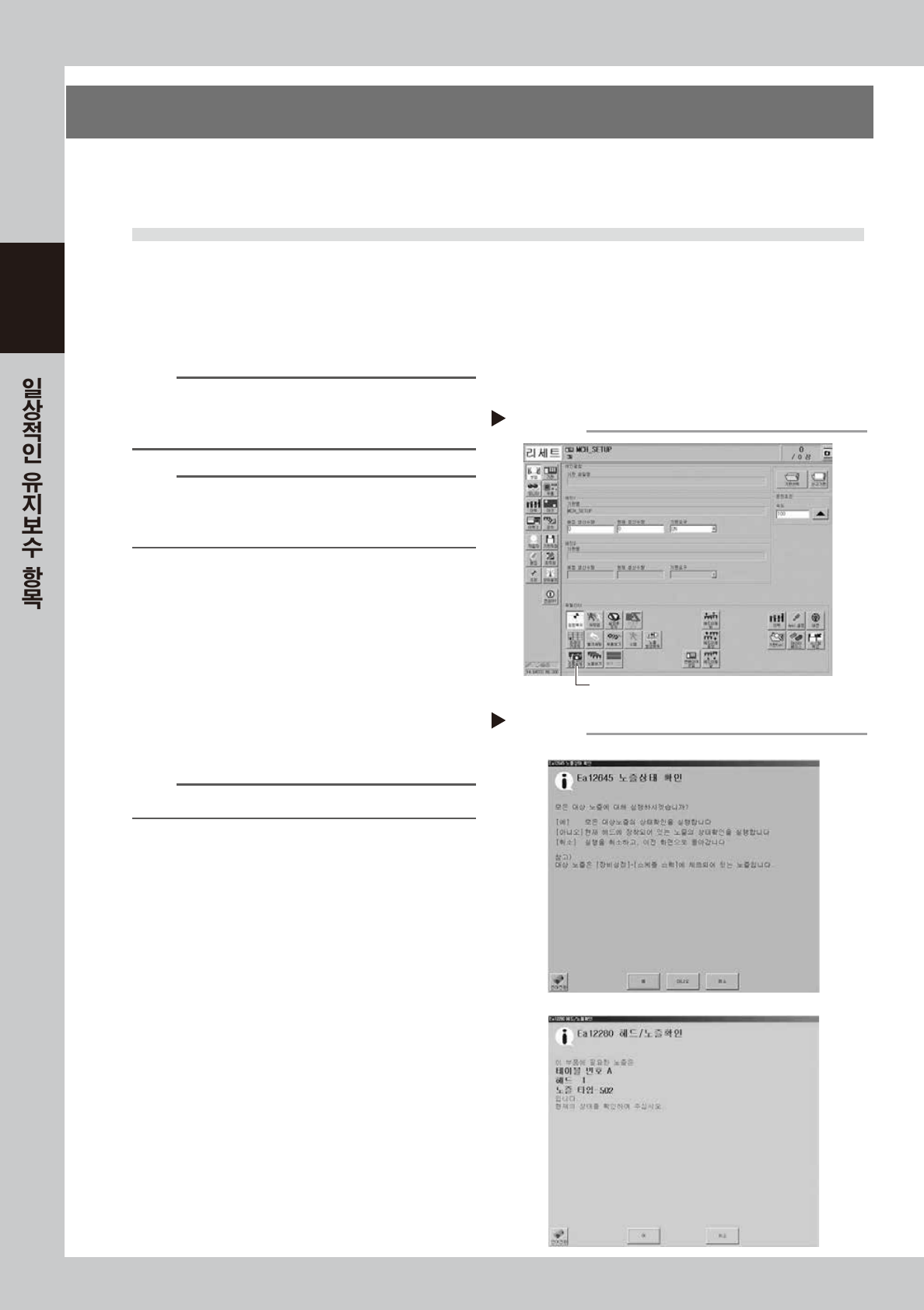

1. 노즐상태의 확인
노즐 선단에 솔더가 묻어 있거나 , 노즐구멍이 막혀 있으면 흡착에러와 인식에러가 발생하는 경우가 있습니다 .
이러한 트러블을 막기 위해 , 각 노즐을 정기적으로 점검해 주십시오 .
1.1 소프트웨어로 확인하기
■ 노즐오염의 확인방법 ([ 노즐선단오염 체크 ] 버튼을 사용 )
여기에서 설명하는「노즐오염」이란 , 노즐 선단에 솔더 등이 묻어서 빛이 나는 상태를 말하며 , 이로 인해 빛이 나는 부분
을 부품으로 잘못 인식해 버리는 원인이 됩니다 .「노즐선단 오염체크」는 , 부품이 없는 상태에서 노즐 선단을 카메라로 인
식함으로서 , 노즐의 오염 정도를 판단하는 기능입니다 .
또한 , RS 헤드의 경우는 멀티 카메라가 겸비되어 있는 장비에서만 실시 가능합니다 .
n
요점
「노즐선단 오염체크」는 노즐 중심부근의 빛의 반사를 인식
하는 기능이므로 , 해당 노즐은 501A 나 502A 등 선단이
작은 노즐이 대상이 됩니다 .
n
요점
노즐 사양은 장비에 따라 다르므로 , 추가설정이 필요할 경
우가 있습니다 . 상세한 설정에 관해서는 , 야마하로 문의해
주십시오 .
1
노즐을 교환합니다 .
노즐 스테이션이 없을 경우는 , 다음과 같이 수동
으로 노즐을 교환해 주십시오 .
1. 「셋업」화면의 [ 노즐보기 ] 버튼을 눌러서 ,
생산에 사용할 노즐을 확인합니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 생산에 사용할 노즐을 헤드에 장착합니다 .
4. 커버를 닫고 , 비상정지 상태를 해제합니다 .
n
요점
노즐 스테이션이 있을 경우, Step1 은 생략합니다 .
2
[ 노즐선단 오염체크 ] 버튼을 누릅니다 .
「셋업」화면의 [ 노즐선단 오염체크 ] 버튼을 눌러
주십시오 .
58200-N9-00
3
실행할 내용을 선택합니다 .
메시지 내용을 확인하고 , 다음의 해당 버튼을
선택해 주십시오 .
■
[ 예 ] 를선택한경우
자동 노즐체인지를 실행해서 모든 해당 노즐을
확인합니다 .
■
[ 아니오 ] 를선택한경우
현재 헤드에 장착되어 있는 노즐중에서 대상이
되는 노즐을 확인합니다 .
58201-N9-00
4
메시지를 확인합니다 .
노즐선단 오염체크를 실행하고 , 메시지를 확인해
서「NG」일 경우는 , 제 3 장「1.2 노즐의 청소와
급유」를 참조해서 노즐을 청소해 주십시오 .
실행내용의 선택
Step 3
[아니오]의 경우
해당버튼 선택
[노즐선단 오염체크] 버튼
Step 2
[노즐선단 오염체크] 버튼
2-5
2
■

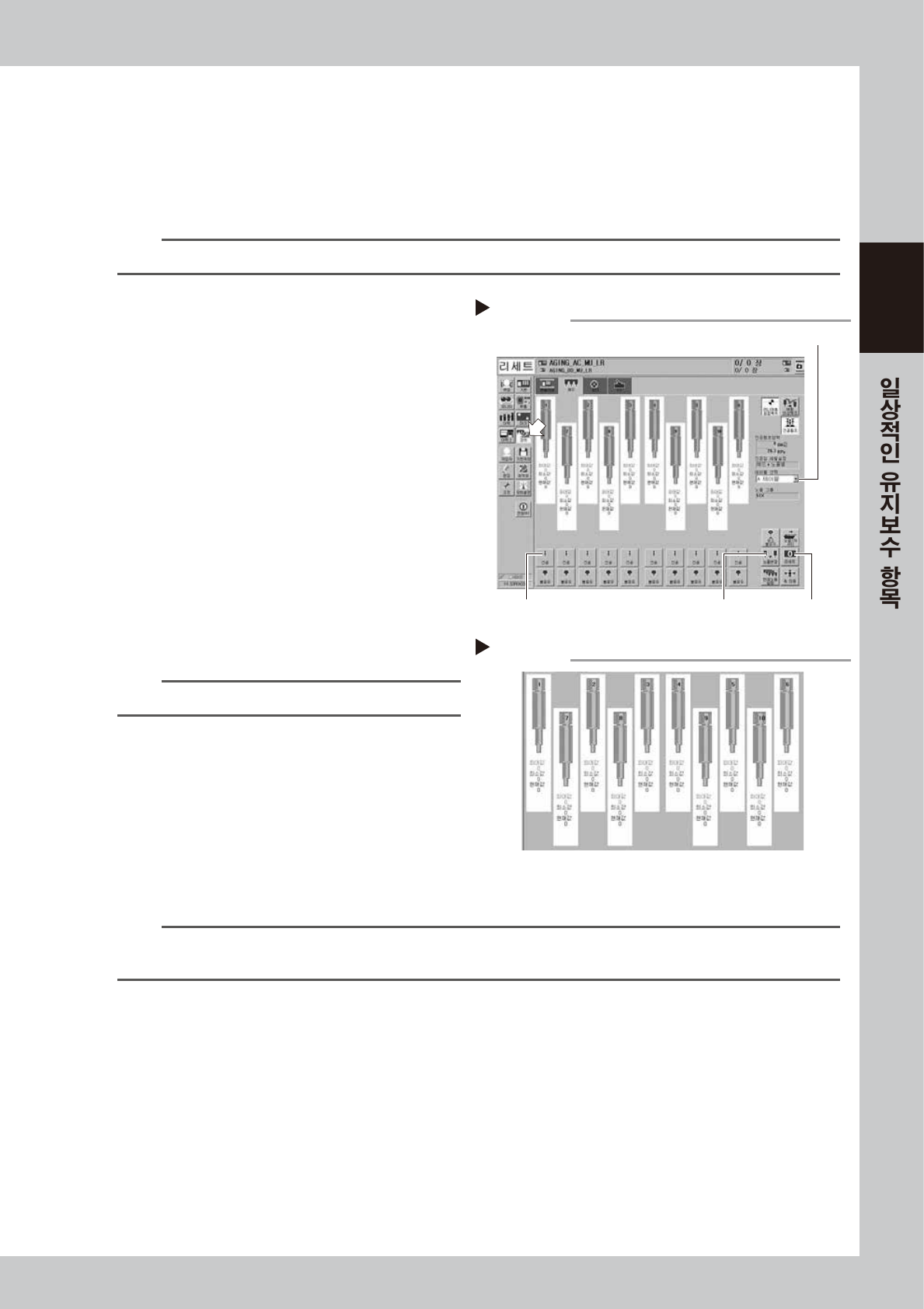

노즐막힘의확인방법 ([ 장치 ]- 「헤드」 탭화면을사용한다 )
여기에서 설명하는 「노즐막힘」 이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승해 버리는 상태를 말합
니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 아래의 순서대로 실행하여 주십시오 .
MU 헤드와 FL 헤드 , RS 헤드의 경우 각각 실행 순서가 다르므로 다음과 같이 헤드별로 설명합니다 .
█ MU/FL 헤드의 경우
아래에 MU 헤드 Type502A 노즐을 예로 설명합니다 .
n
요점
하기의 예 이외의 헤드와 노즐별 정보는 후술의「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
e
1
노즐을 장착합니다 .
비상정지 버튼을 누르고 , 확인할 테이블 및 헤드
에 Type502A 노즐을 장착하여 주십시오 .
노즐 스테이션을 겸비하고 있는 장비는 [ 노즐변
경 ] 버튼을 눌러서 노즐을 교환하여 주십시오 .
58202-N9-00
2
수치를 리세트합니다 .
1. [ 장치 ] - 「헤드」 탭을 열고 , 확인할 헤드가
있는 테이블을 선택합니다 .
2. 화면우측 아래의 [ 리세트 ] 버튼을 눌러서 ,
진공레벨의 수치를 리세트 시켜 주십시오 .
3
부압을 발생시킵니다 .
[ 장치 ] - 「헤드」탭 화면에서 , 확인할 헤드의
[ 진공 ] 버튼을 ON 하고 , 수치가 상승하면 5~10
초 후에 OFF 해 주십시오 . 테이블을 선택해서
모든 테이블에서 실시합니다 .
n
요점
우측 그림은 MU 헤드의 예입니다.
4
수치를 확인합니다 .
1. 헤드의 화면상에 적색글자로 표시된「최대값」
의 수치를 확인합니다 . 확인한 수치가 75 이하
면 정상범위 이내입니다 .
2. 만약 , 75 를 넘을 경우는 , 노즐구멍이 더러워
져 있을 가능성이 있으므로 제 3 장「1.2 노즐
의 청소와 급유」를 참조해서 청소해 주십시오 .
58203-N9-0 0
n
요점
노즐구멍의 청소후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인 샤프트안이 더러워져 있을 가능성이
있습니다 .
부압발생
Step 1~3
[노즐변경]버튼
테이블 선택
[리세트]버튼 [진공]버튼
부압확인
Step 4
2-6
2
█ RS 헤드의 경우
아래에 RS 헤드 Type7203A 노즐을 예로 설명합니다 .
n
요점
Type 7203A 이외의 노즐의 경우는 , 후술의「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
e
1
노즐을 장착합니다 .
비상정지 버튼을 누르고 , 확인할 테이블 및 헤드
에 Type7203A 노즐을 장착하여 주십시오 .
노즐 스테이션을 겸비하고 있는 장비는 [ 노즐변
경 ] 버튼을 눌러서 노즐을 교환하여 주십시오 .
58204-N9-00
2
비상정지를 해제합니다 .
n
요점
RS 헤드의 부압확인은 서보 ON 상태에서 실시할 필요가
있습니다 .
3
수치를 리세트합니다 .
1. [ 장치 ] - 「헤드」 탭을 열고 , 확인할 헤드가
있는 테이블을 선택합니다 .
2. 화면우측 아래의 [ 리세트 ] 버튼을 눌러서 ,
진공레벨의 수치를 리세트 시켜 주십시오 .
n
요점
RS 헤드의 부압확인은 헤드 1 개씩 실시합니다 .
4
부압을 발생시킵니다 .
1. [ 로드선택 ] 버튼으로 임의의 로드 (Valve 축 :
스풀 상하축 ) 를 선택합니다 . 로드 1, 로드 2
어느쪽이든 상관없습니다 .
2. [ 헤드선택 ] 버튼으로 확인할 헤드를 선택하면 ,
헤드 유닛의 로터리가 회전해서 선택한 헤드가
선택한 로드의 밑으로 이동합니다 .
3. [ 부압확인 ] 버튼을 누르면 , 버큠 펌프가 동작
해서 선택한 헤드가 부압상태로 됩니다 . 수치
가 올라가면 5~10 초후에 [ 부압확인 ] 버튼을
재차 눌러서 OFF 해 주십시오 .
5
수치를 확인합니다 .
1. 부압 결과 표시에 적색 글자로 표시되어 있는
「최대값」의 수치를 확인합니다 . 확인한 수치
가 100 이하이면 정상범위 이내입니다 .
2. 만약 , 100 을 넘을 경우는 , 노즐구멍이 더러
워져 있거나 , 또는 필터가 막혀있을 가능성이
있습니다 . 제 3 장「1.2 노즐의 청소와 급유」
「2.6.1 에어필터의 점검과 교환」를 참조해서
노즐의 청소와 필터의 교환을 해 주십시오 .
RS헤드 부압발생
Step 1~4
[노즐변경] 버튼
테이블 선택
[리세트] 버튼
[로드선택] 버튼
[헤드선택] 버튼
부압결과 표시
[부압확인] 버튼
