3-14
3

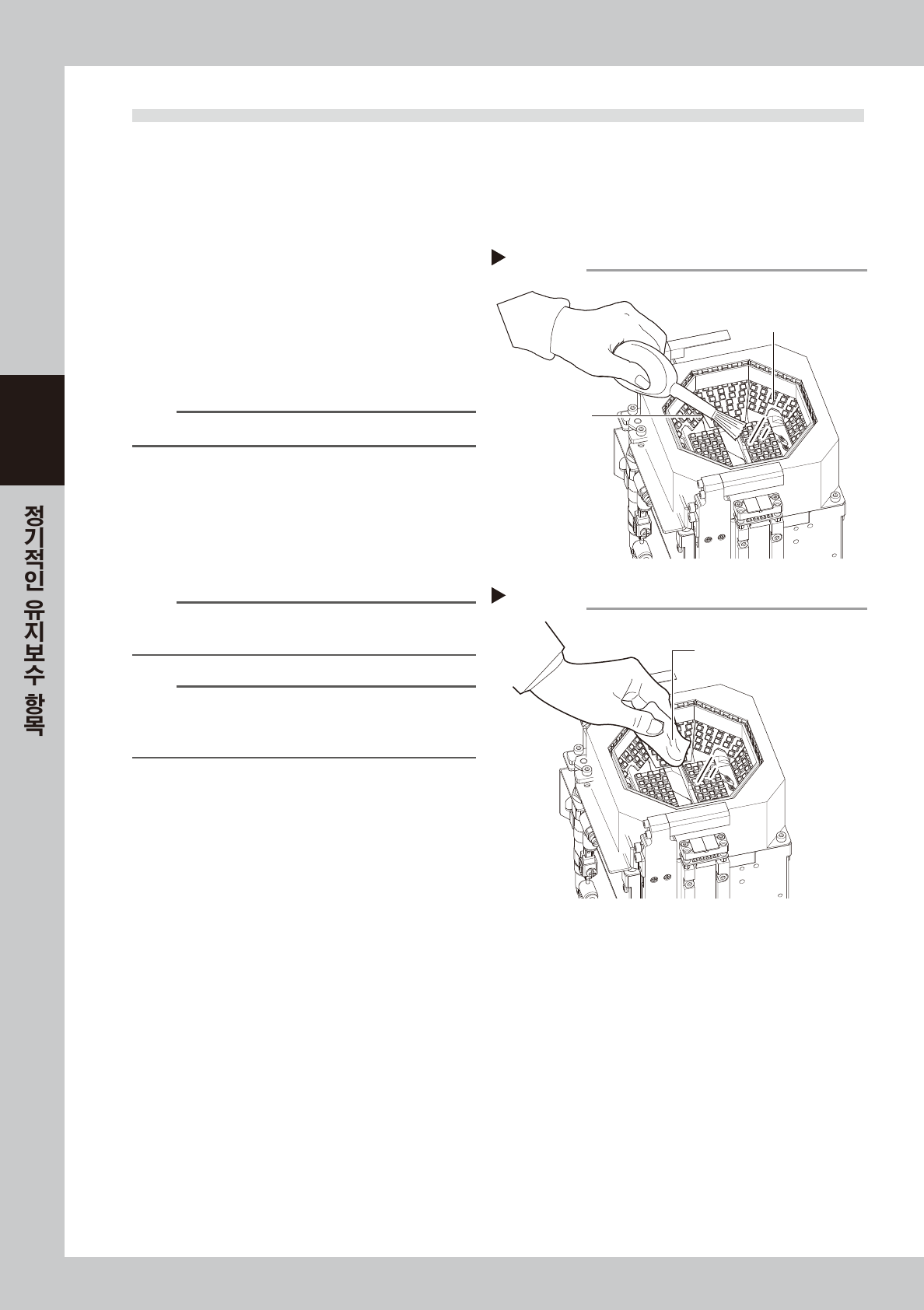

1.3 인식장치
1.3.1 멀티 카메라 조명 보호커버의 청소
멀티 카메라의 조명 보호커버에 먼지 등이 부착되어 있으면 , 부품인식 에러의 원인이 될 수 있습니다 .
이를 방지하기 위해 정기적으로 점검
•
청소할 것을 권장합니다 .
e
1
비상정지 버튼을 누릅니다 .
안전을 위해 , 장비를 비상정지 상태로 해 주십시
오.
2
블로워 브러쉬로 조명 보호 커버상의
먼지를 털어냅니다 .
57310 -N9- 0 0
참고
블로워 브러시는 옵션 구입품입니다 .
3
헝겊 등으로 조명 보호커버를 닦습니
다.
헝겊 ( 와이퍼 ) 등에 렌즈 클리너를 몇 방울 묻혀
서 조명 보호커버를 닦아 주십시오 .
57311- N 9 - 00
n
요점
헝겊은 먼지가 나지 않는 것을 사용하여 주십시오 .
렌즈 클리너는 옵션 구입품입니다.
n
요점
상기의 작업을 실시해도 깨끗해 지지 않을 경우는 , 후술의
「4.1.2 멀티 카메라」를 참조해서 , 보호 커버의 이면과 조명을
청소해 주십시오 .
Step 2
블로워 브러시로 먼지를 털어낸다
보호커버(글래스)
블로워 브러시
헝겊으로 보호 커버를 닦는다
Step 2
먼지가 나지 않는 헝겊(와이퍼)
3-15
3
2. 매월
여기에서는 , X 축 Y 축의 볼스크류와 가이드 및 리니어 스케일의 점검
•
청소 및 급유를 중심으로 설명합니다 .
점검 포인트 및 주의사항은 다음과 같습니다 .
█
점검 포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류 및 가이드상에 칩 등이 튀어서 부착되어 있지 않은지 확인하여 주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가 흘러내리거나 튀어서 전혀 묻어있지 않거나 , 또는 변색되어 굳어있지 않은지 상태를 확인하여 주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지 버튼을 누른 상태에서 , X 축을 손으로 밀어봐서 이상한 소리가 나지 않는지 확인하여 주십시오 .
4. 리니어 스케일부의 오염 여부
리니어 스케일부가 더러워져 있지 않은지 확인하여 주십시오 .
대처 방법
1. 칩 등이 끼이게 되면 볼스크류 및 가이드를 손상시키는 원인이 되므로 , 부착되어 있을 경우는 구리스 채 닦아내거나
핀셋 등으로 제거하여 주십시오 .
2. 후술의「청소
•
급유」방법을 참조해서 구리스를 주입 및 도포해 주십시오 .
3. 상기의 1. 과 2. 의 대처방법을 실행해도 이상한 소리가 날 경우에는 야마하 또는 대리점으로 연락해 주십시오 .
4. 후술의「청소」방법을 참조해서 청소해 주십시오 .
█
주의 사항
w
경고
본 장비는 강자계를 발생하는 부분이 있으므로 , 유지보수 작업시 , 장비내에 신체의 일부를 진입시킬 때에는 주의가 필요합니
다 . 강자계에 관한 주의 사항은 권두의「안전의 길잡이」에 게제되어 있으므로 , 반드시 읽어 주십시오 .
c
주의
각 축의 볼스크류 및 가이드에서 이상한 소리가 발생할 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보
장해 드릴 수 없습니다 .
c
주의
작업을 실행할 경우에는 , 부품의 분실이나 Y 축 리니어부에 부품 등이 진입하는 것을 막기 위해 사걱건 등을 깔고 작업해 주십시오 .
c
주의
구리스 사용에 관해서는 , 「안전의 길잡이」 또는 제 1 장 「2.3.2 급유 툴 • 구리스」 의 취급에 관한 주의 사항을 읽어 주십시오 .
3-16
3

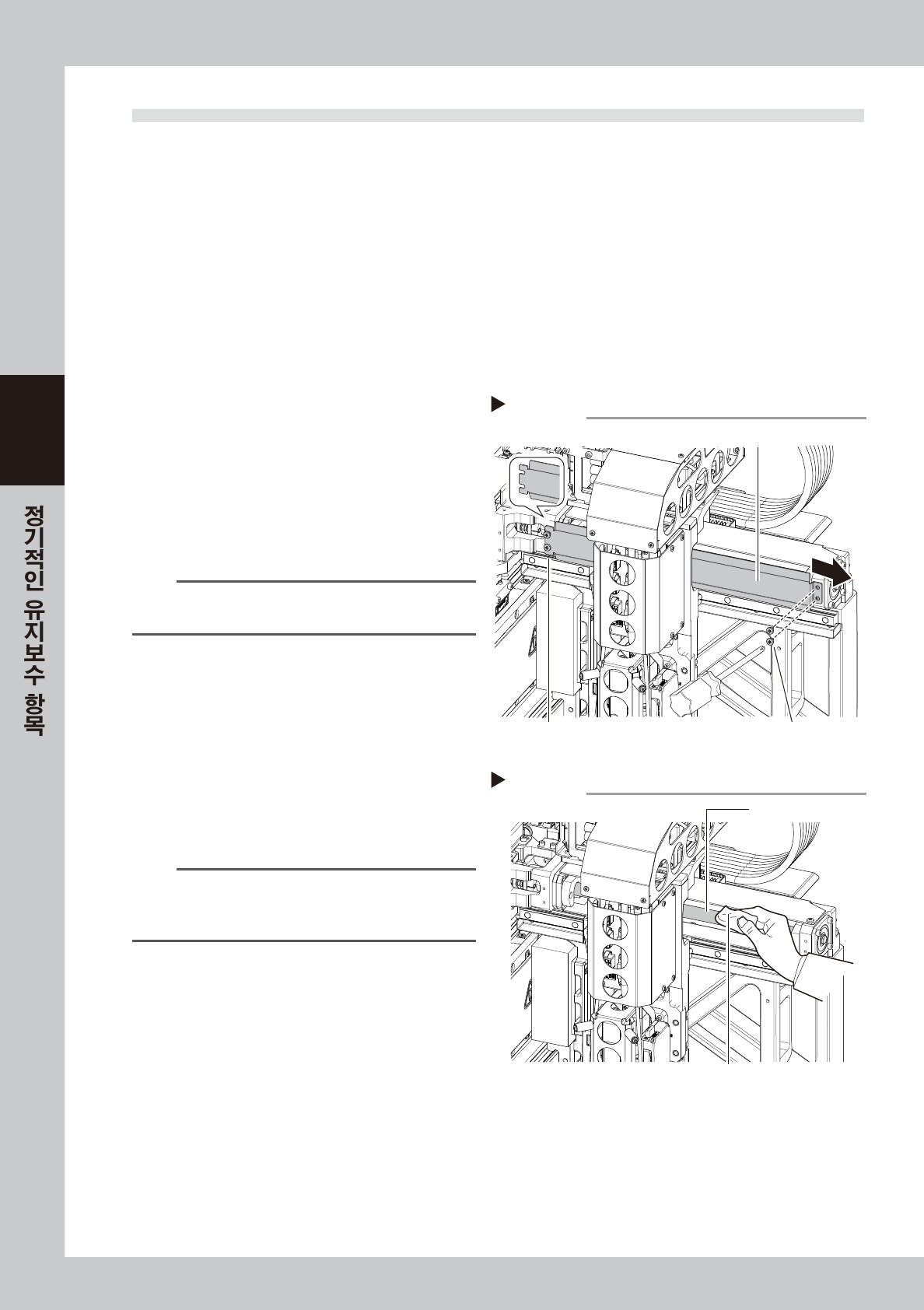

2.1 X-Y 축 (4 빔 )
4빔 사양 장비의 점검•청소•급유방법에 대해서 설명합니다. 급유개소와 급유형태에 관해서는 ,「제 5 장 급유개
소 일람」을 참조해 주십시오 . 구리스건( 표준노즐과 굽은타입 노즐 ) 과 지정 구리스 (NSL) 를 준비해 주십시오 .
2.1.1 X 축 볼스크류의 청소
•
급 유（ 4 빔）
1
작업 준비를 합니다 .
e
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 . 홀
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
4. 사각건을 Y 축 리니어부와 푸쉬업 플레이트 위에 깔아 둡니다 .
2
구리스 비산방지 커버를 분리합니다 .
X 축의 구리스 비산방지 커버를 떼어내 주십시오 .
1. 십자 드라이버로 구리스 비산방지 커버 ( 모터
측 ) 의 고정 나사를 풉니다 .
2. 헤드 유닛을 모터쪽으로 이동시킵니다 .
3. 십자 드라이버로 모터측과 반대쪽의 커버 고정
나사를 분리해서 구리스 비산방지 커버를 화살
표 방향으로 당겨서 떼어냅니다 .
57312-N9- 00
참고
X 축의 구리스 비산방지 커버를 장착할 때에는 , 상기의 반대
순서로 작업해 주십시오 .
3
볼스크류부를 청소합니다 .
1. 이동 핸들을 잡고 헤드 유닛을 한쪽으로 이동
시킵니다 .
2. 볼스크류 전체를 먼지가 나지 않는 종이 와이
퍼 ( 크린룸용 ) 로 오래된 구리스와 더러움을
닦습니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류도 닦습니다 .
57313 -N9- 0 0
n
요점
청소 작업시에는 볼스크류의 리드홈도 깨끗하게 닦아 주십
시오 . 또한 , 청소후에 이물질의 부착 여부도 확인하여
주십시오 .
Step 2
비산방지 커버의 분리
비산방지 커버
커버 고정나사커버 고정나사(모터측)
볼스크류의 청소
Step 3
와이퍼
볼스크류
