2.1.3 FL 헤드 유닛
█
소모품 ( 동봉품 )
소모품
FL헤드 동봉품
에어 필터
노즐 판스프링
롤러
와셔
롤러 LOCK ASSY
노즐 판스프링
고정용 나사
57104-N9- 0 0
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 PLATE, SPRING KV7-M8171-00X
노즐 판스프링 고정용 볼트 BOLT HEX, SOCKETHEAD 90115-20J 0 0 4
와셔 WASHER, PLAIN 90990-28J002
에어 필터 FILTER KLF-M7156- 00X
1-9
1

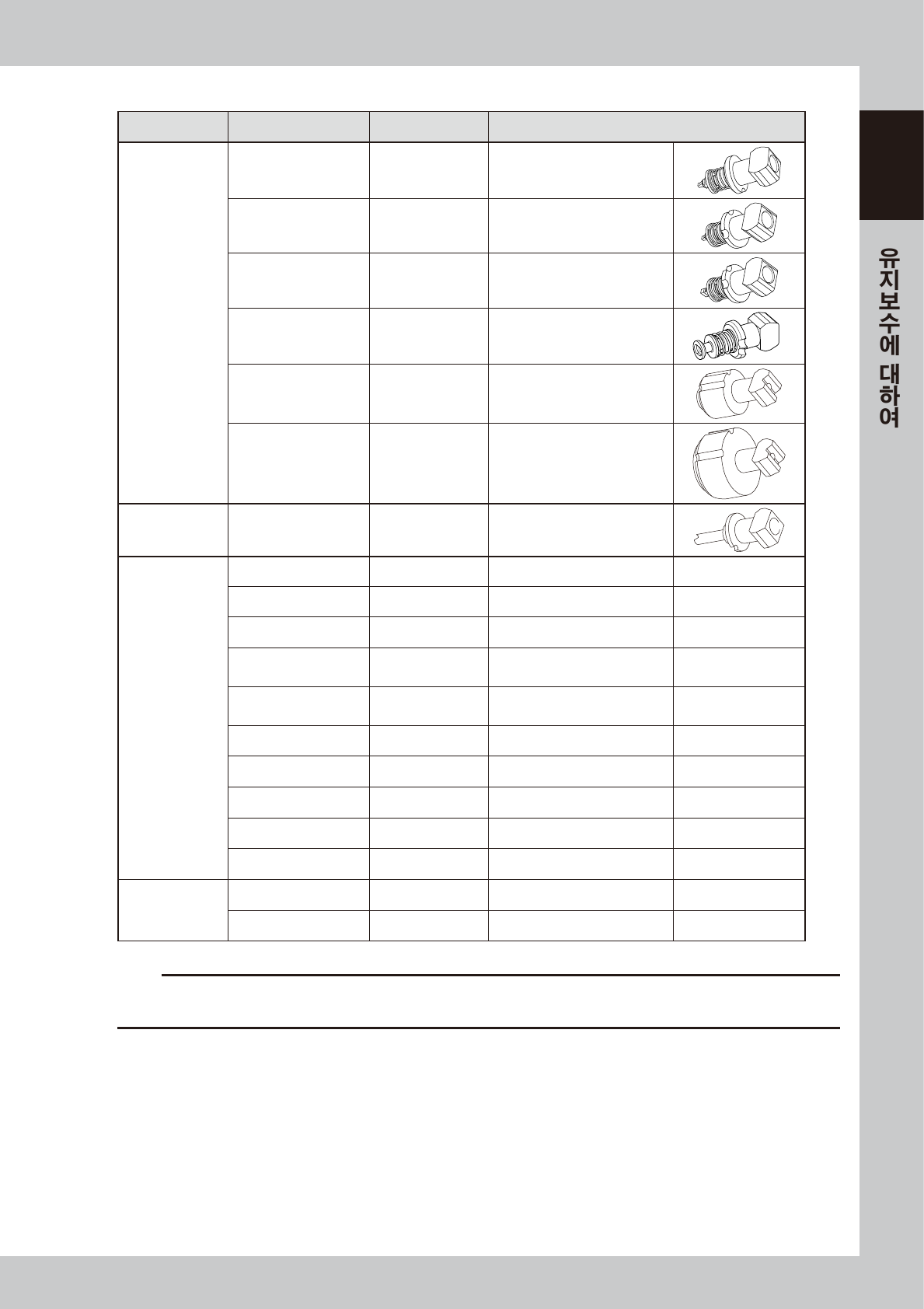

■ 소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준
60X 계 노즐
NOZZLE, 600A ASSY. KLS-M77A0-A0X 0402 전용
NOZZLE, 601A ASSY. KV7-M7710-A2X 0603~1005 사이즈의 부품
NOZZLE, 602A ASSY. KV7-M7720-A2X 1608~3216 사이즈의 부품
NOZZLE, 603A ASSY. KV7-M7730-00X SOP 등
NOZZLE, 64A/604A
ASSY.
KV7-M7740-A0X QFP 등 （
☐
32mm 이하의 부품）
NOZZLE, 65A/605A
ASSY.
KV7-M7750-A0X
대형부품
（
☐
32mm~45 × 100 ｍｍ 부품）
표준외
60X 계 노즐
NOZZLE, 66A/606A
ASSY.
KV7-M7760-00X 원통형상 부품 （V-cut）
기타
BODY, NOZZLE 601 KLS- M7 711- 01X 601A 용 노즐 선단부만
BODY, NOZZLE 602 KLS-M7721-02X 602A 용 노즐 선단부만
BODY, NOZZLE 603 KLS-M7731-00X 603A 용 노즐 선단부만
BODY, NOZZLE
64A/604A
KV7-M7741-00X 64A/604A 용 노즐 선단부만
BODY, NOZZLE
65A/605A
KV7-M7751-00X 65A/605A 용 노즐 선단부만
NEEDLE PIN 90990-19J019 601A/602A/603A 용
SPRING KLS-M7713-00X 601A/602A 용
SPRING KLS-M7714-00X 603A 용
O-RING 90990-17J081 64A/604A 용 오존 대책품
O-RING 90990-17J083 65A/605A 용 오존 대책품
장비측
ROLLER LOCK ASSY. KLF-M74A0-0 0X 노즐홀더 부품 ( 롤러 포함 ) 판스프링 , O 링 부착
ROLLER KV7-M81D4-00X 노즐 장착부 한 쌍으로 교환할 것 .
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-10
1
2.1.4 전기종 공통
█
소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준 컨베이어 벨트 ( 레인 1/A) BELT, CONVEYOR 1 KLF-M9110-00X 레인 1 쪽 , 길이 1180mm
표준 컨베이어 벨트 ( 레인 2/B) BELT, CONVEYOR 2 KLF-M9117-00X 레인 2 쪽 , 길이 1256mm
연장 컨베이어 벨트(레인1, 2/C) BELT, CV1 KLF-M9117-01X 레인 1/2 연장쪽 , 길이 1524mm
컨트롤러 먼지필터 MEDIA FILTER KLA-M53A9-00X 시스템 컨트롤러
컨트롤러 먼지필터 FILTER KLA-M53A8-00X 서보 컨트롤러
천장 팬 부분 필터
FILTER,TOP COVER
FAN
KLF-M130J-00X
컨베이어 I/O 부 필터 FILTER,CP,FAN KLF-M115J-00X
뒤쪽 베이스 팬 부분 필터
FILTER,REAR BASE
FAN
KLF-M131J-00X
필터 엘리먼트 FILTER ELEMENT KLF-M8502-50X 에어 필터
엘리먼트 어셈블리 MIST FILTER ELEMENT KLF-M8502-70X 오일 미스트 필터
Y 축 케이블 베어 체인링크
LINK, 70 CABLE Y KMB-M26H1-00X 4 빔 사양 장비 1 대분의 세트
LINK, 90 CABLE Y KMB-M26H1-10X 2 빔 사양 장비 1 대분의 세트
진공펌프
유지보수 세트
PUMP SPARE SET
KLF-M86P0-00X
컵 패킹 등
4 빔 사양 장비1대분 (펌프 2 대분)
KLF-M86P0-10X 2 빔 사양 장비1대분 (펌프 1대분)
레인2
레인1
레인2
레인1
B
<표준 컨베이어 사양>
A
B
A
B
A
C
C
<연장 컨베이어 사양>
연장쪽
소모품
옵션 구입품
레인1쪽 컨베이어 벨트
레인2쪽 컨베이어 벨트
