2-2 2 ■ 4 빔 헤 드부 의 유지보수 에 대 해 서 4 빔의 경 우 , 대상 헤 드 유닛 만 자기 앞쪽 으 로 이 동시 켜서 , 헤 드 유닛 의 옆쪽 으로 비스듬 히 접근해 서 작 업 합니 다 . D B C A D B C A 헤드 유닛부 4빔 사양 (MU, RS헤드의 예) ■ 헤드유닛의 유지보수 포인트 장비정면 <뒤쪽의 헤드를 작업할 경우> <앞쪽의 헤드를 작업할 경우&…
2-1
2
작업하기 전에
유지보수 작업은 일반적으로 주전원을 끄고 나서 실행합니다 .
하지만 , 작업에 따라서는 전원을 넣은 채 비상정지 상태에서 실행할 경우가 있습니다 .
그럴 경우 , 충분히 안전을 확인하고 비상정지 버튼을 누른 후 , 작업을 실행하여 주십시오 .
나아가 , 작업내용에 따라 축의 이동과 동작 확인이 필요할 경우에 전원을 투입해서 작업하는 경우가 있습니다 .
이 경우에도 충분히 안전을 확인하고 작업을 실행하여 주십시오 .
단 , 장비를 가동시킬 경우에는 다음 조건을 충족시켜 주십시오 .
■ 동작조건
1. 적정한 에어 공급압에 달하고 있을 것 .
2. 안전커버가 모두 닫혀 있을 것 .
3. 일괄교환 대차를 장착하고 있을 경우 , 모든 대차가 클램프 되어 있을 것 .
4. 노즐 , 기타 장비가 정상상태로 세팅되어 있을 것 .
n
요점
본서의 작업순서 등에 기재되어 있는「비상정지 상태를 해제」한다는 것은 , 오퍼레이션 패널의 「EMERGENCY STOP」버튼을
오른쪽으로 돌려서 비상정지 상태를 해제하고「READY」버튼을 눌러서 서보 ON 상태로 한다는 의미입니다.
■ 2 빔 헤드부의 유지보수에 대해서
2 빔의 경우 , 헤드유닛에 접근하기 수월하도록 앞쪽 (A 테이블 ) 의 헤드유닛은 뒤쪽으로 , 뒤쪽 (B 테이블 ) 의 헤드유닛은
앞쪽으로 이동시켜서 작업합니다 .
헤드 유닛부
2빔 사양 (전후 MU헤드의 예）
A
B
A
B
■ 헤드유닛의 유지보수 포인트
장비 정면
<뒤쪽의 헤드를 작업할 경우> <앞쪽의 헤드를 작업할 경우>
장비 정면
헤드유닛의 이동
헤드유닛의 이동
57205-N9-00
n
요점
헤드유닛을 이동시킬 경우는,「셋업」화면의 [ 헤드이동 앞 ] 또는 [ 헤드이동 뒤 ] 버튼을 눌러서 이동시키면 편리합니다 .
2-2
2

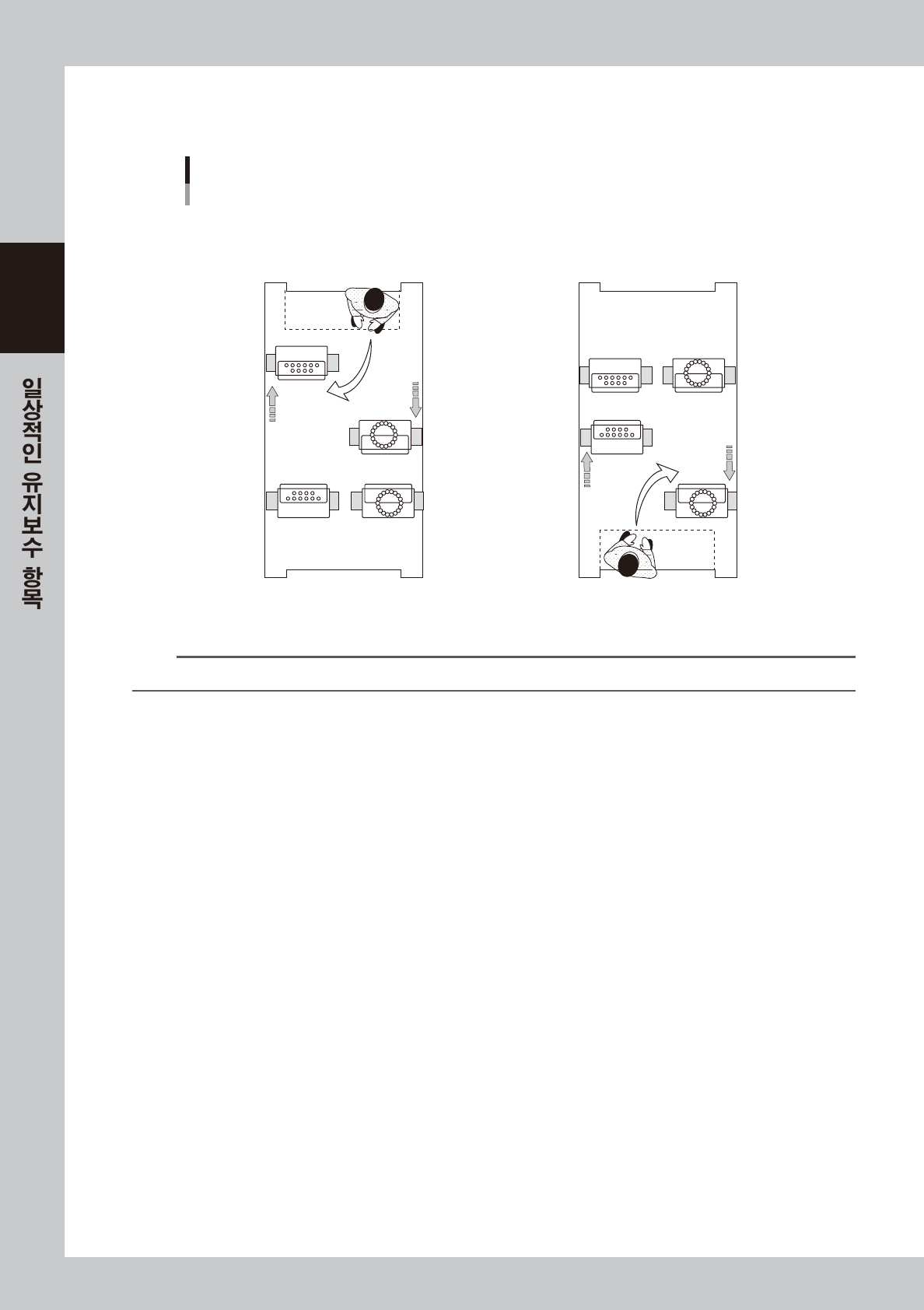

■ 4 빔 헤드부의 유지보수에 대해서
4 빔의 경우 , 대상 헤드유닛만 자기 앞쪽으로 이동시켜서 , 헤드 유닛의 옆쪽으로 비스듬히 접근해서 작업합니다 .
D
B
C
A
D
B
C
A
헤드 유닛부
4빔 사양 (MU, RS헤드의 예)
■ 헤드유닛의 유지보수 포인트
장비정면
<뒤쪽의 헤드를 작업할 경우> <앞쪽의 헤드를 작업할 경우>
장비정면
57206-N9-00
n
요점
헤드유닛을 이동시킬 경우는,「셋업」화면의 [ 헤드이동 앞 ] 또는 [ 헤드이동 뒤 ] 버튼을 눌러서 이동시키면 편리합니다 .
2-3
2

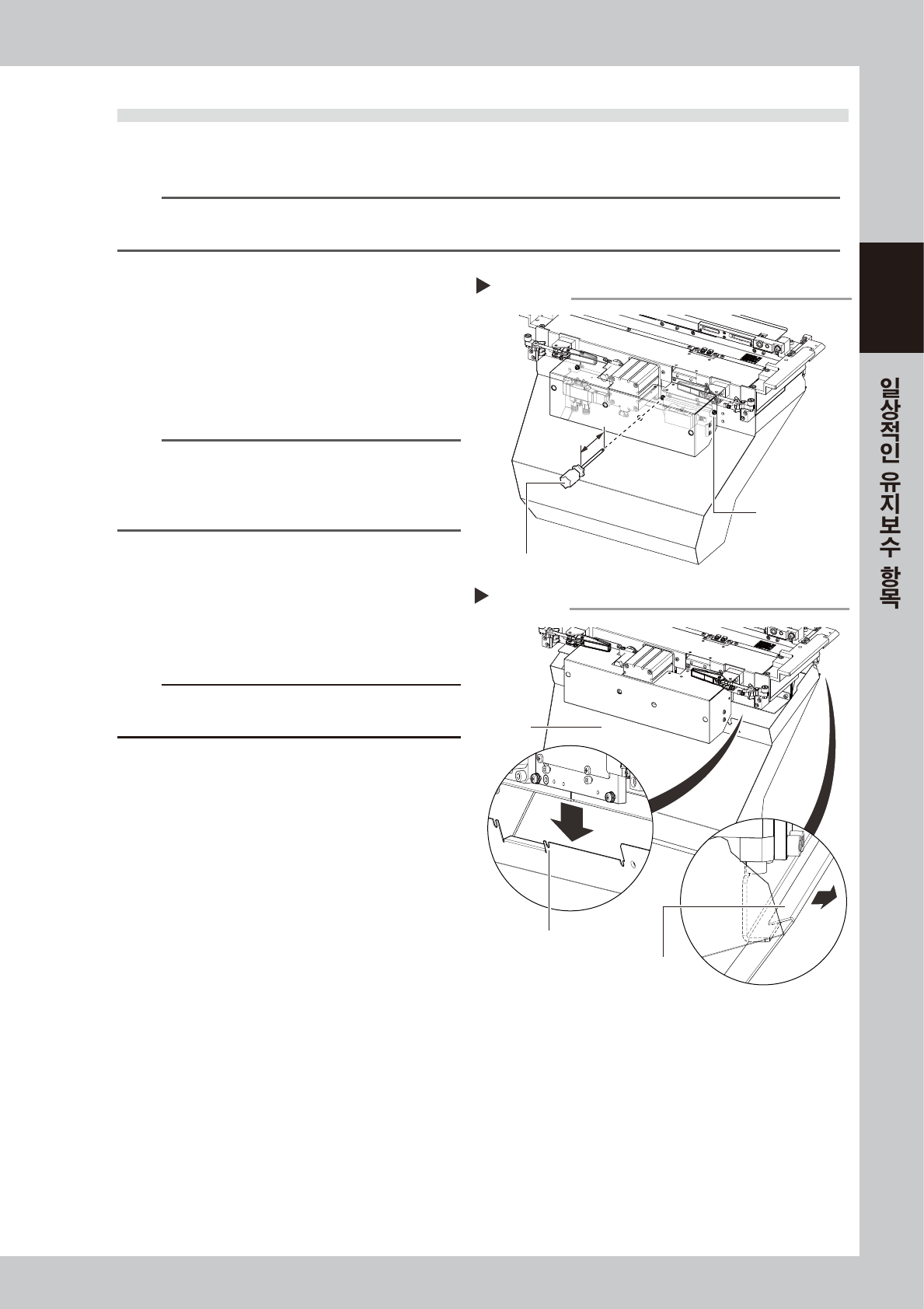

테이프 커터부 덕트의 분리
유지보수 작업을 실행함에 있어서 , 장비 내부에 접근하기 쉽도록 하기 위해 일괄교환 대차 및 테이프 커터부
의 덕트를 분리할 경우가 있습니다. 다음과 같이 덕트의 분리 방법에 대해서 설명합니다.
n
요점
본서의 유지보수 설명에 있어서 , 일괄교환 대차를 탈착하라는 지시 내용이 있습니다. 대차만 탈착해서 작업성이 나쁠 경우는 ,
필요에 따라 덕트도 같이 탈착해서 작업해 주십시오 .
e
1
일괄교환 대차를 탈착합니다 .
비상정지 버튼을 누르고 , 일괄교환 대차를 탈착해
주십시오 .
2
덕트의 고정나사를 느슨하게 합니다 .
십자 드라이버를 사용해서 우측 그림과 같이 덕트
고정나사 (4 군데 ) 를 느슨하게 해 주십시오 .
n
요점
덕트 고정나사는 분리하지 마십시오 . 나사를 조금 풀면
덕트를 분리시킬 수가 있습니다 .
또한 , 십자 드라이버는 100mm 이상의 것을 사용해 주십
시오 .
57200-N9-00
3
덕트를 분리합니다 .
우측 그림과 같이 덕트의 앞쪽을 조금 밑으로
슬라이드 시킨 후 , 뒤쪽의 후크부를 빼면 덕트를
분리할 수가 있습니다 .
c
주의
덕트의 고정나사를 풀면 낙하하므로 , 마지막 나사를 풀때는 손으
로 덕트를 지탱해 주십시오 .
57201-N9 - 00
4
덕트를 원상태로 합니다 .
유지보수 작업을 완료하면 , 분리할 때와 반대 순
서로 덕트를 장착해 주십시오 .
덕트 고정나사 풀기
Step 2
덕트 고정나사
(4군데)
십자 드라이버
100mm이상
덕트의 분리
Step 3
덕트
덕트 고정나사
장착부 (절흠부)
후크부
