3-16 3 2 .1 X-Y 축 ( 4 빔 ) 4 빔 사 양 장 비 의 점 검• 청 소 • 급 유 방 법 에 대 해 서 설 명 합 니 다 . 급 유 개 소 와 급 유 형 태 에 관해 서 는 , 「제 5 장 급 유 개 소 일 람 」 을 참 조 해 주 십 시 오 . 구 리 스 건 ( 표 준 노 즐 과 굽 은 타 입 노 즐 ) 과 지 정 구 리 스 (N SL ) 를 준 비 해 주십 시 오 . 2.…
3-15
3
2. 매월
여기에서는 , X 축 Y 축의 볼스크류와 가이드 및 리니어 스케일의 점검
•
청소 및 급유를 중심으로 설명합니다 .
점검 포인트 및 주의사항은 다음과 같습니다 .
█
점검 포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류 및 가이드상에 칩 등이 튀어서 부착되어 있지 않은지 확인하여 주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가 흘러내리거나 튀어서 전혀 묻어있지 않거나 , 또는 변색되어 굳어있지 않은지 상태를 확인하여 주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지 버튼을 누른 상태에서 , X 축을 손으로 밀어봐서 이상한 소리가 나지 않는지 확인하여 주십시오 .
4. 리니어 스케일부의 오염 여부
리니어 스케일부가 더러워져 있지 않은지 확인하여 주십시오 .
대처 방법
1. 칩 등이 끼이게 되면 볼스크류 및 가이드를 손상시키는 원인이 되므로 , 부착되어 있을 경우는 구리스 채 닦아내거나
핀셋 등으로 제거하여 주십시오 .
2. 후술의「청소
•
급유」방법을 참조해서 구리스를 주입 및 도포해 주십시오 .
3. 상기의 1. 과 2. 의 대처방법을 실행해도 이상한 소리가 날 경우에는 야마하 또는 대리점으로 연락해 주십시오 .
4. 후술의「청소」방법을 참조해서 청소해 주십시오 .
█
주의 사항
w
경고
본 장비는 강자계를 발생하는 부분이 있으므로 , 유지보수 작업시 , 장비내에 신체의 일부를 진입시킬 때에는 주의가 필요합니
다 . 강자계에 관한 주의 사항은 권두의「안전의 길잡이」에 게제되어 있으므로 , 반드시 읽어 주십시오 .
c
주의
각 축의 볼스크류 및 가이드에서 이상한 소리가 발생할 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보
장해 드릴 수 없습니다 .
c
주의
작업을 실행할 경우에는 , 부품의 분실이나 Y 축 리니어부에 부품 등이 진입하는 것을 막기 위해 사걱건 등을 깔고 작업해 주십시오 .
c
주의
구리스 사용에 관해서는 , 「안전의 길잡이」 또는 제 1 장 「2.3.2 급유 툴 • 구리스」 의 취급에 관한 주의 사항을 읽어 주십시오 .
3-16
3
2.1 X-Y 축 (4 빔 )
4빔 사양 장비의 점검•청소•급유방법에 대해서 설명합니다. 급유개소와 급유형태에 관해서는 ,「제 5 장 급유개
소 일람」을 참조해 주십시오 . 구리스건( 표준노즐과 굽은타입 노즐 ) 과 지정 구리스 (NSL) 를 준비해 주십시오 .
2.1.1 X 축 볼스크류의 청소
•
급 유（ 4 빔）
1
작업 준비를 합니다 .
e
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 . 홀
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
4. 사각건을 Y 축 리니어부와 푸쉬업 플레이트 위에 깔아 둡니다 .
2
구리스 비산방지 커버를 분리합니다 .
X 축의 구리스 비산방지 커버를 떼어내 주십시오 .
1. 십자 드라이버로 구리스 비산방지 커버 ( 모터
측 ) 의 고정 나사를 풉니다 .
2. 헤드 유닛을 모터쪽으로 이동시킵니다 .
3. 십자 드라이버로 모터측과 반대쪽의 커버 고정
나사를 분리해서 구리스 비산방지 커버를 화살
표 방향으로 당겨서 떼어냅니다 .
57312-N9- 00
참고
X 축의 구리스 비산방지 커버를 장착할 때에는 , 상기의 반대
순서로 작업해 주십시오 .
3
볼스크류부를 청소합니다 .
1. 이동 핸들을 잡고 헤드 유닛을 한쪽으로 이동
시킵니다 .
2. 볼스크류 전체를 먼지가 나지 않는 종이 와이
퍼 ( 크린룸용 ) 로 오래된 구리스와 더러움을
닦습니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류도 닦습니다 .
57313 -N9- 0 0
n
요점
청소 작업시에는 볼스크류의 리드홈도 깨끗하게 닦아 주십
시오 . 또한 , 청소후에 이물질의 부착 여부도 확인하여
주십시오 .
Step 2
비산방지 커버의 분리
비산방지 커버
커버 고정나사커버 고정나사(모터측)
볼스크류의 청소
Step 3
와이퍼
볼스크류
3-17
3
4
구리스를 주입합니다 .
1. 우측그림과 같이 구리스건 삽입 구멍으로 구리
스 니플이 보이도록 헤드 유닛을 손으로 이동
시킵니다 .
2. 구리스 건 (30°굽은타입 ) 으로 구리스 니플로
부터 지정 구리스를 주입합니다 .
57314 -N9- 0 0
n
요점
새로운 구리스가 틈새로부터 스며 나올때까지 주입해 주십
시오 .
5
여분의 구리스를 닦아냅니다 .
1. 이동 핸들을 잡고 헤드 유닛을 한쪽으로 이동
시킵니다 .
2. 볼스크류 및 볼스크류 단면에 고인 여분의 구
리스를 닦아냅니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류 및 볼스크류 단면에 고인 여분의
구리스도 닦아냅니다 .
57315-N9-00
6
워밍업을 합니다 .
1. 깔아둔 사각건을 제거합니다 .
2. 비산방지 커버를 원상태로 장착합니다 .
3. 장비의 커버를 닫고 , 대차를 세팅한 후 , 비상
정지를 해제합니다 .
4. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
해 주십시오 .
e
7
구리스의 상태를 확인합니다 .
1. 워밍업 종료후 , 비상정지 버튼을 누르고 비산
방지 커버를 떼어냅니다 .
2. 볼스크류 및 볼스크류 단면에 고여있는 구리스
를 닦아 주십시오 .
c
주의
구리스 고임이 없어질 때까지 Step6~7 을 반복해 주십시오 .
구리스의 고임이 남아있는 채로 생산을 하면 구리스가 튀어 날릴
경우가 있으므로 주의해 주십시오 .
8
구리스 비산방지 커버를 원상태로 장착
합니다 .
구리스의 주입

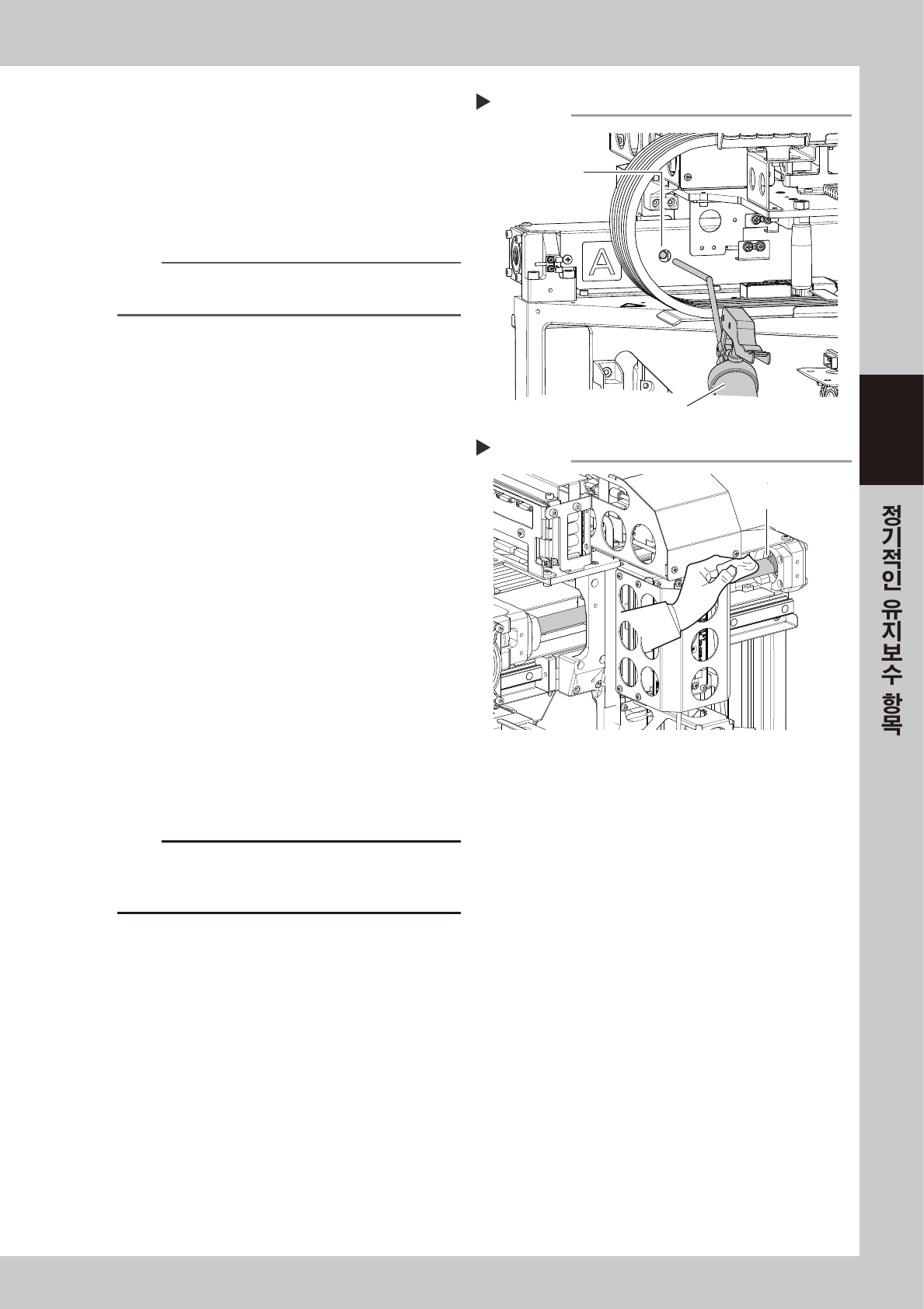

Step 4
구리스 니플
구리스 건(30°굽은타입)
여분의 구리스 닦기
Step 5
여분의 구리스
