3-51
3
5. 1 년
여기에서는 , 1 년을 기준으로 실시하는 유지보수 항목에 대해서 설명합니다 .
5.1 MU 헤드
5.1.1 스플라인 샤프트 내부의 세척
스플라인 샤프트의 에어 경로내에 이물질이 부착하거나, 더러워지면 흡장착 에러발생의 원인이 될 가능성이
있습니다. 공급에어의 상태와 가동시간에 따라 다릅니다만 , 보통 1년 간격으로 스플라인 샤프트 내부를
청소해 주십시오 .
c
주의
스플라인 샤프트의 동작이 불안정하거나 , 이상한 소리가 발생할 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 .
자체적인 분해 청소는 보장해 드릴 수 없습니다 .
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 .
2. 노즐 스테이션을 겸비하고 있을 경우는 , 노즐을 전부 노즐 스테이션에 수납합니다 .
e
3. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
4. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
5. 작업하기 수월한 위치에 헤드 유닛을 이동시키고 , 사각건을 그 밑에 깔아 둡니다 .
2
노즐을 탈착합니다 .
노즐 스테이션이 없을 경우는 , 헤드로부터 노즐을
전부 탈착해 주십시오 .
c
주의
탈착한 노즐은 작업후에 반드시 헤드에 되돌려 주십시오 .
3
에어 호스를 분리합니다 .
각 헤드의 베어링 홀더로부터 에어 호스를 전부 빼
주십시오 .
57359-N9-00
4
클리닝 킷을 준비합니다 .
클리닝 킷 (KHN-M8860-00X) 의 용기에
IPA( 이소프로필 알코올 ) 를 넣습니다 .
57360-N9-00
c
주의
IPA( 이소프로필 알코올 ) 이외의 용제는 사용하지 마십시오 .
에어 호스의 분리
Step 3
에어 호스 베어링 홀더
클리닝 킷
Step 4
펌프
노즐
IPA
3-52
3
5
메인터넌스 볼트를 분리합니다 .
1. 모든 헤드를 내려서 , 우측 그림의 홀에 육각렌
치 (2) 를 끼우면 , 헤드를 하강시킨 상태로 할
수가 있습니다 .
2. 육각렌치 (2.5) 로 우측 그림의 메인터넌스
볼트를 분리해 주십시오 .
57361-N9- 0 0
c
주의
리니어 스케일부에 자화된 공구 등이 닿으면 , 파손될 우려가
있습니다 . 헤드를 하강시켜서 작업할 때에는 주의해 주십시오 .
6
스플라인 샤프트의 내부를 세척합니다 .
1. 스플라인 샤프트 하부에 IPA 를 받아낼 종이
컵 등을 놓아 둡니다 .
2. 스플라인 샤프트에 클리닝 킷의 노즐을 삽입합
니다 .
3. IPA 를 주입해서 스플라인 샤프트의 에어 경로
를 씻어 내립니다 .
57362-N9-00
c
주의
클리닝 킷의 선단은 반드시 15mm 이상 삽입해 주십시오 .
삽입 길이가 불충분하면 , 샤프트 상부의 패킹류에 IPA 가 흘러
들어갈 우려가 있습니다 .
7
스플라인의 에어 경로를 블로우합니다 .
1. 에어블로우 툴 ( 옵션 구입품 ) 을 대차의 에어
조인트 등에 접속해서 준비해 둡니다 .
2. 스플라인 샤프트의 선단부에 헝겊 등을 대고
에어블로우 툴로 스플라인 샤프트 안을 에어
블로우합니다 .
3. 스플라인 샤프트 선단부의 헝겊에 오염물이
나오지 않게 되면 메인터넌스 볼트를 장착해
주십시오 .
57363-N 9-00
c
주의
배기 블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드시
보호안경을 착용해 주십시오 .
8
작업을 반복합니다 .
Step5~Step7 의 작업을 반복해서 , 모든 헤드의
스플라인 샤프트안을 세척해 주십시오 .
9
에어호스와 노즐을 원상태로 장착합니
다.
n
요점
탈착한 노즐은 반드시 헤드에 되돌려 주십시오 .
c
주의
Step5 에서 헤드를 고정하기 위해 끼워둔 육각렌치도 반드시
빼 주십시오 .
메인터넌스 볼트의 분리
Step 5
육각렌치(2)
리니어 스케일
육각렌치(2.5)
메인터넌스 볼트
패킹
스플라인 샤프트의 세척
Step 6
노즐
스플라인 샤프트
펌프
종이컵 등
스플라인 샤프트내의 에어 블로우
Step 7
이 구멍으로 에어 블로우 한다
에어 블로우 툴
헝겊 등
3-53
3
5.2 FL 헤드
5.2.1 스플라인 샤프트의 세척
스플라인 샤프트의 에어 경로내에 이물질이 부착하거나, 더러워지면 흡장착 에러발생의 원인이 될 가능성이
있습니다. 공급에어의 상태와 가동시간에 따라 다릅니다만 , 보통 1년 간격으로 스플라인 샤프트 내부를
청소해 주십시오 .
c
주의
스플라인 샤프트의 동작이 불안정하거나 , 이상한 소리가 발생할 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 .
자체적인 분해 청소는 보장해 드릴 수 없습니다 .
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 .
2. 노즐 스테이션을 겸비하고 있을 경우는 , 노즐을 전부 노즐 스테이션에 격납합니다 .
e
3. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
4. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
5. 작업하기 수월한 위치에 헤드 유닛을 이동시키고 , 사각건을 그 밑에 깔아 둡니다 .
2
노즐을 탈착합니다 .
노즐 스테이션이 없을 경우는 , 헤드로부터 노즐을
전부 탈착해 주십시오 .
n
요점
탈착한 노즐은 반드시 헤드에 되돌려 주십시오 .
3

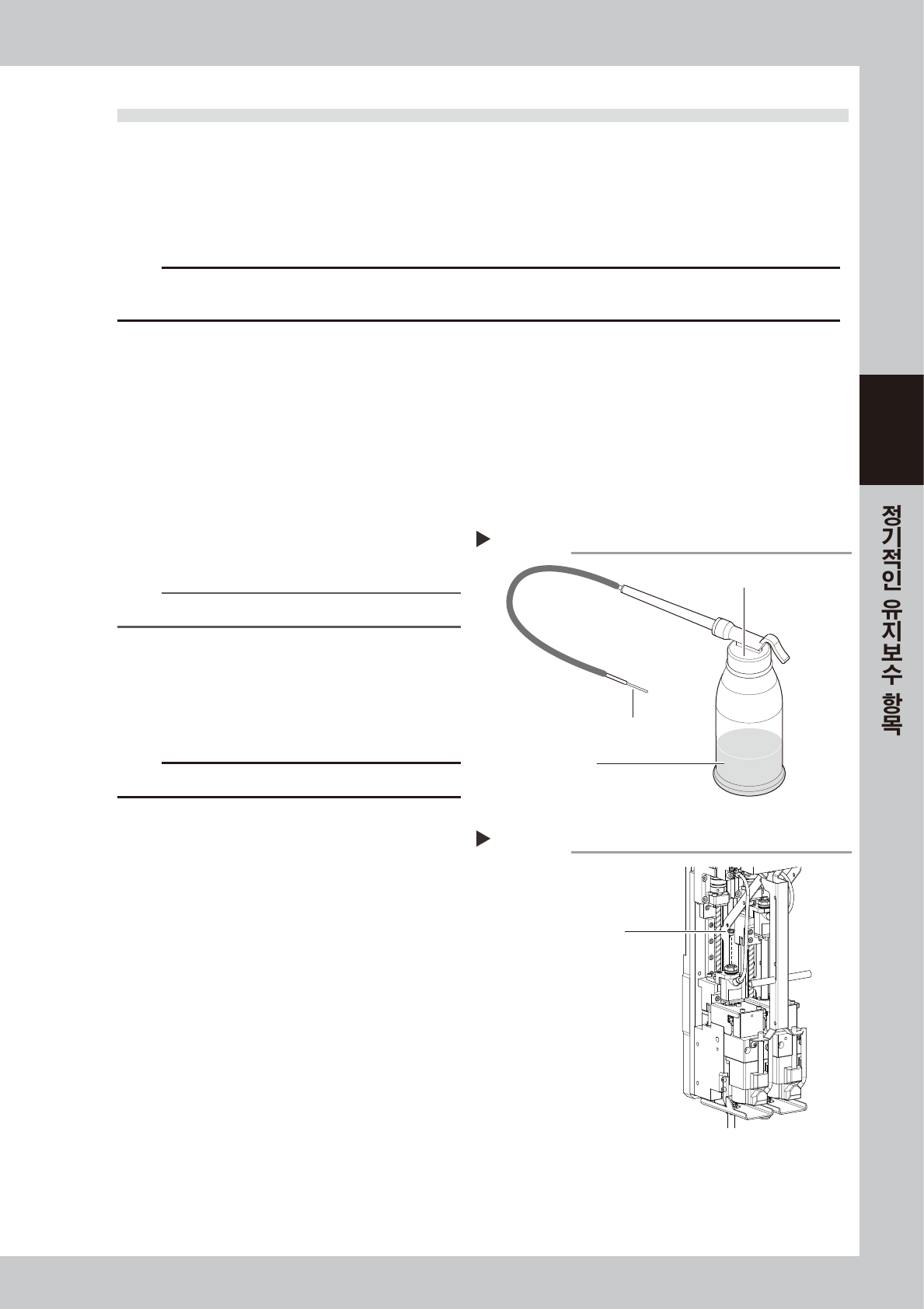

클리닝 킷을 준비합니다 .
클리닝 킷 ((KHN-M8860-00X)) 의 용기에
IPA( 이소프로필 알코올 ) 를 넣습니다 .
57364-N9-00
c
주의
IPA( 이소프로필 알코올 ) 이외의 용액은 사용하지 마십시오 .
4
메인터넌스 볼트를 분리합니다 .
일자 드라이버로 우측 그림의 메인터넌스 볼트를
분리해 주십시오 .
57365-N9-00
클리닝 킷
Step 3
펌프
노즐
IPA
메인터넌스 볼트
Step 4
메인터넌스 볼트
