3-4 3 █ 노즐급유툴의사 용방법 (T ype5 0X 계노즐 용 ) 본 장비에 서 사용 하 는 T y p e50X 계 노 즐 에 관해서 , 노 즐 의 스프 링 부에 터 빈 유를 급유 할 때 , 노 즐 급유 툴 ( 이 후 툴이 라고 함 ) 을 사용하면 손쉽게 도포 할 수가 있습 니 다 . 노즐 세정 후에 , 이 툴을 사용해서 스프 링 부에 급 유하면 효과 적 입니 다 . 노 즐 급유 …
3-3
3
1.2 노즐의 청소와 급유
1.2.1 노즐 스프링부의 청소와 급유
다음과 같이 Type50X 계 노즐의 청소방법에 대해서 설명합니다. Type51X 계 , Type60X 계 및 Type720X 계
노즐도 같은 방법으로 실시해 주십시오 .
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 , [ 노즐
STN 셔터 ] 버튼으로 노즐 스테이션의 셔터를
열어서 노즐을 탈착해 주십시오 .
2
스프링부를 청소합니다 .
스프링부에 IPA( 이소프로필 알코올 ) 또는 에탄올
을 도포하고 , 수차례 스프링 동작을 반복해서 청
소해 주십시오 . 청소 후에는 충분하게 에어 블로
우해서 남아있는 IPA 또는 에탄올을 제거하여 주
십시오 .
3
스프링부에 급유를 합니다 .
스프링부에 정밀 드라이버 등으로 소량 ( 스며들
정도 ) 의 터빈유를 도포하여 주십시오 .
57302-N9- 00
4
탄성 동작을 확인합니다 .
수차례 탄성동작을 반복해서 , 터빈유를 스며들게
합니다 . 먼지가 나지 않는 헝겊 등을 사용하여 노
즐 주위의 여분의 유분을 닦아냅니다 .
57303-N9- 00
5
남아있는 유분을 제거합니다 .
노즐 선단에서 약 5 초 , 노즐 장착부에서 약 5 초
정도 에어블로우 툴로 에어 블로우합니다. 이 작업
을 3 회 반복해서 노즐내에 남아 있는 여분의 터빈
유를 제거해 주십시오 .
n
요점
스프링부에는 얇은 막 정도의 유분이 있으면 충분합니다.
6
유분의 제거 상태를 확인합니다 .
임의로 시판의 기름제거 종이 등을 사용해서 노즐
내의 잔여 유분의 상태를 확인하여 주십시오 .
n
요점
일반적으로 , Step5 의 작업을 하면 유분은 제거됩니다만 ,
남아 있을 경우는 다시 한번 더 에어 블로우 해 주십시오 .
57304-N9-00
7
노즐을 원위치로 되돌립니다 .
노즐에 잔여 유분이 남아 있지 않은지 재확인 한
후 , 헤드 또는 노즐 스테이션으로 되돌려 주십시
오.
스프링부의 급유
Step 3
스프링부
정밀 드라이버로
터빈유를 소량 도포
스프링부의 탄성동작 확인
Step 4
노즐 스프링부(선단)
잔여 유분의 확인
Step 6
최종적으로 유분이 나오지 않으면
완료입니다
기름종이
에어 블로우 툴
처음에 5초간 블로우하면,
노즐 선단에서 유분이 나옵니다
선단과 장착부에서 각각
5초간 블로우를 반복합니다
3-4
3
█

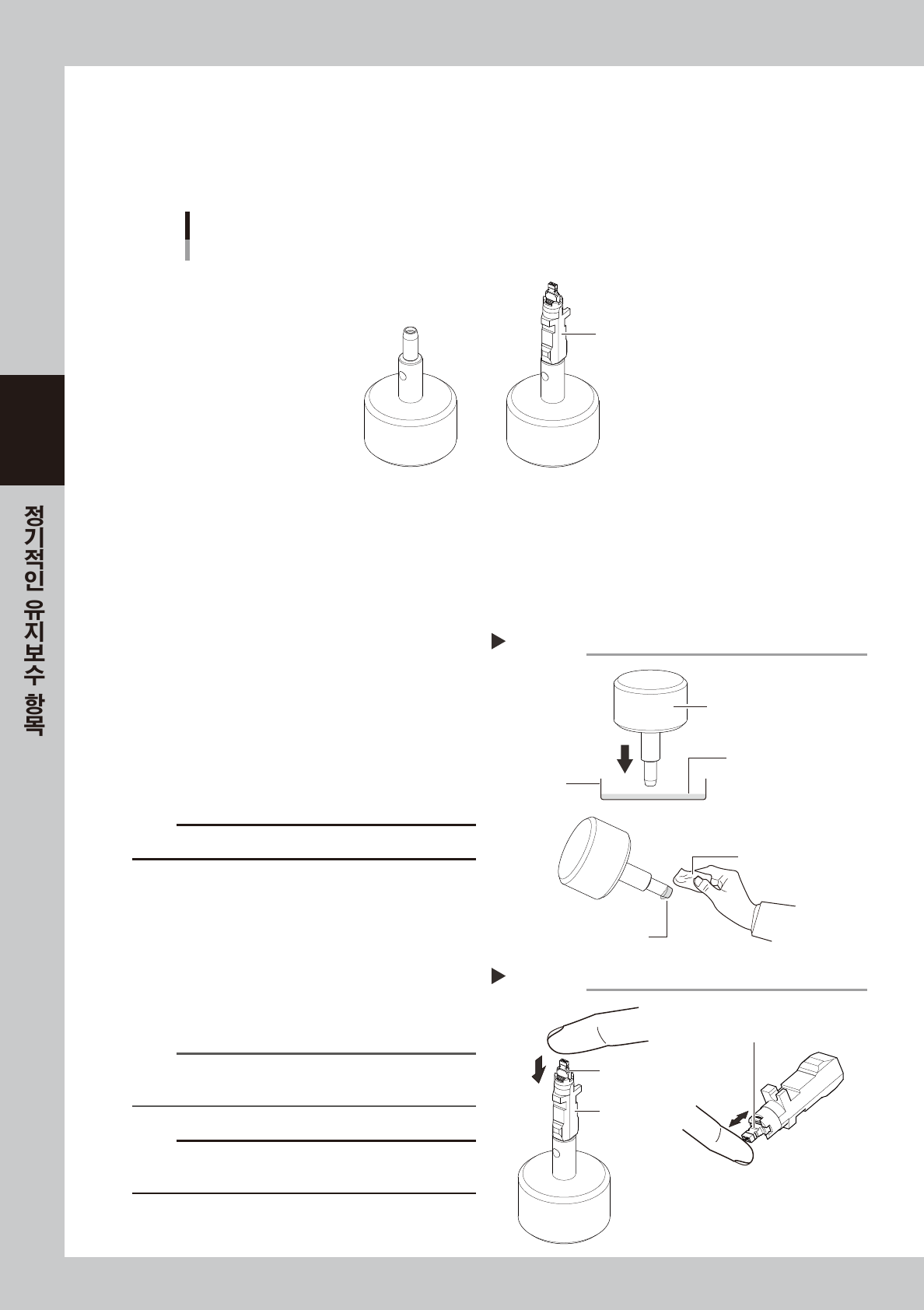

노즐급유툴의사용방법 (Type50X 계노즐용 )
본 장비에서 사용하는 Type50X 계 노즐에 관해서 , 노즐의 스프링부에 터빈유를 급유할 때 , 노즐 급유 툴
( 이후 툴이라고 함 ) 을 사용하면 손쉽게 도포할 수가 있습니다 . 노즐 세정후에 , 이 툴을 사용해서 스프링부에
급유하면 효과적입니다 . 노즐 급유 툴의 사용방법은 다음과 같습니다 .
노즐 미장착 상태
노즐
노즐 장착 상태
노즐 급유 툴
57305-N9-00
█
대상 노즐
사용 가능 : 501A, 502A, 510A/500A, 511A, 512A, 513A
사용 불가 : 503A/A514, 506A/517A, YS 시리즈용 30X 계 , 31X 계 노즐 등
1
트레이에 터빈유를 넣습니다 .
적당한 트레이에 깊이가 1mm 정도 되도록 터빈유
(VG32) 를 넣어 주십시오 .
2
툴의 선단부에 터빈유를 적십니다 .
툴의 선단에 터빈유를 적시고 , 주위에 흘러내리는
여분의 터빈유는 종이 와이퍼 등으로 닦아 주십시
오.
c
주의
종이 와이퍼는 먼지가 나지 않는 것을 사용해 주십시오 .
57306-N9-00
3
노즐에 급유합니다 .
1. 노즐을 툴에 세팅하고 , 노즐 선단을 한 번만
탄성시킵니다 .
2. 노즐을 툴에서 분리하고 , 4~5 번 탄성시켜서
터빈유를 스며들게 합니다 .
57307-N9- 0 0
n
요점
이 툴을 사용하면 , 약 8 번까지 연속해서 노즐의 스프링부에
터빈유를 도포할 수가 있습니다 .
c
주의
손에 기름이 묻어 있지 않은 상태에서 실행하시고 , 노즐 선단에
기름이나 먼지 등이 부착되지 않도록 주의해 주십시오 .
노즐 급유 툴
Step 2
터빈유 (깊이 1mm)
여분의 터빈유를 닦아낸다
노즐 급유 툴
트레이
종이 와이퍼
노즐에 급유
Step 3
노즐
한 번
노즐 스프링부 (선단)
45번 탄성시킨다
3-5
3
1.2.2 노즐 에어경로의 청소
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 , [ 노즐
STN 셔터 ] 버튼으로 노즐 스테이션의 셔터를
열어서 노즐을 탈착해 주십시오 .
2
에어 블로우 합니다 .
1. 노즐 선단을 탈착해서 노즐 장착쪽에서 블로우
합니다 .
2. 노즐 선단을 끼운 상태로 노즐 장착쪽에서 블
로우 합니다 .
57308-N9-00
n
요점
Type60X 계 노즐은 선단을 분리할 수 없습니다.
c
주의
노즐 선단을 탈착하면 내부의 스프링도 같이 빠지므로 , 분실하지
않도록 주의해 주십시오 .
n
요점
더러움이 심할 경우는 , 하기의 Step3, 4 를 실행하여 주십
시오 .
3
노즐 구멍을 청소합니다 .
1. 노즐구멍에 노즐청소용 와이어를 통과시킵니
다.
2. 우측 그림과 같이 노즐을 움직여서 청소합니
다.
57309-N9-00
4
에어 블로우 합니다 .
위에서 통과시킨 노즐 청소용 와이어를 빼고 , 노
즐 내부를 Step2 와 같이 에어블로우 툴로 불어
주십시오 .
5
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납위치에서 되돌려 주십시오 .
에어 블로우
Step 2
에어블로우 툴
(옵션)
선단을 누르면서
90도 돌린다
선단을 당겨서 뺀다
■ 선단부의 탈착
선단을 탈착해서 블로우
선단을 장착해서 블로우
에어튜브(오렌지색)
에어 공급부에
노즐 구멍의 청소
Step 3
노즐
노즐 청소용 와이어
