3-82
3
6
블로운 전환을 ON 으로 합니다 .
1. 하기의「RS 헤드 유닛의 블로우 에어 경로」를
참조해서 , 블로우를 실시할 헤드유닛과 로드
번호를 확인합니다 .
2. [ 장치 ]-「I/O」화면의「Output」를「헤드」로
설정합니다 .
3. 상기의 1. 에서 확인한「로드 1(or2)」를 I/O 화
면에서 클릭한 후 , 화면 아래의 [ON/OFF] 버
튼을 눌러서 해당 로드의 블로우 밸브를 오픈
합니다 . (0 → 1)
58306-N9 - 00
n
요점
「로드 1」「로드 2」의 어느 한 쪽만 밸브를 오픈합니다.
참고
「로드 1(or2)」와「블로우 전환」밸브가 양쪽다 오픈되면 , 로드
하단에 있는 샤프트 선단으로부터 블로우 에어가 배출됩니다.

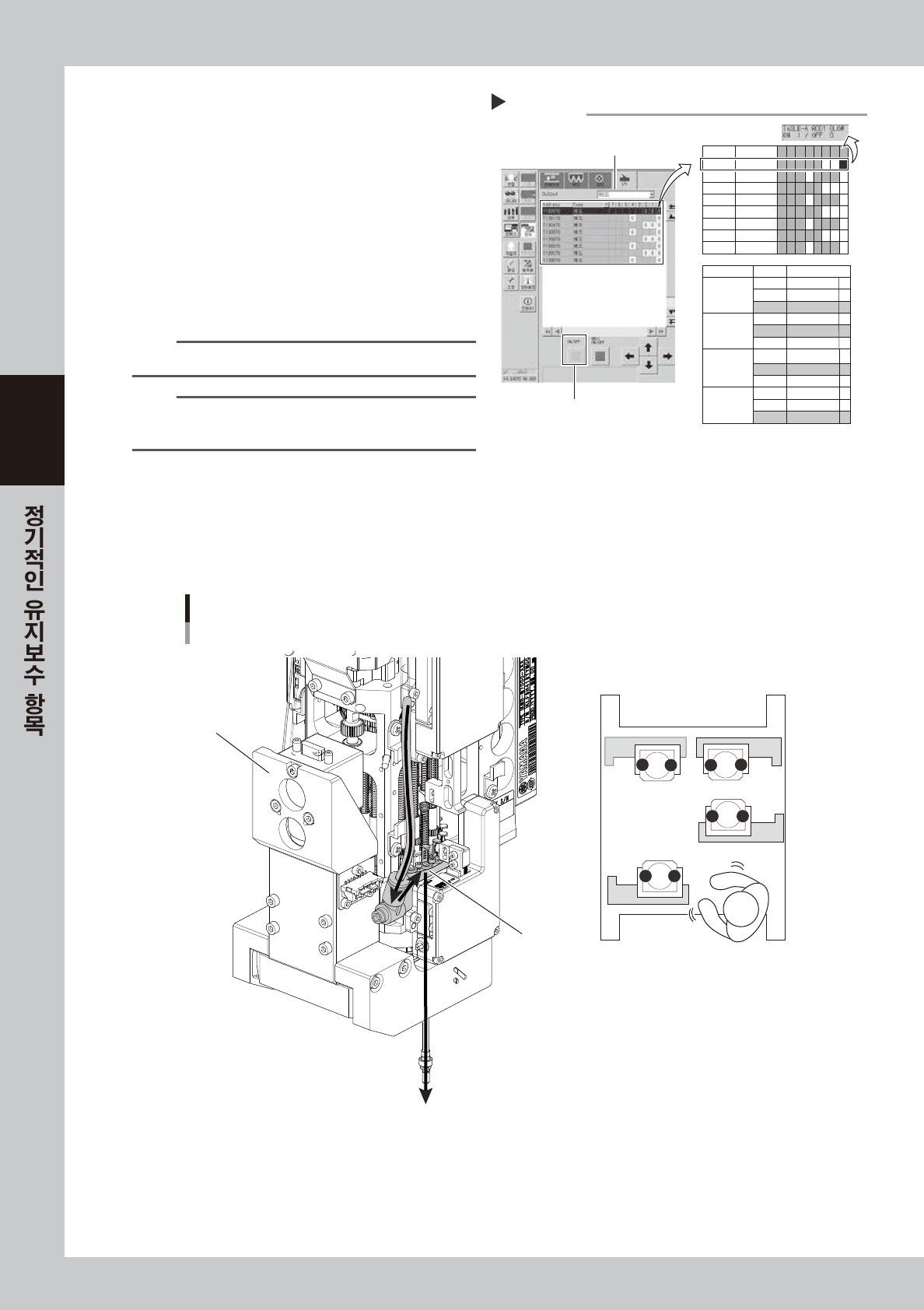

█ RS 헤드유닛의블로우에어경로
RS 헤드 유닛을 정면에서 봤을 때 , 우측에 있는 에어 호스를 로드 1 의 에어 라인 , 반대쪽을 로드 2 의 에어 라인이라고 합
니다 . RS 헤드의 유지보수에서 블로우 에어를 사용할 경우에는 , 유지보수 대상의 헤드유닛과 작업자 위치 및 로드의 위치
를 확인한 후에 실시할 로드를 선택합니다 .
헤드유닛과 로드의 위치
로드2쪽
로드1의 에어 라인
1
2
21
21
1
2
A
B
C
D
헤드유닛 C의 유지보수는
로드2쪽에서 블로우 한다
573F0 -N9-0 0
블로우 전환 ON
Step 6
헤드를 선택
T130070
헤드
Address Type
7 6 5 4 3 2 1 0
T130470
헤드
T130570
헤드
T130870
헤드
T130970
헤드
T130C70
헤드
T130D70
헤드
T130170
헤드
1 0
0 0
0 0 0
0 0
1 0 0
0 0
0 0 0
0 0
헤드유닛 밸브 명칭
Address
A (
테이블
A)
블로우 전환
로드
1
로드
2
T130070 1
T130070 0
T130170 0
B (
테이블
B)
블로운 전환
로드
1
로드
2
T130470 1
T130470 0
T130570 0
C (
테이블
C)
블로운 전환
로드
1
로드
2
T130870 1
T130870 0
T130970 0
D (
테이블
D)
블로운 전환
로드
1
로드
2
T130C70 1
T130C70 0
T130D70 0
0
[ON/OFF] 버튼

3-83
3
7
모든 스풀을「진공위치」로 세팅합니다 .
손으로 해당하는 헤드유닛의 모든 스풀을 상승단
( 진공위치 ) 까지 올립니다 .
573F1-N9-00
참고
스풀의 상승단은, 손가락으로 들어올려서 저항없이 올려지는
위치입니다. 샤프트에 있는 기어 (상측 기어 ) 의 중간쯤까지
스풀이 올라갑니다. 스풀의 상하의 스트로크는 약 3mm이며,
더 이상 올리면 수풀이 빠져버리므로 , 빠지지 않을 정도로
상승시켜 주십시오 .
8
샤프트 내부를 블로우합니다 .
1. 해당 로드쪽의 V 축을 손으로 하강시키면 , 대상 스풀이 내려가서 노즐 샤프트 내부가 블로우됩니다 .
2. 해당 로드쪽의 Z 축의 노브를 손가락으로 수차례 상하로 동작시켜서 , 그 아래의 샤프트를 상하로
동작시킵니다 .
3. 라벨링 ( 헤드번호가 기재되어 있는 부분 ) 을 잡고 , R 축 기어를 돌리면 로터리를 회전시키지 않고
모든 헤드의 R( 탑재각도 ) 을 회전시킬 수가 있습니다 . 120 도 정도 회전시켜 주십시오 .
4. 해당 로드쪽의 Z 축의 노브를 손가락으로 수차례 상하로 동작시켜서 , 그 아래의 샤프트를 상하로
동작시킵니다 .
5. 상기의 3~4 의 작업을 다시 한번 더 실시합니다 .
6. V 축을 손으로 올려서 , 해당하는 스풀의 상승단 ( 진공위치 ) 으로 이동시킵니다 .
7. 로터리를 회전시켜서 , 상기의 1~6 의 작업을 모든 헤드에 대해 실시합니다 .
샤프트 내부의 블로우
V축 하강: 블로우
V축 상승: 진공 (블로우 정지)
R축 기어
여기를 손으로 고정시킨다 V축 상승: 진공(블로우 정지)
1
8- 28-
3
8- 68-
573F2-N9-00
n
요점
한 헤드당 블로우 시간의 기준은 30 초입니다 . 더러움이 잘 제거되지 않을 경우는 , 다소 길게 블로우 해 주십시오 .
스풀 올리기
Step 7
스풀 상승단 : 샤프트 기어부(상측기어)의 중간쯤

3-84
3
9
블로우 전환을 OFF 합니다 .
Step6 의 반대순으로 청소한 헤드유닛의「로드
1(or2)」의 밸브와 ,「블로우 전환」을 OFF
(0 → 1) 로 합니다 .
0
진공 레벨을 확인합니다 .
노즐 & 필터 없음 상태에서 진공레벨을 확인해
주십시오 .
「■ 노즐막힘의 확인방법 (RS 헤드의 경우 )」를
참조해 주십시오 .
•
진공레벨 참고값 :90 이하
NG 의 경우에는 , 해당하는 노즐 샤프트에 대해
재차 Step5~9 의 작업을 실시해 주십시오 .
q
필터를 장착합니다 .
1. 전술의「2.6.1 에어필터의 점검과 교환」을
참조해서 모든 헤드에 새로운 필터를 장착합니
다.
2. 작업이 완료되면 , 사각건을 정리합니다 .
w
스풀의 위치를 복원합니다 .
1. 장비의 안전커버를 닫고 , 대차를 장착합니다 .
2. 비상정지 상태를 해제합니다 .
3. [ 장치 ]-「헤드」 화면에서 테이블을 선택합니
다.
4. [ 밸브 위치복원 ] 버튼을 누르면 , 스풀이 리셋
위치로 되돌아갑니다 .
58307-N9- 0 0
참고
스풀의 복원후의 위치는 진공위치입니다.
밸브 위치복원
Step 12
[밸브 위치복원] 버튼
테이블 선택
