2-9
2
█

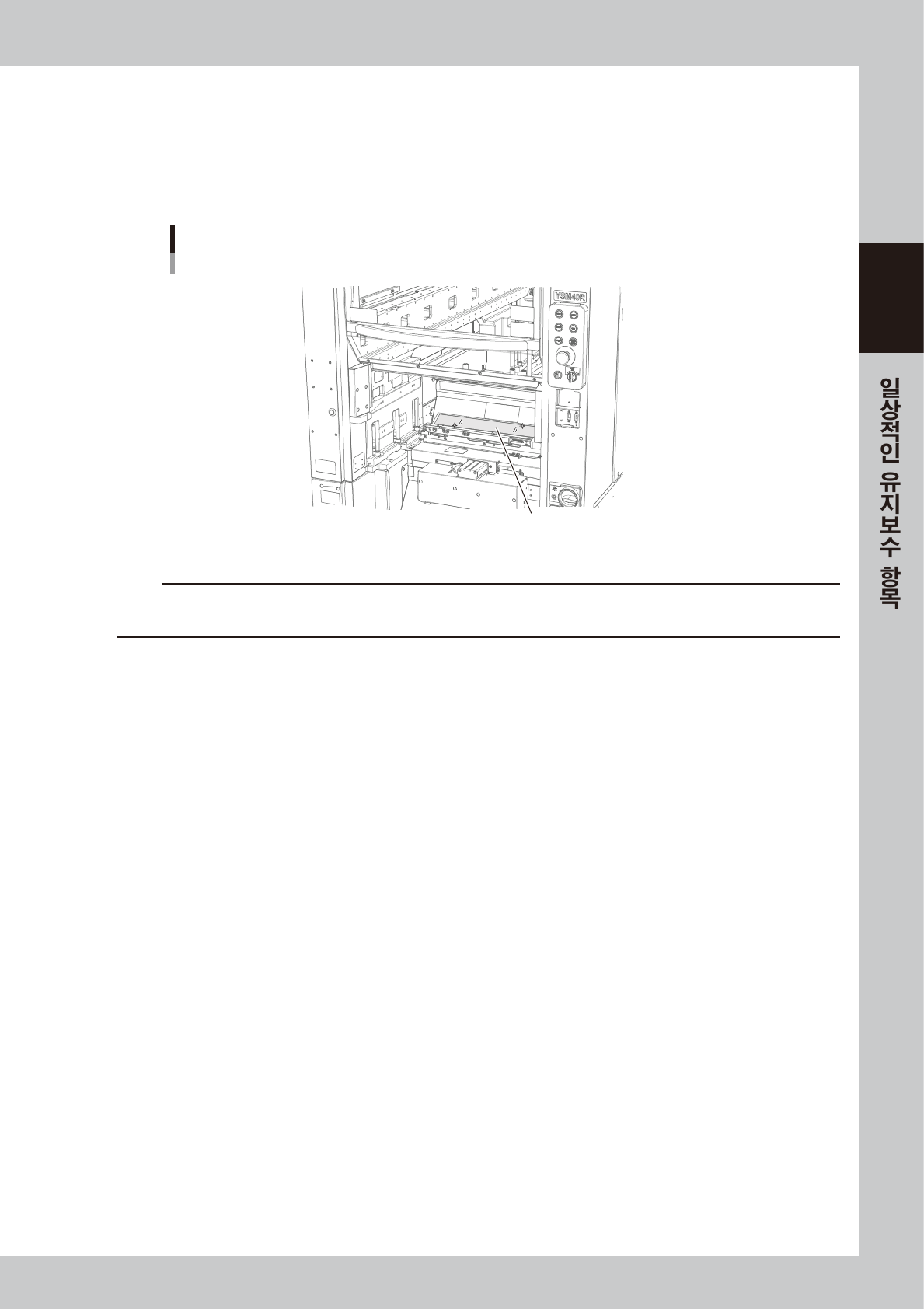

유지보수 거울을 사용하는 방법
본체의 피더 슬로프부근에는 , 노줄 선단의 상태를 확인하기 수월하도록 유지보수 거울이 설치되어 있습니다 .
1. 대차 클램프 스위치를 돌려서 대차를 내리고 , 탈착합니다 .
2. 손으로 헤드를 유지보수 거울의 상부에 이동시킵니다 .
3. 유지보수 거울에 비치는 노즐 선단의 상태를 확인합니다 .
유지보수 거울
유지보수 거울
57203-N9-0 0
c
주의
상기의 확인을 한 상태에서 더러움 등이 발견된 경우는 , 노즐의 개구부 및 선단부를 청소해 주십시오 .
청소방법에 관해서는 제 3 장 「1.2 노즐의 청소와 급유」 를 참조해 주십시오 .
2-10
2

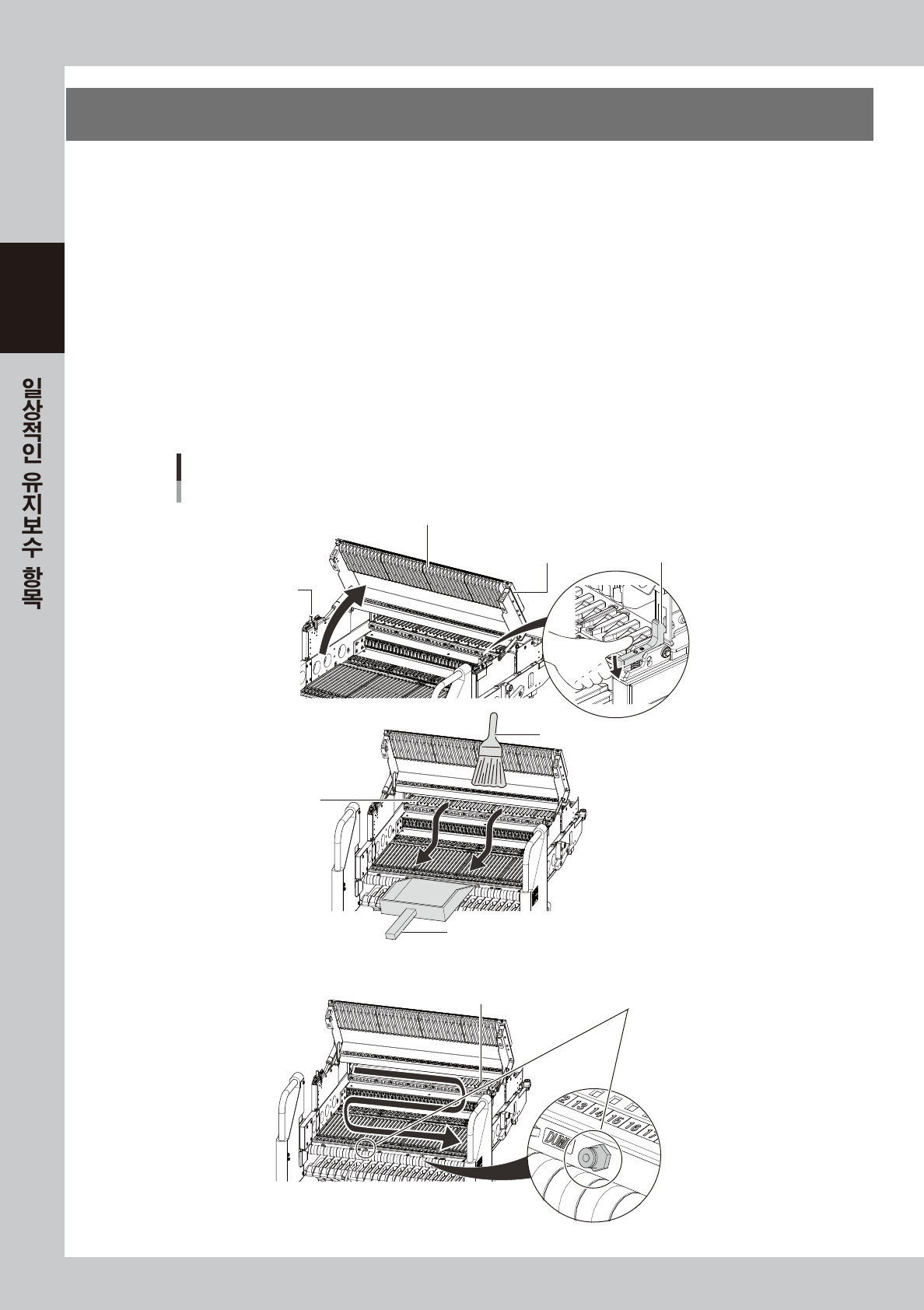

2. 피더 플레이트의 청소
피더 플레이트상에 칩과 이물질이 떨어져 있으면 , 피더세팅을 할 때 이물질이 끼여서 흡착위치의 틀어짐을 발생
시키는 원인이 됩니다 . 이것을 방지하기 위해 일상적으로 점검
•
청소할 것을 권장합니다 .
■ 피더 플레이트 청소용 브러시로 청소
1. 일괄교환 대차를 장비로부터 탈착합니다 .
2. 피더 플레이트 청소용 브러시로 , 아래 그림의 화살표 방향으로 먼지를 털어냅니다 .
■ 청소기로 청소
1. 일괄교환 대차를 장비로부터 탈착합니다 .
2. 가정용 청소기 등을 사용해서 칩이나 종이 테잎 등으로 인해 발생하는 미세한 먼지 등을 흡인해서 청소합니다 .
■ 버큠 ASSY 로 청소
1. 일괄교환 대차를 장비에 장착합니다 .
2. 옵션인 버큠 ASSY(KHY-M88V0-A0X) 를 대차 앞면의 에어 커넥터에 접속합니다 .
3. 칩이나 종이 테잎 등으로 인해 발생하는 미세한 먼지 등을 흡인해서 청소해 주십시오 .
<청소기(버큠ASSY)로 청소할 경우>
가이드 레일 커버를 오픈
<청소용 브러시로 청소할 경우>
피더 플레이트
청소용 브러시
쓰레받기 등으로 받는다
가이드 레일 커버
커버 잠금장치
커버 잠금장치
피더 플레이트
피더 플레이트의 청소
YSM40R용 일괄교환 대차
에어 커넥터 버큠 ASSY 접속구
57204-N9 -10
2-11
2

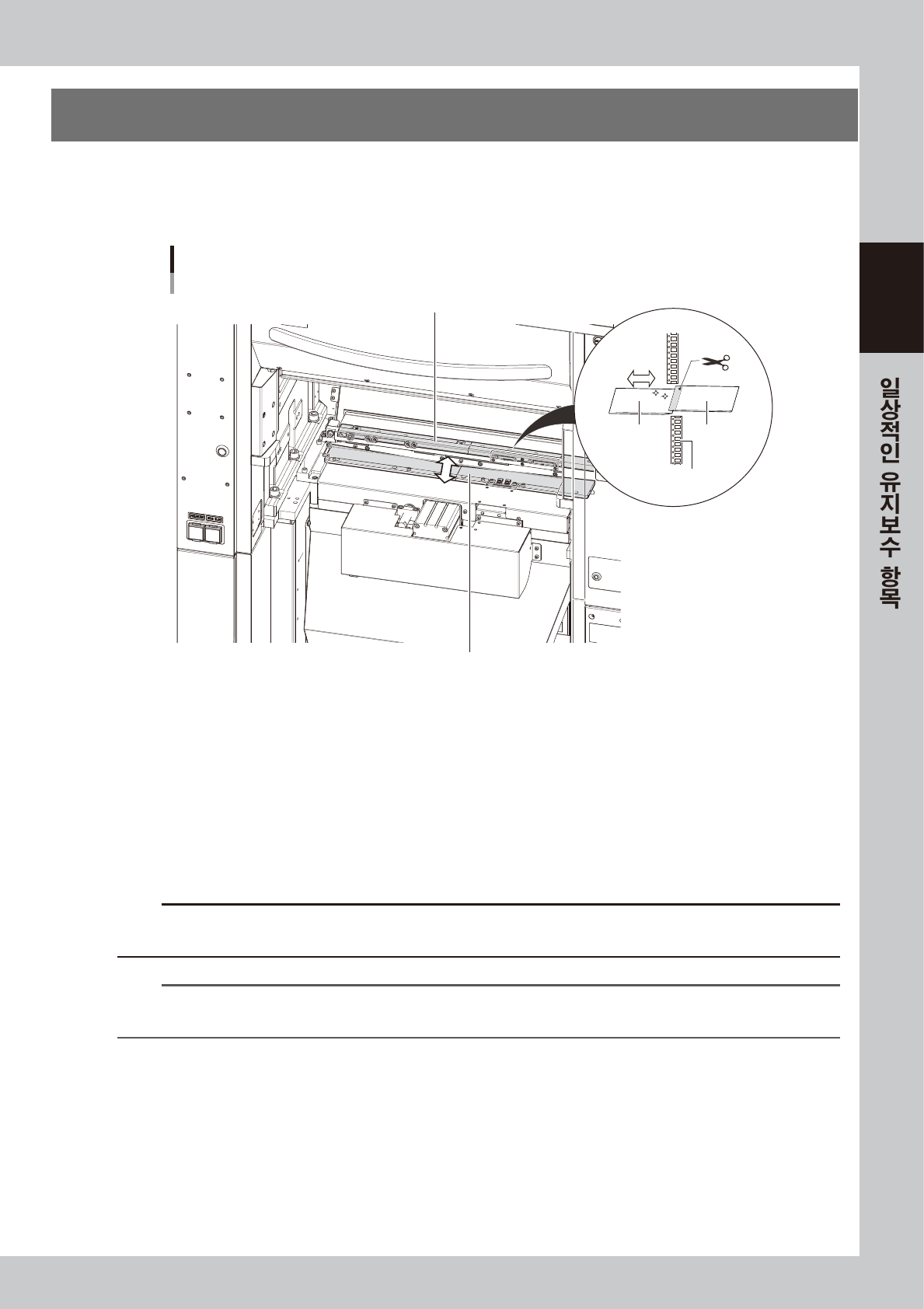

3. 테이프 커터의 상태확인
부품 실장후의 캐리어 테이프눈 , 장비에 내장되어 있는 테이프 커터로 자동적으로 컷트되어서 빈 테이프 박스에
폐기됩니다 . 테이프 커터에 불량이 발생하면 , 컷트되지 않은 테이프가 장비내의 배출경로에 막힐 우려가 있습니
다 . 다음과 같이 일상적으로 테이프 커터의 상태를 확인해 주십시오 .
테이프 커터의 상태확인
테이프 커터 하부 칼날(가동측)
테이프 커터 상부 칼날(고정측)
캐리어 테이프
하부 칼날 상부 칼날
57207-N9- 0 0
◼
테이프 커터의 일상점검 포인트
1. 테이프컷트동작시의소리확인
테이프 컷트의 동작소리가 평상시보다 크거나 , 금속음 등의 이음의 발생 여부를 확인합니다 .
2. 빈테이프박스내의캐리어테이프의절단면확인
빈 테이프 박스내의 캐리어 테이프를 폐기할 때 , 컷트된 캐리어 테이프의 절단면을 확인합니다 .
3. 빈테이프박스내의캐리어테이프의상태확인
하루에 한 번은 , 빈 테이프 박스안을 확인해서 쌓여 있는 캐리어 테이프를 폐기해 주십시오 .
c
주의
사용 종료한 캐리어 테이프는 , 테이프 커터에 의해 절단되어 빈 테이프 박스내에 쌓이게 되므로 정기적으로 폐기해 주십시오 .
빈 테이프 박스의 용량 이상으로 캐리어 테이프가 쌓이게 되면 , 테이프 커터의 동작불량 등의 트러블이 발생할 우려가 있습니다 .
n
요점
테이프 커터의 점검과 분해, 급유 및 칼날의 교환 작업은 취급상 대단히 위험하므로, 서비스 엔지니어가 대응하도록 되어 있습니다.
테이프 커터에 이상이 있을 경우에는 , 판매 대리점 또는 야마하로 문의해 주십시오 .
