6-5 6 2. 컨 베이 어 벨 트 의 교 환 제 3 장 「5.3. 1 컨 베 이 어 벨 트 의 점검 과 가 이 드 • 풀리 의 청소 」에서 , 컨 베 이어 벨 트가 현저 하게 늘어 져 있 거 나 , 더 러 움 , 보 풀 등이 보 일 경 우에 는 , 컨 베 이어 벨 트의 교 환 이 필 요 합니 다 . 다 음 의 순 서대 로 교환해 주십 시 오 . 2. 1 컨베이 어 벨 트 의 교 환 e 1 …
6-4
6
1.3 FL 헤드의 롤러 로크의 교환
e
1
노즐을 탈착합니다 .
1. 장비를 비상정지 상태로 합니다 .
2. 대차를 사용하고 있을 경우는 , 대차를 탈착합
니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐 Arm ASSY 를 분리합니다 .
1. 노즐 Arm ASSY 고정볼트 (2 군데 ) 를
육각렌치 (1.5mm) 로 분리해 주십시오 .
2. 노즐 Arm ASSY 를 밑으로 당겨서 뺍니다 .
c
주의
샤프트 부분에는 O 링이 있습니다 . 노즐 Arm ASSY 를 뺄 때에
는 , 상처내지 않도록 주의해 주십시오 .
57607-N9- 0 0
3
노즐 Arm ASSY 를 교환합니다 .
새로운 노즐 Arm ASSY 로 교환하고 , 고정볼트를
체결해서 장착해 주십시오 .
4
장착 상태를 확인합니다 .
1. 판스프링과 롤러와의 사이에 틈새가 없는지
확인합니다 .
2. 노즐을 수차례 탈장착해서 , 느슨하지 않은지
확인해 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
█
롤러만 교환할 경우
노즐 Arm ASSY 를 분리한 상태에서 설명합니다 .
1
서클립을 분리합니다 .
롤러의 샤프트 부분에 있는 서클립을 정밀 일자
드라이버로 밀어서 빼 주십시오 .
57608-N9-00
2
롤러를 분리합니다 .
샤프트를 빼고 , 롤러를 분리해 주십시오 .
3
롤러를 장착합니다 .
새로운 롤러를 노즐 Arm ASSY 에 세팅하고 ,
샤프트를 구멍에 맞춰서 옆에서부터 끼웁니다 .
57609-N9-00
4
서클립을 끼웁니다 .
정밀 일자 드라이버를 사용해서 , 서클립을 원상태
로 끼워 주십시오 .
Step 2
노즐 Arm ASSY의 분리
노즐 Arm ASSY
노즐 Arm ASSY 고정볼트
O링
서클립의 분리
Step 1
샤프트
서클립
롤러
롤러의 장착
Step 3
샤프트
새로운 롤러
6-5
6
2. 컨베이어 벨트의 교환
제 3 장「5.3.1 컨베이어 벨트의 점검과 가이드
•
풀리의 청소」에서 , 컨베이어 벨트가 현저하게 늘어져 있거나 ,
더러움 , 보풀 등이 보일 경우에는 , 컨베이어 벨트의 교환이 필요합니다 . 다음의 순서대로 교환해 주십시오 .
2.1 컨베이어 벨트의 교환
e
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태
로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
4. 테이프 커터부의 덕트를 분리합니다 .
5. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
2
클램프 보드 ASSY 를 분리합니다 .
육각렌치 (2.5) 로 클램프 보드 ASSY 의 고정볼트
( 우측 그림의 4 군데 ) 를 빼서 클램프 보드 ASSY
를 떼어내 주십시오 .
57610 -N9- 00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
3
풀리의 위치를 마킹합니다 .
벨트를 풀기 전에 , 텐션이 걸려 있는 풀리의 고정
볼트 위치를 유성펜으로 마킹해 주십시오 .
57611-N9- 00
4
벨트를 느슨하게 합니다 .
1. 육각렌치 2 개로 텐션이 걸려있는 풀리를 풀어
서 , 긴 구멍 의 끝까지 ( 푸는 방향 ) 이동시켜
주십시오 .
풀리측 : 육각렌치 (5mm)
고정측 : 육각렌치 (4mm)
2. 일자 드라이버로 풀리 샤프트를 풀어서 풀리를
분리해 주십시오 .
57612 -N9- 00
c
주의
와셔를 분실하지 않도록 주의해 주십시오 .
클램프 보드 ASSY의 분리
Step 2
클램프 보드 ASSY
클램프 보드 ASSY 고정볼트
풀리 위치의 마킹
Step3
풀리의 위치를 유성펜으로 마킹한다
벨트 풀기
Step 4
육각렌치 (4)
육각렌치 (5)
텐션이 걸려있는 풀리
와셔분리하는 풀리풀리 샤프트
6-6
6
5

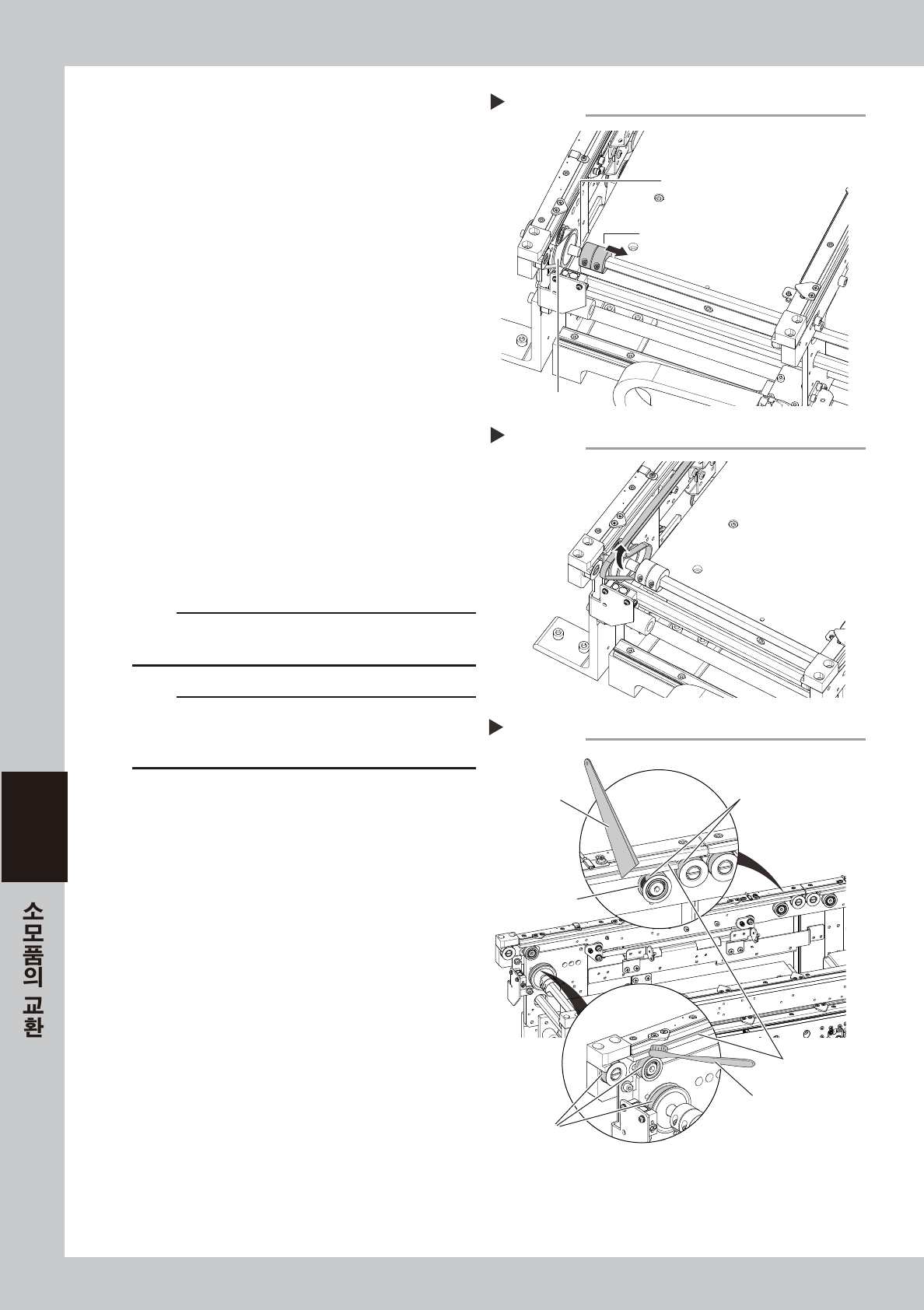

벨트 구동용 풀리와 샤프트를 분리합니
다.
1. 육각렌치 (2.5) 로 커플링의 볼트를 느슨하게
합니다 .
2. 구동용 풀리로부터 커플링을 우측 그림의 화살
표 방향으로 밀어서 , 벨트를 뺄 틈새를 만듭니
다.
57613 -N9- 00
6
컨베이어로부터 벨트를 분리합니다 .
커플링과 샤프트와의 틈새로부터 벨트를 빼 주십
시오 .
57614 -N9- 00
7
가이드와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착되어 있는
벨트의 마모 가루는 버큠 ASSY( 옵션 ) 으로
흡인해 주십시오 .
2. 풀리의 외주면에 벨트 마모 가루가 부착되어
있을 경우에는 , 플라스틱 헤라 등으로 제거합
니다 .
3. 벨트 가이드부에 마모 가루가 들어가 있을
경우에는 , 브러시 등으로 제거해 주십시오 .
57615-N9-0 0
c
주의
풀리나 가이드에 상처내지 않도록 , 헤라와 브러시를 주의해서 사
용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
커플링 풀기
Step 5
이 틈새로부터 벨트를 뺀다
커플링
구동용 풀리
컨베이어 벨트의 분리
Step 6
Step 7
헤라
(플라스틱)
브러시
벨트 가이드
풀리 외주면
풀리 외주면
벨트의 마모가루
부착상태
가이드・풀리의 청소
