3-41 3 3.3 FL 헤 드 3. 3. 1 에어필 터의 청소 와 교 환 공 급 에 어 의 상 태 나 가동 시 간에 따 라 다릅 니 다 만 , 일 반 적 으로 3 개 월 을 기 준 으로 필 터 를 점 검 할 필 요가 있 습 니 다 . 다 소 의 더 러 움은 에 어 블 로 우 툴 로 제 거 해 주십 시 오 . 제 거 되 지 않 을 경 우는 , 필 터 를 교 환 해 주 십 시 오 . 1 작 업…
3-40
3
■ 스풀에 의한 진공 / 블로우의 전환에 대해서
RS 헤드유닛의 좌우에 있는 V 축을 위 아래로 동작시켜서 , 스풀을 상하로 이동시킵니다 .
V축으로 스풀의 상하동작
스풀
V축으로 스풀의 상하동작
573E7-N9-00
RS 헤드유닛은 , 각 헤드에 있는 스풀을 상하로 이동시켜서 진공 / 블로우의 전환을 합니다 .
스풀
노즐 샤프트로
블로우 (에어)
진공
<스풀 하강시>
<스풀 상승시>
진공
블로우 (에어)
573E8-N9-00
3-41
3

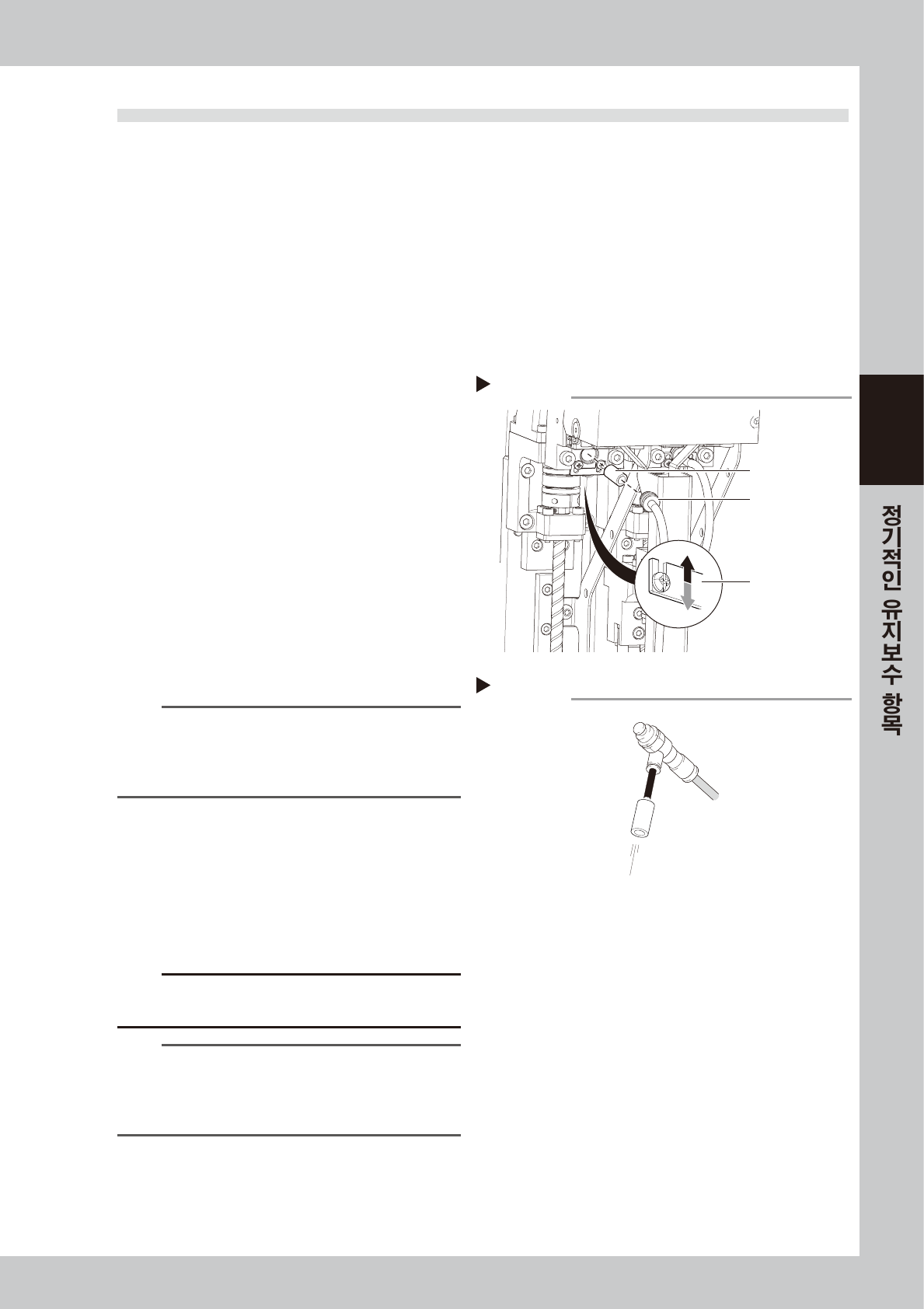

3.3 FL 헤드
3.3.1 에어필터의 청소와 교환
공급에어의 상태나 가동시간에 따라 다릅니다만 , 일반적으로 3 개월을 기준으로 필터를 점검할 필요가 있습
니다. 다소의 더러움은 에어블로우 툴로 제거해 주십시오 . 제거되지 않을 경우는 , 필터를 교환해 주십시오 .
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
4. 작업하기 수월한 위치에 헤드 유닛을 이동시키고 , 사각건을 그 밑에 깔아 둡니다 .
2
필터 고정 플레이트의 나사를 느슨하게
합니다 .
십자 드라이버로 필터 고정 플레이트의 나사를
느슨하게 해 주십시오 .
3
필터 캡을 분리합니다 .
필터 고정 플레이트를 느슨하게 해서 밑으로 내리
면 필터 캡과 필터를 분리할 수가 있습니다 .
필터 캡을 잡고 앞쪽으로 당겨서 빼 주십시오 .
57340-N9-00
4
필터를 청소합니다 .
필터의 더러움이 심하지 않으면 , 에어블로우 툴로
청소해서 재사용 해 주십시오 .
57341-N5-0 0
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(KLF-M7156-00X) 으로 교환합니다 .
장비의 가동 시간에 따라 다릅니다만 , 필터 교환의 기준은
3 개월에 한 번입니다 . 정기적으로 교환해 주십시오 .
5
필터를 장착합니다 .
1. 필터 캡에 필터를 끼워서 원위치로 되돌려 주
십시오 .
2. 필터 고정 플레이트를 위로 밀어 올리고 십자
드라이버로 고정해 주십시오 .
3. 작업이 완료되면 , 사각건을 정리합니다 .
c
주의
필터 캡이 안쪽 끝까지 끼워져 있는지 확인한 후에 고정해 주십시
오.
참고
필터의 교환후에는 ,「■ 노즐막힘의 확인방법」을 참조해서
진공레벨을 확인합니다.
정상값으로 되지 않을 경우는 , 후술의「5.2.1 스플라인 샤프
트의 세척」을 실시해 주십시오 .
필터캡의 분리
Step 2, 3
필터
필터캡
필터 고정 플레이트
고정
해방
필터의 청소
Step 4
필터
에어블로우 툴
3-42
3

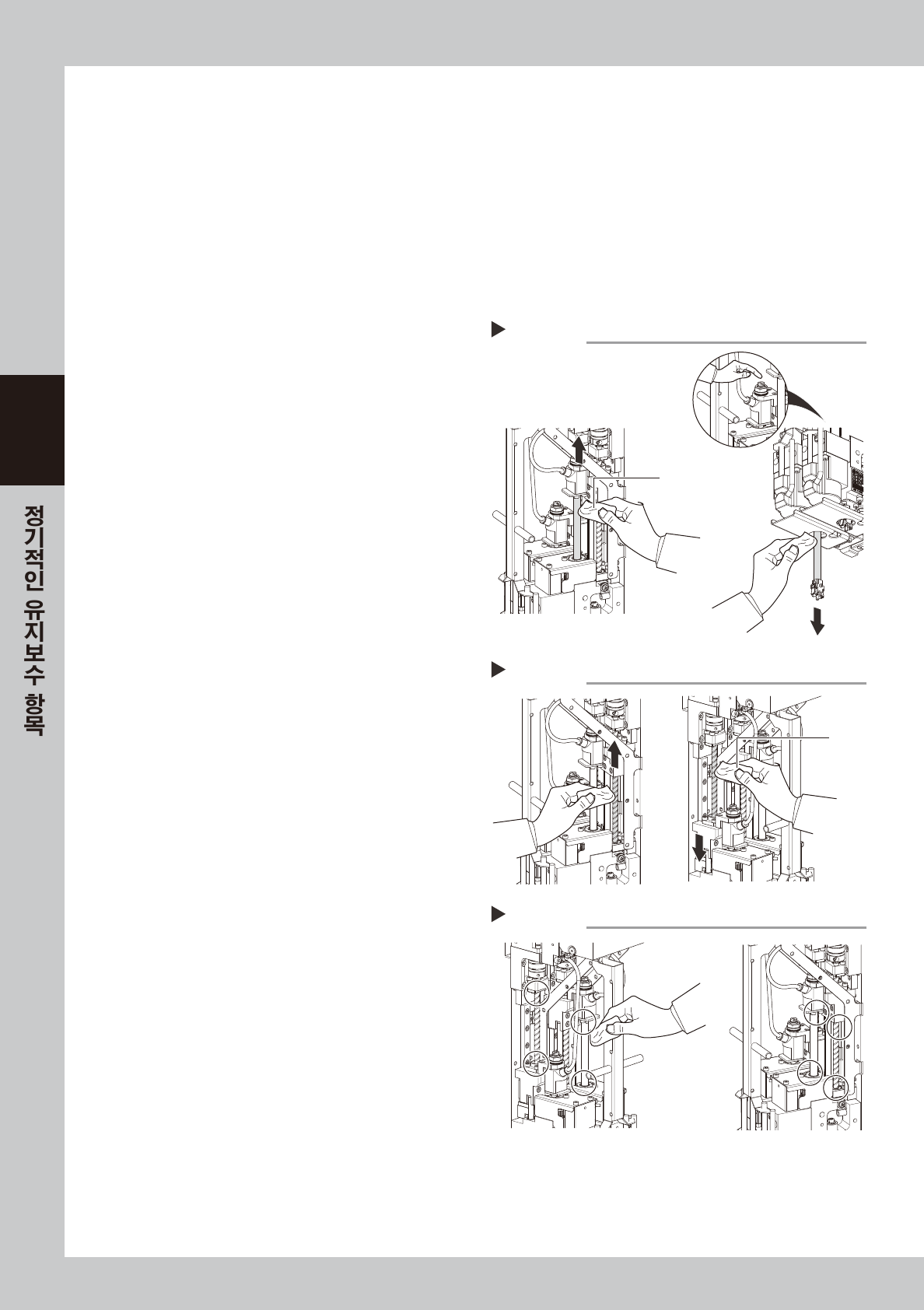

3.3.2 스플라인 샤프트
•
볼스크류의 청소와 급유
FL 헤드의 스플라인 샤프트와 볼스크류는 보통 3 개월에 1번 정도 청소와 급유를 실시할 필요가 있습니다.
다음과 같은 순서대로 실시해 주십시오 .
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니다 .
4. 작업하기 수월한 위치에 헤드 유닛을 이동시키고 , 사각건을 그 밑에 깔아 둡니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 와이퍼 등으로 스플라인 샤프트
의 더러움을 닦아 주십시오 .
1. 우측 그림과 같이 샤프트의 상부를 청소합니
다.
2. 헤드를 손으로 내려서 샤프트의 하부도 청소합
니다 .
57342-N9-00
3
샤프트에 구리스를 도포합니다 .
보호 장갑을 낀 손으로 지정 구리스 (NSL) 를
스플라인 샤프트에 엷게 도포해 주십시오 .
4
볼스크류를 청소합니다 .
먼지가 나지 않는 와이퍼 등으로 볼스크류의 더러
움을 닦아 주십시오 .
1. 우측 그림과 같이 볼스크류의 하부를 청소합니
다.
2. 헤드를 손으로 내려서 볼스크류의 상부를 청소
합니다 .
57343-N9-00
5
볼스크류에 구리스를 도포합니다 .
보호 장갑을 낀 손으로 지정 구리스 (NSL) 를
볼스크류에 엷게 도포해 주십시오 .
6
여분의 구리스를 닦아 냅니다 .
1. 헤드를 손으로 수차례 동작시킵니다 .
2. 스플라인 샤프트와 볼스크류의 상하 ( 우측
그림의 동그라미 부분 ) 에 고여있는 구리스를
닦아 주십시오 .
3. 작업이 완료되면 , 사각건을 정리합니다 .
57344-N9-00
스플라인 샤프트의 청소
Step 2
와이퍼
볼스크류의 청소
Step 4
와이퍼
여분의 구리스 닦아내기
Step 6
