1-15
1
2.3 유지보수 공구
2.3.1 클리닝 툴

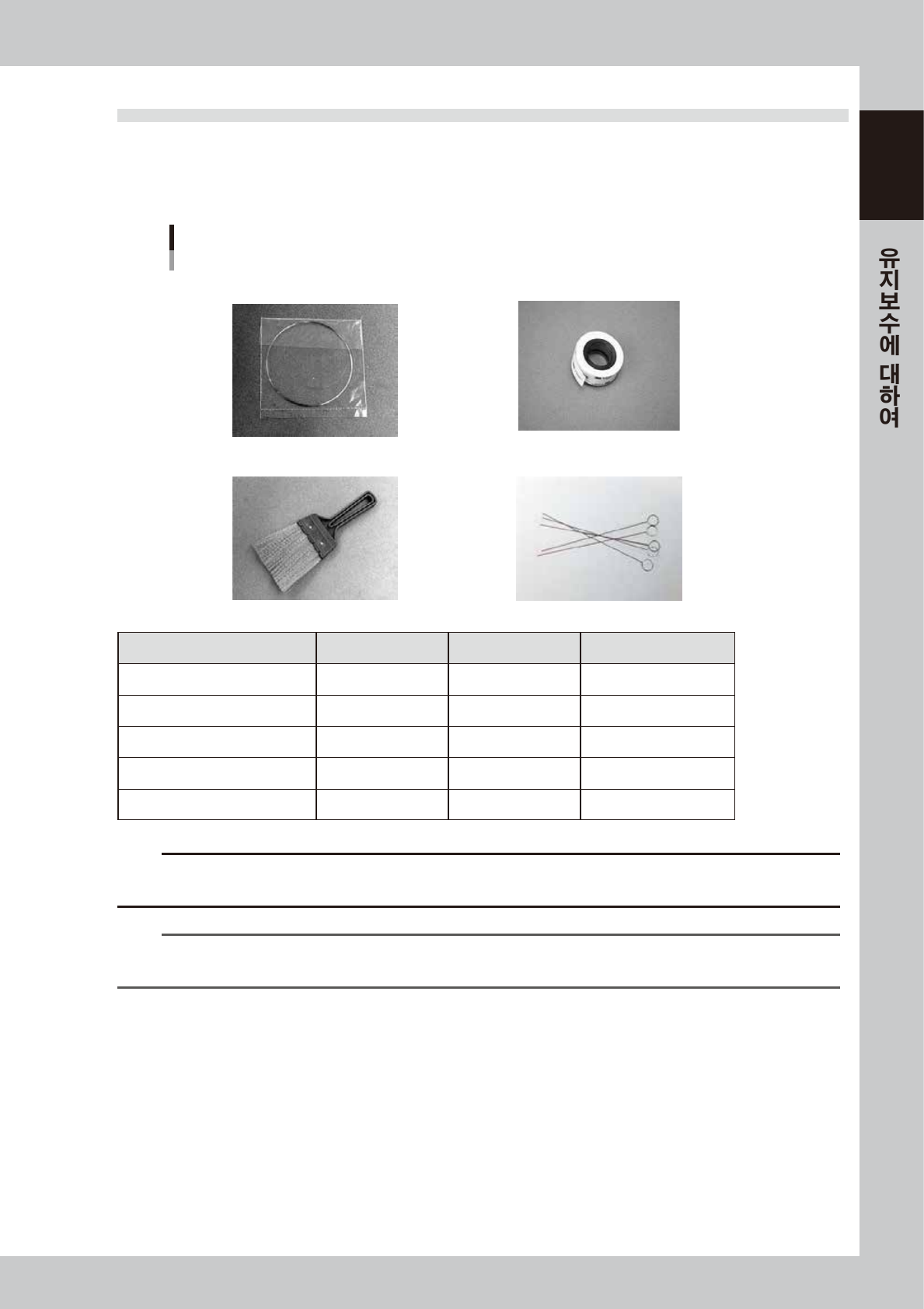

■ 클리닝 툴 ( 동봉품 )
RS헤드 배관용 브러시
클리닝 툴
동봉품
노즐청소 와이어
피더 플레이트 청소용 브러시
노즐선단 클리닝 테이프
57110-N9-10
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어 NEEDLE ASSY KV8-M8883-A0X
노즐선단 클리닝테이프 TAPE, CLEANER KGT-M8895-00X 양면 테이프
피더 플레이트 청소용 브러시 BRUSH, FEEDER KV7-M8880-20X
RS 헤드 배관용 브러시 BRUSH, SPLINE KMB-M3858-00X 5개
청소 브러시용 후크 HOOK KGA-M13B9-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
n
요점
노즐선단 클리닝 테이프 ( 양면 테이프 ) 는 노즐의 선단 청소에 사용합니다만 , 반드시 초음파 세척기 (옵션) 또는 IPA 로
노즐을 세척하고 나서 사용하여 주십시오 .
1-16
1
■ 클리닝 툴 ( 옵션 구입품 )
클리닝 툴
옵션 구입품
노즐청소 와이어용 핸들
에어 블로우 툴
클리닝 킷
닦기용 와이퍼
버큠 ASSY.
CLEANER, VISION SET
면봉(15cm)
블로워 브러시
렌즈 클리너, 클리닝 페이퍼
57111-N9-10
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어용 핸들 NEEDLE CLEANER ASSY KV8-M8881-A0X
에어블로우 툴 AIR BLOW TOOL KU4-M8590-00X Φ 4mm 에어호스
면봉 (15cm) SWAB KGA-M3802-00X
CLEANER, VISION SET
(KHW-M3801-A0X)
블로워 브러시 BLOWER KGA-M3803-00X
렌즈클리너 , 클리닝 페이퍼 CLEANER, LENS KGA-M3801-00X
클리닝 킷 CLEANING KIT KHN-M8860-00X
버큠 ASSY VACUUM ASSY KHY-M88V0-A0X
청소용 ( 버큠 )
Φ 4mm 에어호스
닦기용 와이퍼 WIPER KGS-M3840-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-17
1
2.3.2 급유툴
•
구리스
GREASE GUN SET
RS헤드 급유용 지그
급유 툴・구리스
동봉품/옵션 구입품
리튬계 구리스 NSL노즐 스프링부 급유용 실린지
구리스건
표준타입 노즐
플렉시블 타입 노즐
굽은타입 노즐
57112 -N9-10
■
급유 툴 • 구리스 (
동봉품 )
명칭 부품 명칭 부품 번호 비고
노즐 스프링부 급유용 실린지 SYRINGE, OIL KV8-M8870-00X 터빈유 VG32
RS 헤드 급유용 지그 LUBRICATION SET KMB-M3820-00X RS 헤드 / 샤프트 급유용
리튬계 구리스 GREASE PACK K48-M3856-00X NSL 80g
■
급유 툴 • 구리스 (
옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
저발진 구리스 GREASE PACK KW7-M3851-00X RS 헤드 / 기어용 , LG2 80g
RS 헤드 , 스풀용 구리스
GREASE 30G KMB-M3854-00X RS 헤드 / 스풀 급유용 30g
GREASE 200G KMB-M3853-00X RS 헤드 / 스풀 급유용 200g
RS 헤드 , 샤프트 선단부용 구리스 GREASE PACK (L500) KMB-M3859-00X RS 헤드 / 샤프트 선단부용 80g
RS 헤드 , 샤프트 상부용 오일 LUBRICANT 20ML KMB-M3855-00X RS 헤드 / 샤프트 상부용 20mL
구리스 건 ( 표준노즐 장착 ) GREASE GUN K48-M3852-00X
GREASE GUN SET
KHW-M3852-A0X
노즐 ( 플렉시블 타입 ) GREASE NOZZLE K48-M3857-00X
노즐 ( 굽은 타입 ) GREASE NOZZLE K48-M3854-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
