1-18
1
■ 구리스의 취급에 관한 주의사항
w
경고
구리스 등의 윤활제는 , 눈에 들어가면 염증을 일으키는 경우가 있으므로 주의하여 주십시오 . 취급시에는 , 보호안경 등을
사용하여 눈에 들어가지 않도록 해 주십시오 .
w
경고
구리스 등의 윤활제는 , 피부에 닿으면 염증을 일으킬 경우가 있으므로 주의하여 주십시오 . 취급시에는 , 보호장갑을 사용해서
피부에 닿지 않도록 해 주십시오 .
w
경고
구리스 등의 윤활제는 , 잘못해서 마시면 설사 , 구토를 할 수 있습니다 .
c
주의
구리스를 보관할 경우는 , 이물질이나 수분 등의 유입방지를 위해 사용 후에는 밀봉하여 주십시오 . 직사광선을 피하고 , 화기 , 열원으로
부터 멀리 떨어진 서늘한 곳에 보관하여 주십시오 .
1-19
1

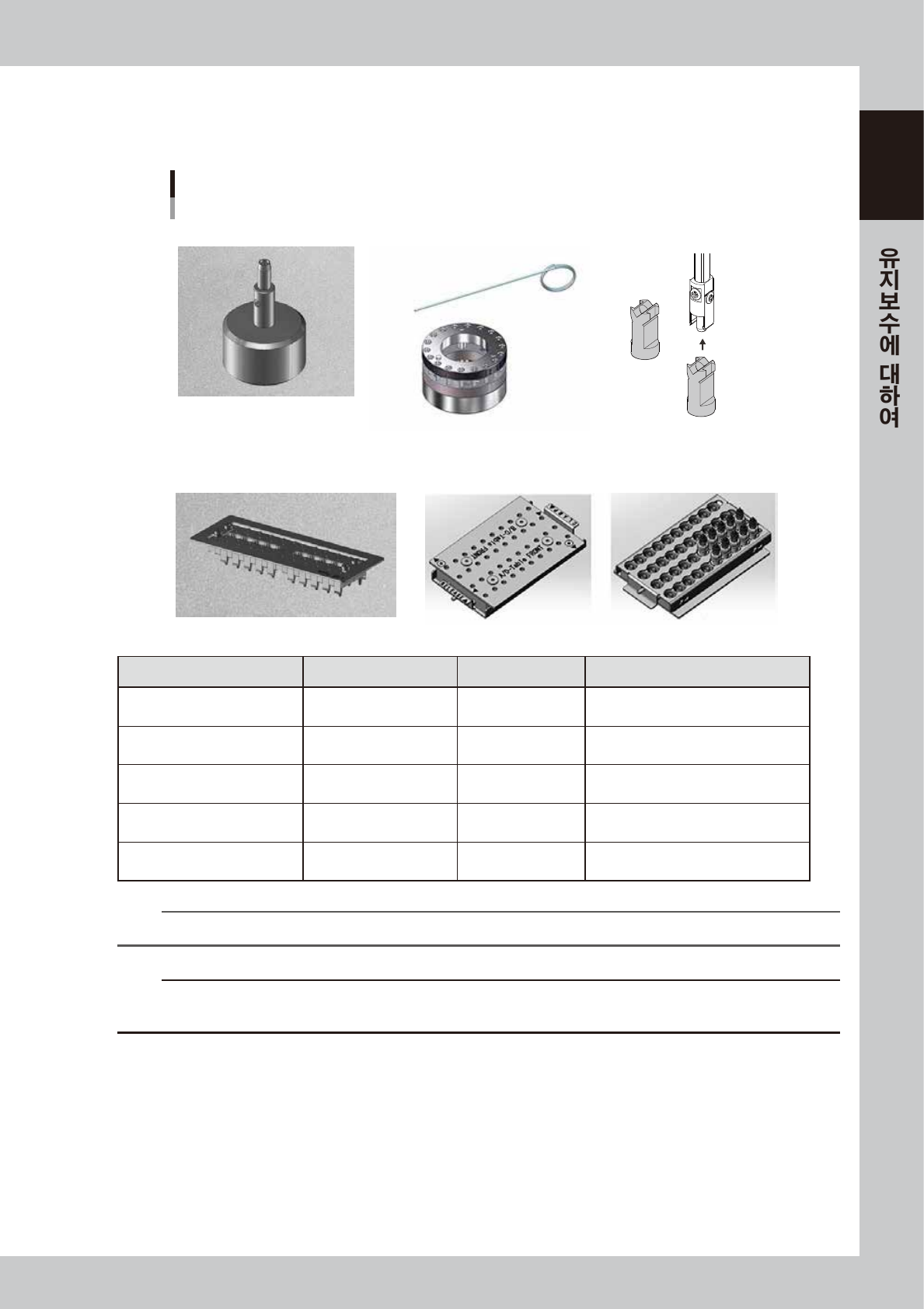

2.3.3 스페셜 툴
■ 스페셜 툴 ( 옵션 구입품 )
RS헤드용 필터 일괄 삽입 툴
스페셜 툴
옵션 구입품
MU헤드용 ANC 노즐 탈장착 툴
노즐 급유 툴 MU헤드용 판스프링 장착 툴
RS헤드용 ANC 노즐 탈장착 툴
57113 -N9-10
명칭 부품 명칭 부품 번호 비고
노즐 급유 툴 NOZZLE TOOL OIL KLF-M88MP-00X
제3장 「█ 노즐 급유 툴의 사용방법
(Type50X 계 노즐용 )」 참조
MU 헤드용 ANC 노즐 탈장착 툴 NOZZLE TOOL MU ANC KLF-M88M3-A0X
제3장 「█ MU 헤드용 노즐의 일괄 탈착 /
장착방법」 참조
MU 헤드용 노즐 판 스프링 장착 툴 TOOL LEAF SPRING KGS-M8810-00X
제6장 「█ 판스프링 장착툴이 있을 경우」
참조
RS 헤드용 필터 일괄 삽입 툴 FILTER INSERT JIG KMB-M3810-00X
제3장 「2.6.1 에어필터의 점검과 교환」
참조
RS 헤드용 ANC 노즐 탈장착 툴 NOZZLE TOOL RS ANC KMB-M88M0-A0X
제3장 「█ RS 헤드용 노즐 일괄 탈착 / 장
착방법」 참조
n
요점
노즐 판스프링 장착 툴은, YSM40R 에서는 MU 헤드 전용입니다만 , 다른 야마하 장비에서도 사용할 수 있습니다.
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-20
1
2.4 필요공구
유지보수에 필요한 아래의 공구 및 툴을 준비하여 주십시오 .
■ 공구 리스트
●
: 동봉 부속품 ○ : 옵션 구입품
명칭 적용 비고
○ 십자 드라이버 대•소
○ 일자 드라이버 대•소
정밀 십자 드라이버 #0•#1 ( 노즐 판스프링 교환 , 밸브교환에 사용 )
○ 6 각 렌치세트 1 세트 HEX, WRENCH SET
○ 구리스건 구리스 보급용
○ 에어 블로우 툴 청소용
○ 초음파 세척기 노즐세척에 사용합니다 .
● 노즐 스프링부 급유용 실린지 터빈유 (VG32) 의 급유에 사용합니다 .
● 노즐청소 와이어 노즐 , 스플라인 구멍의 청소에 사용합니다 .
○ 버큠 ASSY 피더 플레이트 상면을 청소합니다 .
■ 기타 툴 리스트
●
: 동봉 부속품 ○ : 옵션 구입품
명칭 적용
종이 와이퍼 먼지가 나지 않는 것을 준비하여 주십시오 .
사각건 ( 사각 헝겊 ) 부품의 분실이나 더러움을 방지하기 위해 사용합니다 . (2 장 )
세척용 알코올 IPA ( 이소프로필 알코올 ) 또는 에탄올을 준비하여 주십시오 .
종이컵 또는 트레이 스플라인 청소시에 사용합니다 .
샬레 (Schale) RS 헤드의 샤프트용 구리스를 넣습니다 .
○ 면봉 (15cm) 카메라의 렌즈와 반투명 유리 및 조명 청소에 사용합니다 .
○ 렌즈클리너 카메라의 렌즈와 조명 청소 등에 사용합니다 .
○ 블로워 브러시 카메라 렌즈와 조명 등의 청소에 사용합니다 .
○ 클리닝 킷 스플라인 샤프트의 청소에 사용합니다 .
○ RS 헤드용 필터 일괄 삽입 툴 RS 헤드의 필터 장착시에 사용합니다 .
○ RS 헤드용 ANC 노즐 탈장착 툴 RS 헤드의 노즐 청소시 , ANC 노즐의 탈장착에 사용합니다 .
● RS 헤드 급유용 지그 RS 헤드의 샤프트부의 급유에 사용합니다 .
○ MU 헤드용 판스프링 장착 툴 MU 헤드의 판스프링 장착시에 사용합니다 .
○노즐 급유 툴 노즐의 스프링부에 급유할 때 사용합니다 .
○ MU 헤드용 ANC 노즐 탈장착 툴 MU 헤드의 노즐 청소시 , ANC 노즐의 탈장착에 사용합니다 .
■ 안전 보호구
명칭 적용
방진 안경
IPA 의 사용 및 에어블로우 툴 등으로 , 에어 블로우를 할 때는 반드시 착용하여 주십시오 .
방진 마스크
보호장갑 윤활제를 도포할 때나 , 진공펌프의 유지 보수시에 착용해 주십시오 .
