1-1
1
1. 장비의 성능을 유지하기 위해서
구입하신 장비의 성능을 유지하기 위해서는 , 보다 나은 환경조건에서 사용하시는 것이 제 1 조건이 됩니다 .
더욱이 평소의 유지보수 및 정기적인 점검을 소홀히 하지 않는 것이 중요합니다 .
1.1 필수조건 및 환경조건
■ 사용에어
항목 내용
에어압
공급에어 압력 : 0.45Mpa 이상
설정에어 압력 : 0.40Mpa(0.39Mpa~0.41Mpa)
헤드유닛 에어압력 : 0.040Mpa(0.039Mpa~0.041Mpa)
에어 소비량
RS 헤드 (4 빔 ) :50NI/min( 평균 ), 180NI/min( 최대 )
MU 헤드 ( 빔 공통 ) :30NI/min( 평균 ), 140NI/min( 최대 )
FL 헤드 (2 빔 ) :30NI/min( 평균 ), 140NI/min( 최대 )
사용조건
내경 8mm 이상의 에어호스를 사용할 것 .
에어 드라이어 및 에어필터를 통과한 청정한 에어를 사용할 것 .
■ 사용전원
항목 내용
전원
삼상교류
200/208/220/240/380/400/416V( ± 10%)
주파수 50Hz/60Hz
전원용량 13.9KVA
평균소비 전력 3.2KW
전원접속 전원 케이블 도체단면적 10 ㎟이상
■ 환경조건
항목 내용
노이즈 EN61000-6-2 규격에 적합
습도 20~80%( 결로현상이 없을 것 ) 최적범위 :50~60%
온도 기능 보증은 15~35℃ 이내 , 정밀도 보증은 20~28℃ 이내
과도 전압구분 category III
오염 정도 degree2
고도 해발 1000m 이하
주위 대기 상태 먼지 등이 없을 것 . 현저한 노이즈 발생이 없을 것
설치 바닥 상태 평탄하며 운전시 진동이 없도록 충분한 강도가 있을 것 . 특히 , 목제 바닥면은 불가
필요 평면도 일괄 교환대차를 전후 공통으로 사용할 경우는 , 설치 직하도 포함해서 10mm 이내의 평면도가 필요
바닥면 내구 하중강도 약 1000kg/ ㎡ 이상 확보할 것
n
요점
습도는 정전기 발생을 방지하기 위해 산업용 가습기를 사용할 경우는 , 순정수에 상당하는 물을 사용하여 주십시오 .
1-2
1
1.2 정기적인 점검
•
청소의 중요성
장비의 유지보수를 실행하면서 , 정기적인 점검 및 청소를 하는 것은 상당히 중요한 요소입니다. 점검•청소
등의 작업을 소홀히 하면 장비의 성능이 발휘되지 않고 , 실장의 트러블, 경우에 따라서는 장비의 고장으로
이어질 가능성이 있습니다.
예:
•
노즐오염에 의해 노즐자체를 잘못 인식하여 미실장이 발생한다 .
•
에어경로의 오염에 의해 흡착
•
실장 에러가 다량 발생한다 .
•
피더 , 피더 플레이트의 점검부족으로 흡착 에러가 다량 발생한다 .
•
광학계 장치 ( 카메라 , 조명 등 ) 의 더러움에 의해 인식불량이 발생한다 .
•
각 축의 구리스 도포 부족으로 이상한 소리가 발생한다 .
•
밸브 등의 점검부족으로 기판고정
•
반송에 실패한다 .
상기의 예로 대표되는 것과 같이, 정기적인 점검 및 청소를 소홀히 하는 것은 장비의 불량을 일으키는 원인이 되
므로 , 필히 정기적인 점검 및 청소를 하여 장비를 최적의 상태에서 사용하실 것을 권장합니다.
n
요점
점검이 효율적으로 실행되도록 , 권말에 점검항목을 정리한「점검 체크시트」가 마련되어 있습니다.
점검시에 활용해 주십시오 .
1-3
1
2. 유지보수 작업의 준비
본장에서 지금부터 설명하는 작업 내용은 , 장비의 성능을 유지하기 위해 , 사용하는 도중에 기능이 서서히 떨어
질 가능성이 있는 부품 ( 소모품 ) 등의 교환방법을 중심으로 쓰여 있습니다 . 나아가 , 고장시에는 사용자 레벨에
서 간단히 교환 가능한 부품 ( 교환부품 ) 에 대해서도 똑같이 설명합니다 .
2.1 소 모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다. 본 장비에서는 아래의 부품
이 소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환합니다.

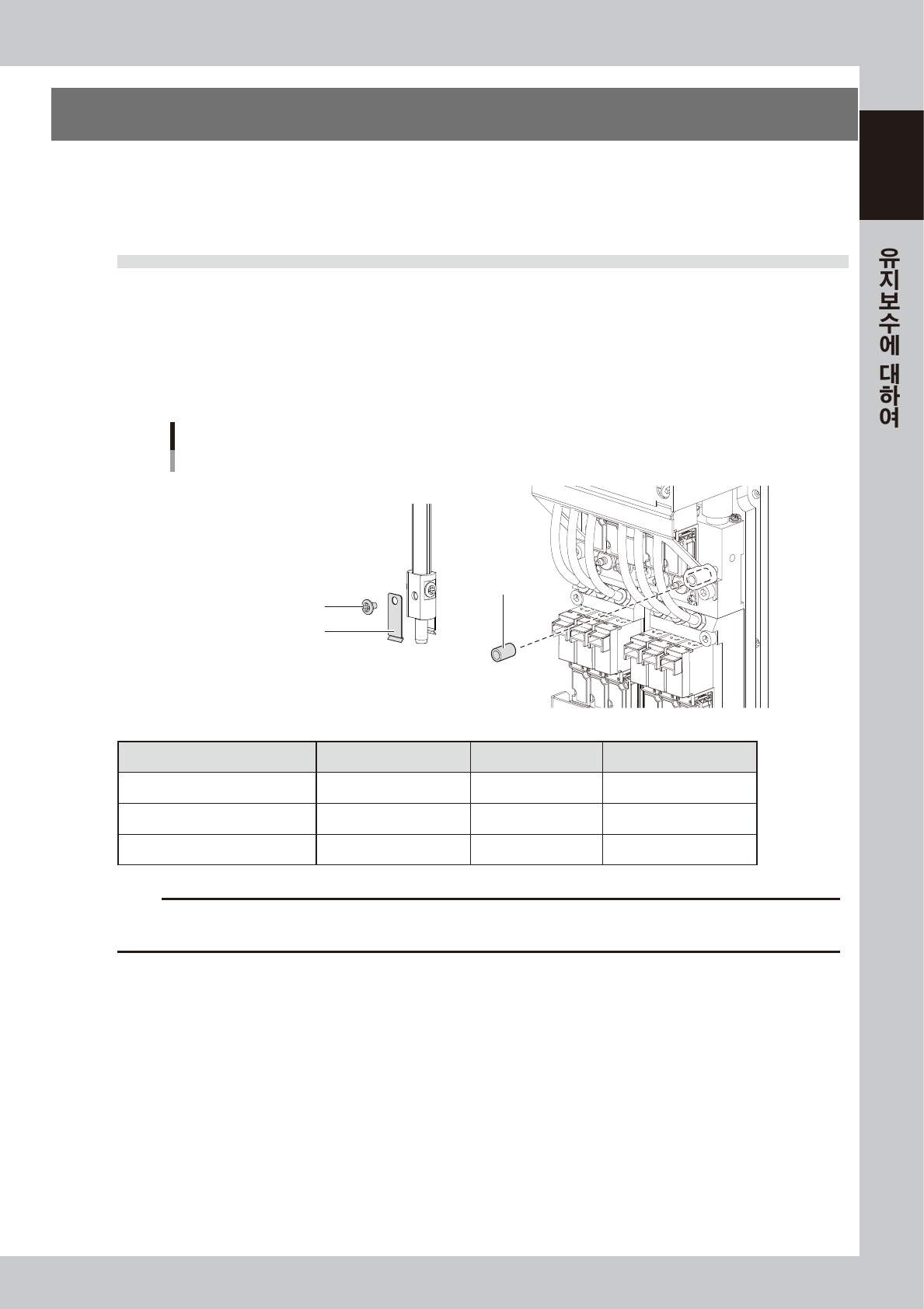

2.1.1 MU 헤드 유닛
█
소모품 ( 동봉품 )
소모품
MU헤드 동봉품
에어 필터
노즐 판스프링
노즐 판스프링 고정용 나사
57100-N9-00
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 판스프링 고정용 나사 SCREW, PAN HEAD 90990-08J016 M2xL2.5
에어 필터 FILTER KLF-M7156-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
