2.1.4 전기종 공통
█
소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준 컨베이어 벨트 ( 레인 1/A) BELT, CONVEYOR 1 KLF-M9110-00X 레인 1 쪽 , 길이 1180mm
표준 컨베이어 벨트 ( 레인 2/B) BELT, CONVEYOR 2 KLF-M9117-00X 레인 2 쪽 , 길이 1256mm
연장 컨베이어 벨트(레인1, 2/C) BELT, CV1 KLF-M9117-01X 레인 1/2 연장쪽 , 길이 1524mm
컨트롤러 먼지필터 MEDIA FILTER KLA-M53A9-00X 시스템 컨트롤러
컨트롤러 먼지필터 FILTER KLA-M53A8-00X 서보 컨트롤러
천장 팬 부분 필터
FILTER,TOP COVER
FAN
KLF-M130J-00X
컨베이어 I/O 부 필터 FILTER,CP,FAN KLF-M115J-00X
뒤쪽 베이스 팬 부분 필터
FILTER,REAR BASE
FAN
KLF-M131J-00X
필터 엘리먼트 FILTER ELEMENT KLF-M8502-50X 에어 필터
엘리먼트 어셈블리 MIST FILTER ELEMENT KLF-M8502-70X 오일 미스트 필터
Y 축 케이블 베어 체인링크
LINK, 70 CABLE Y KMB-M26H1-00X 4 빔 사양 장비 1 대분의 세트
LINK, 90 CABLE Y KMB-M26H1-10X 2 빔 사양 장비 1 대분의 세트
진공펌프
유지보수 세트
PUMP SPARE SET
KLF-M86P0-00X
컵 패킹 등
4 빔 사양 장비1대분 (펌프 2 대분)
KLF-M86P0-10X 2 빔 사양 장비1대분 (펌프 1대분)
레인2
레인1
레인2
레인1
B
<표준 컨베이어 사양>
A
B
A
B
A
C
C
<연장 컨베이어 사양>
연장쪽
소모품
옵션 구입품

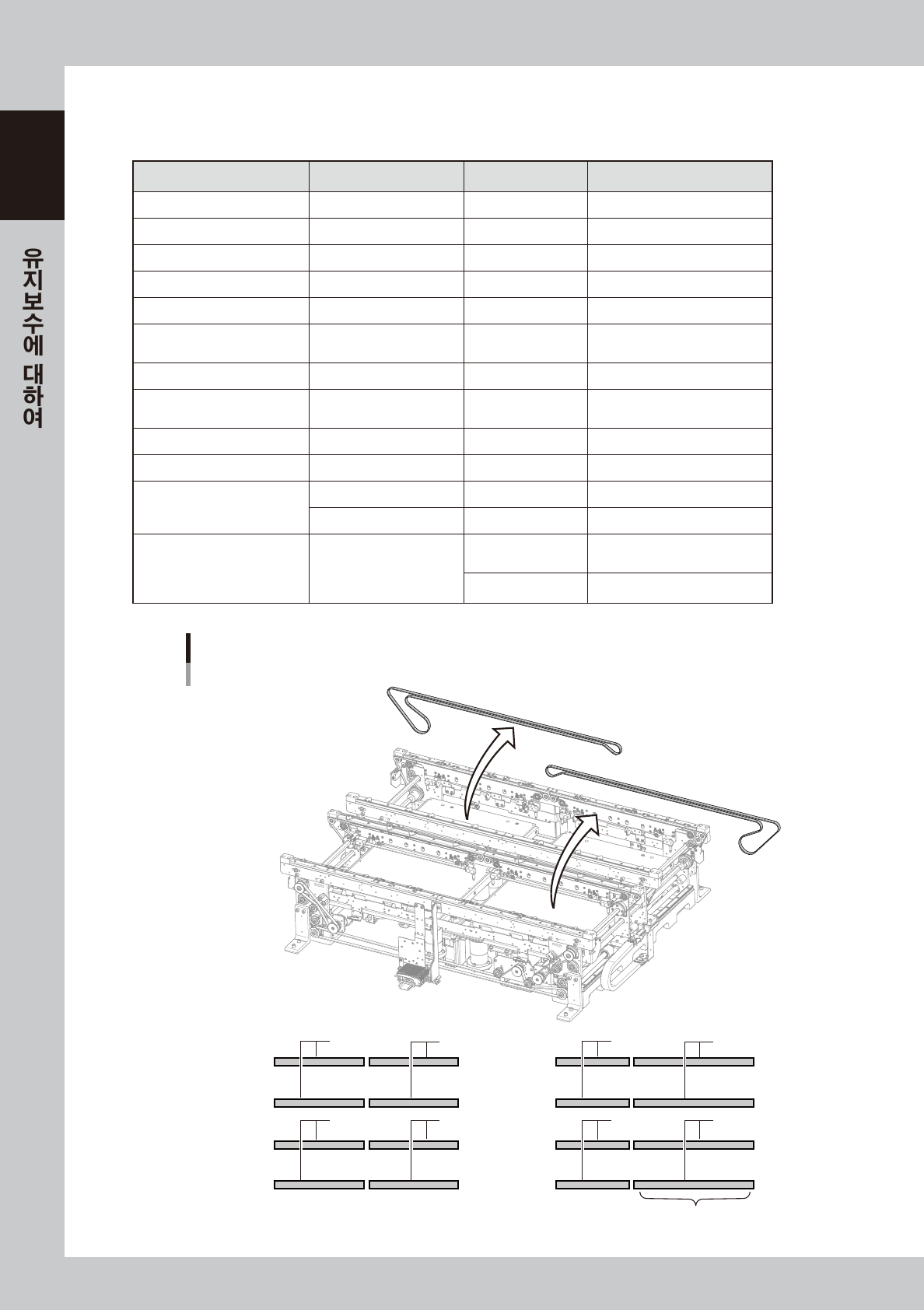

레인1쪽 컨베이어 벨트
레인2쪽 컨베이어 벨트
57105-N9-10
1-11
1
소모품
옵션 구입품

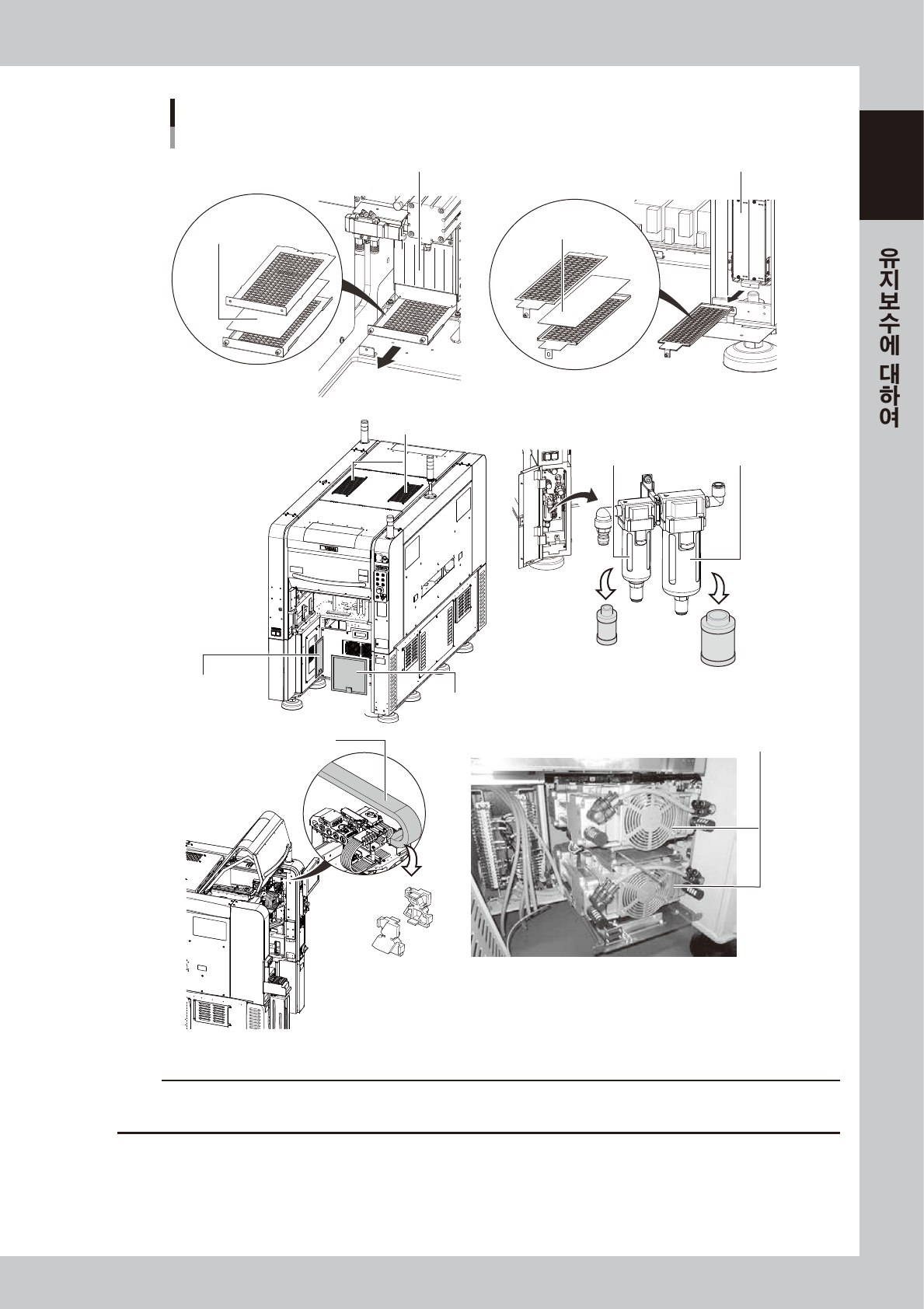

에어 필터 오일 미스트 필터
필터 엘리먼트
엘리먼트 어셈블리
컨트롤러 먼지필터
시스템 컨트롤러
장비 배면
뒤쪽 베이스 팬 부분 필터
컨베이어 I/O부 필터
천장 팬 부분 필터
컨트롤러 먼지필터
서보 컨트롤러
진공 펌프
Y축 케이블 베어
체인 링크
57106-N9- 0 0
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-12
1
2.2 교환부품
본서에서 말하는 교환부품이란 , 고장이나 수명에 의해 기능을 잃으면 장비가 정지될 가능성이 있는 부품이
지만 , 교환 작업후에 장비의 조정이 필요없는 부품을 일컫습니다. 다음과 같이 부품의 교환방법에 대해서
설명합니다 .
2.2.1 MU 헤드 유닛
교환부품

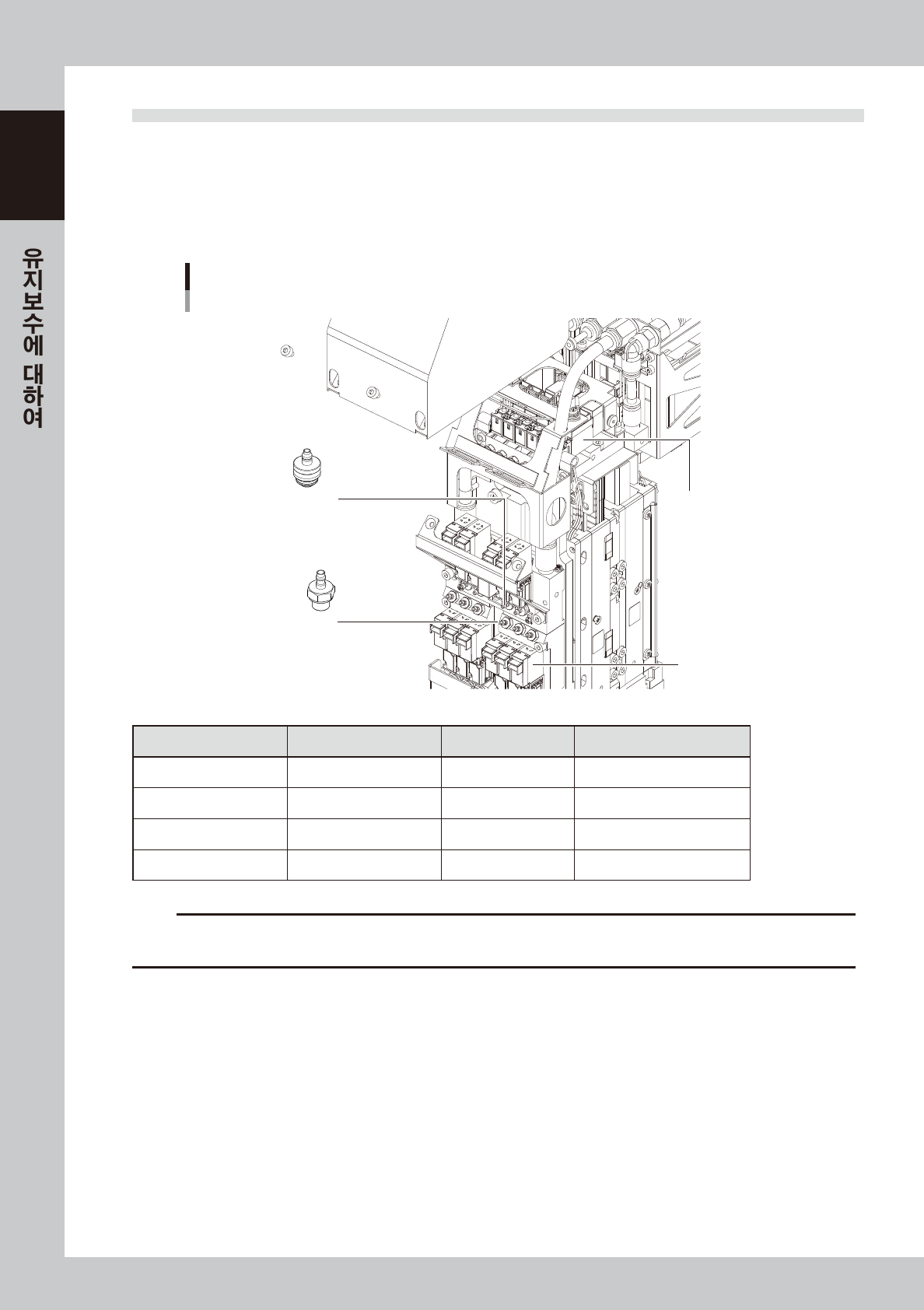

MU헤드 (커버, 커넥터, 에어호스를 뺀 그림)
전환 밸브
블로우 밸브
조인트
필터측 조인트
57107-N9-00
명칭 부품 명칭 부품 번호 비고
블로우 밸브 VALVE KLF-M7152-00X MU 헤드 유닛용
전환 밸브 VALVE KLF-M7153-00X MU 헤드 유닛용
조인트 JOINT KLF-M7154-00X
필터측 조인트 FILTER JOINT KLF-M7155-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
